密齿型铝合金散热片三维结构设计

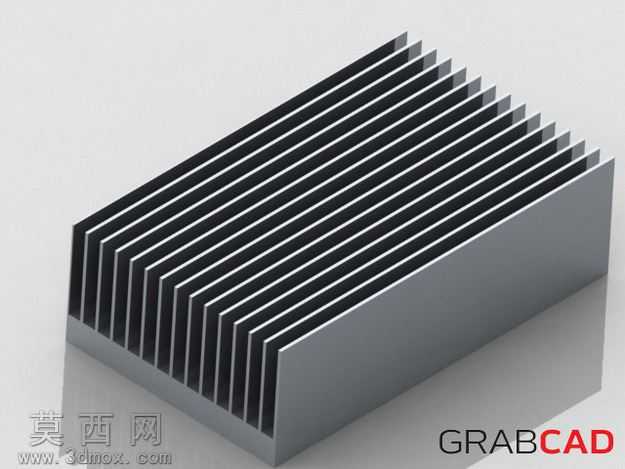

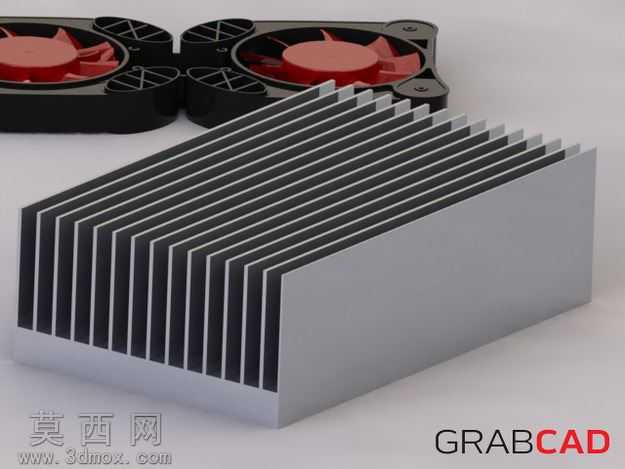

本作品为密齿型铝合金散热器三维建模作品，建模过程严格参照COBHAM公司对应技术图纸参数完成，整体采用规整的长方体基座加等距平行散热鳍片的经典散热结构设计，建模阶段首先通过草图绘制确定基座的长宽高基准尺寸，随后通过拉伸凸台命令生成实心基座主体，再依据鳍片的厚度、间距、高度参数绘制单根鳍片的截面草图，通过线性阵列命令完成全部鳍片的排布，确保每根鳍片的间距均匀、端面齐平，无错位、变形等结构误差。材质设定上选用6061-T6铝合金材质，渲染阶段还原了铝合金哑光金属质感，对基座与鳍片的边缘做了微小的倒角处理，既避免尖锐边角的应力集中问题，也让模型渲染效果更贴近真实工业产品的外观表现。结构设计上，鳍片采用大高宽比的薄片状设计，在有限的基座安装空间内最大化拓展了散热接触面积，鳍片之间预留的等距通风槽道可引导冷却气流顺畅通过，带走鳍片传导的热量，基座底面设计为平整安装面，可与发热元器件表面紧密贴合，降低接触热阻提升导热效率。建模过程中对所有结构的尺寸公差做了合理预留，鳍片的厚度控制在兼顾结构强度与通风效率的合理区间，避免鳍片过薄导致加工易变形、过厚挤占通风空间降低散热效率的问题，整体模型无多余冗余结构，所有特征参数均可直接对接后续的加工生产环节，可用于电子设备、功率模块、工控装置等场景的散热方案选型参考，也可作为同类散热产品结构优化的设计参照，模型的结构特征清晰，装配关系简单，无复杂曲面特征，可适配不同三维软件的编辑修改需求，方便使用者根据实际发热功率、安装空间尺寸调整鳍片数量、高度以及基座的整体规格。
