FC-A430型超声波气泡检测传感结构

　　在制药灌装、医疗输液、半导体湿法工艺、高精度流体配比输送这类对流体纯净度有严苛要求的场景里，管路内混入的游离气泡是影响工艺稳定性、产品合格率甚至设备运行安全的核心隐患之一，这款FC-A430型超声波气泡传感结构，就是针对小通径流体管路的气泡在线检测需求开发的专用检测部件。从实际工况适配角度看，这类传感器常被集成在蠕动泵出口、灌装阀前端、透析液管路、化学药液输送支路等位置，不需要侵入管路内部接触介质，靠超声波在气液两相介质中传播的声阻抗差异，就能实时识别管路内流过的气泡体积、持续时长，给上位控制系统输出触发信号，联动执行机构做气泡排空、管路断流、报警提示等动作，避免气泡进入下游工艺段造成灌装剂量不准、晶圆刻蚀均匀度下降、输液空气栓塞这类问题。

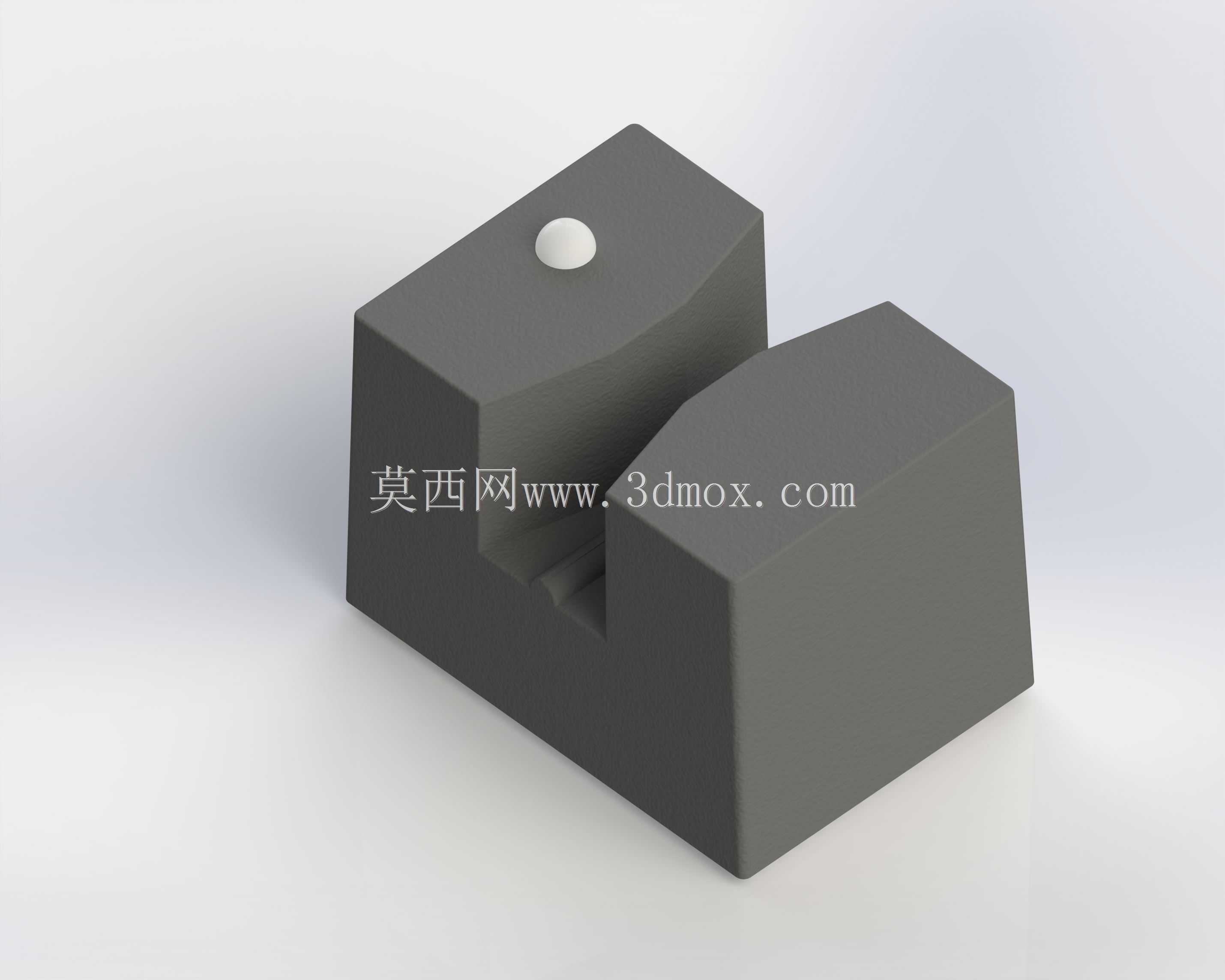

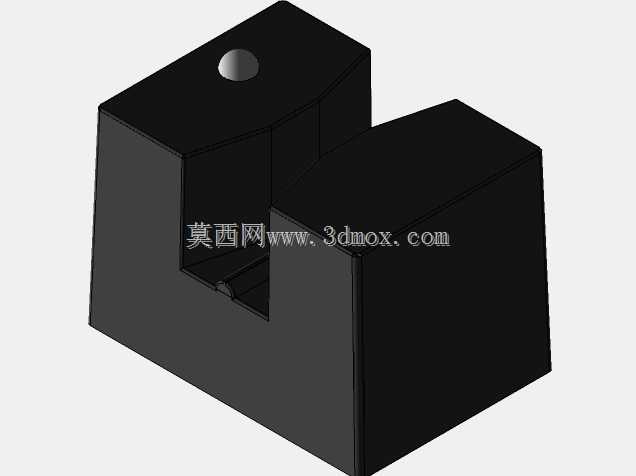

　　从结构设计思路来看，这款传感结构采用了对夹式的分体基座构型，两个对称的块状安装座中间预留了适配标准外径软管的安装卡槽，安装时不需要截断原有管路，只需要将被测管路卡入两个基座的卡槽定位槽内，通过基座上预留的安装孔位用紧固件锁紧，就能让两侧的超声波换能器对准管路轴线，保证超声波发射端的信号能垂直穿透管壁和内部介质，被接收端精准捕获。这种非侵入式的设计一方面避免了传感元件接触腐蚀性、高纯度的特殊介质，不会造成介质污染或者传感元件被腐蚀，另一方面也降低了管路改造的难度，不需要额外做管路接头的密封处理，减少了流体泄漏的风险点。基座顶部的圆形凸台是超声波换能器的安装定位位，设计时特意做了凸台限位结构，保证换能器的工作面和管壁的贴合间隙控制在0.1mm以内，间隙处填充专用超声耦合剂就能消除空气间隙对信号衰减的影响，避免检测灵敏度下降。

　　从安装边界和尺寸适配来看，这款传感结构的整体外形做了倒角过渡处理，没有尖锐的凸棱，适合在设备内部紧凑的安装空间里布置，基座的安装孔位采用了标准的孔距设计，可以直接适配市面上常见的小流量流体管路的安装支架，不需要单独定制安装工装。卡槽的弧度做了和常见6mm、8mm外径软管匹配的仿形设计，卡入后管路不会出现径向移位，保证换能器的对中精度，避免因为设备运行过程中的振动导致信号偏移。结构的壁厚设计做了针对性的优化，既保证了基座有足够的刚性，锁紧时不会出现形变导致换能器角度偏移，又尽可能控制了整体重量，不会因为传感器自身重量对柔性管路造成额外的拉扯应力，长期运行不会出现管路变形、脱落的问题。

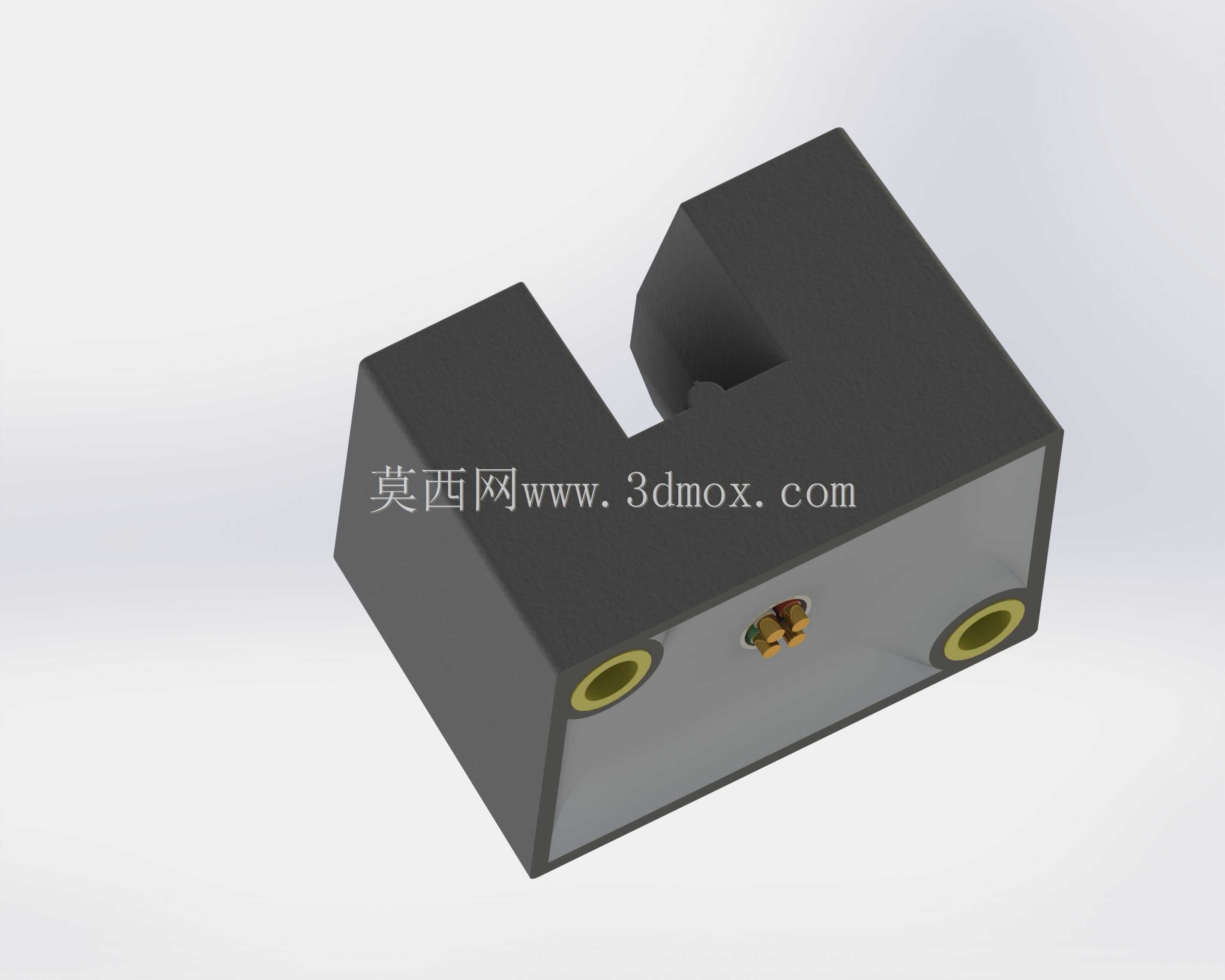

　　在功能特性的设计考量上，这款结构预留了信号处理电路板的内置安装腔，不需要额外外置信号处理模块，整体集成度更高，接线只需要连接电源和信号输出线就能完成部署。结构的材质选用了耐常见化学试剂腐蚀的硬质工程塑料，表面做了哑光处理，避免在洁净车间环境下产生反光干扰光电类检测元件，同时材质本身的超声传导特性稳定，不会因为环境温度在常规工业温域内波动出现自身形位变化，影响检测精度。针对不同的流体介质特性，这款结构的换能器安装位可以适配不同频率的超声波换能器，针对高粘度流体、含微小颗粒的流体场景，可以更换更高频率的换能器来提升微小气泡的识别能力，不需要更换整个基座结构，拓展了部件的适用场景。在实际选型匹配时，需要注意被测管路的材质要选用超声穿透性好的软管，比如硅胶管、PTFE管、Tygon管这类，避免使用金属管或者带金属编织层的软管，否则会造成超声波信号被完全反射，无法实现检测功能，同时安装位置要尽量远离管路的弯头、变径、阀门等容易产生紊流的位置，保证检测段的流体流态稳定，减少紊流造成的信号误判。
