V型定位夹紧块工装结构设计

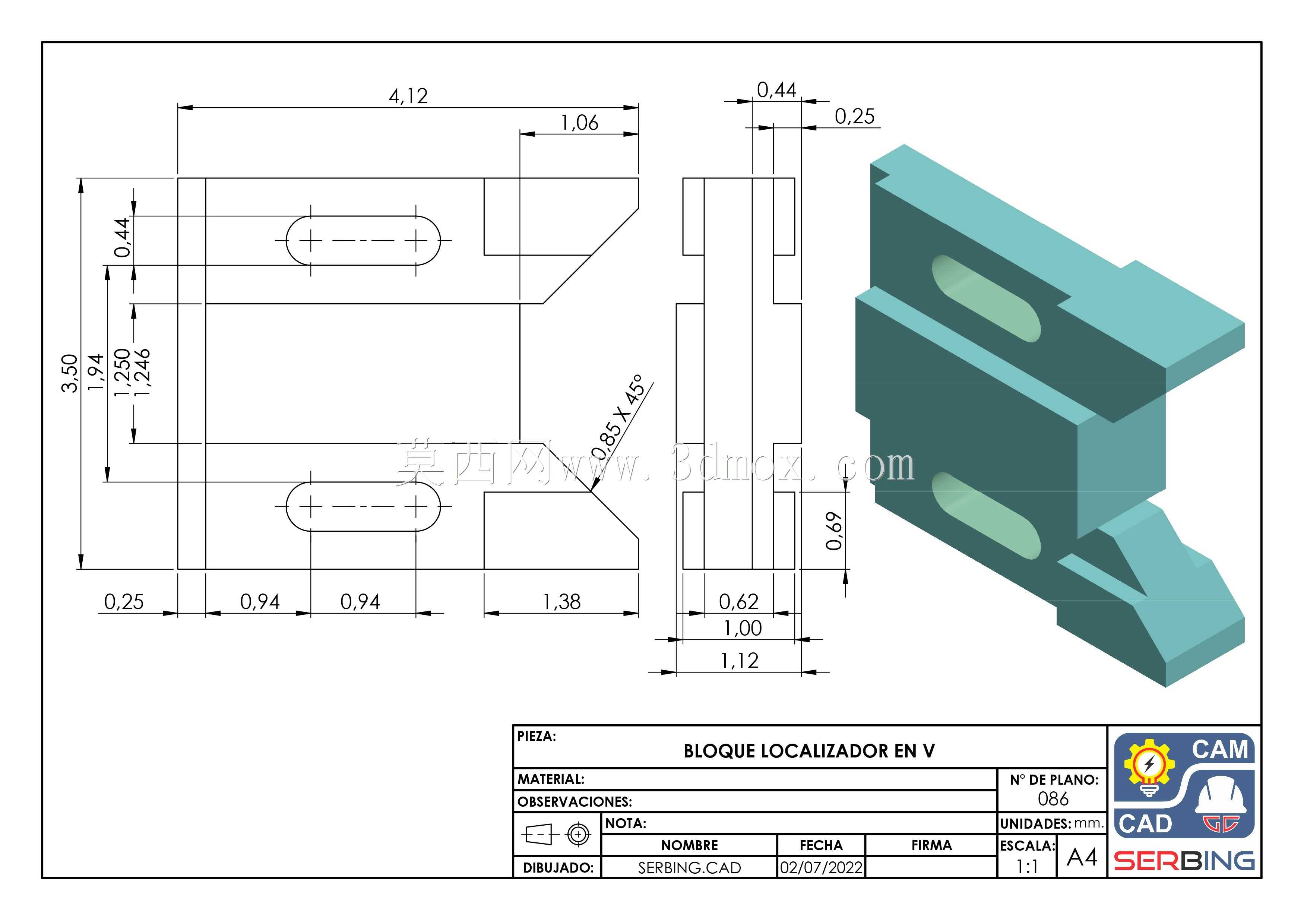

　　这款V型定位块主要应用在机加工工装夹具、自动化装配线定位工位场景中，核心作用是为轴类、带V型配合面的工件提供精准的侧向定位与夹紧支撑，在铣削、钻孔、装配等工序里，能快速限制工件的横向与纵向窜动，保证加工或装配的位置精度。从结构设计来看，整体采用对称式双V型卡口布局，上下两个平行的安装基面带有长圆形调节腰孔，腰孔的长度方向与定位块的安装调节方向一致，安装时可以根据工件的实际尺寸偏差、工位的位置公差，沿腰孔方向调整定位块的固定位置，不需要重新加工安装孔，适配不同规格工件的定位需求，降低工装改造成本。

　　定位块的V型卡口采用90度夹角设计，这个角度是机械定位里的通用适配角度，既能适配圆柱形工件的外圆面定位，也能适配带对应V型凸台的工件进行面接触定位，接触面积大，定位时不会出现应力集中导致的工件压伤，同时夹紧时的受力方向沿V型角的角平分线指向工件中心，定位稳定性更好，不会在加工振动下出现工件偏移。块体的主体部分采用等厚结构设计，上下两个安装面的平面度、平行度公差控制在0.02mm以内，保证安装后定位面与设备工作台的垂直度，避免定位出现角度偏差。

　　从安装边界来看，定位块的整体厚度适配常规工装台的T型槽安装间距，腰孔的宽度适配M8-M10规格的内六角安装螺栓，安装时不需要额外加装过渡垫块，直接固定在工装基板或者设备工作台上即可。V型卡口的深度设计兼顾了定位行程与结构强度，卡口深度不会过深导致工件装卸困难，也不会过浅导致定位时工件脱出，常规直径20-50mm的轴类工件都可以通过这个V型块完成定位，配合侧面的夹紧元件就能实现工件的完全固定。

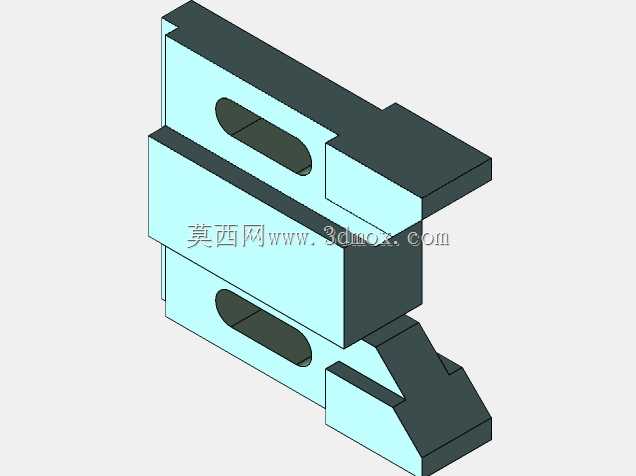

　　设计过程中特意在块体的非定位面做了减重凹槽处理，也就是模型上看到的两个长圆形沉槽，在不降低结构刚性的前提下减少了块体的整体重量，一方面降低工装的整体负载，另一方面也方便操作人员快速拆装更换定位块，不需要借助起重设备就能完成工位调整。块体的棱边都做了C1的倒角处理，避免安装和使用过程中锐边划伤操作人员，同时也能去除加工过程中产生的毛刺，保证定位面的接触精度。

　　在实际产线应用中，这类V型定位块常成对使用，分别布置在工件的两端定位位置，两个定位块的V型面同轴度调整到位后，就能实现长轴类工件的两端支撑定位，相比平口钳的装夹方式，定位重复精度更高，装夹速度更快，适合批量生产的加工工位使用。同时因为腰孔的调节余量充足，同一款定位块可以覆盖一定尺寸范围内的工件定位需求，减少了工装的备件数量，降低产线的工装维护成本。定位块的材质一般选用45号钢经调质处理，定位面做高频淬火处理，硬度达到HRC40-45，具备足够的耐磨性，长期使用下定位面不会因为频繁的工件摩擦出现磨损凹陷，保证长期的定位精度稳定性。
