1000线增量式旋转编码器结构设计

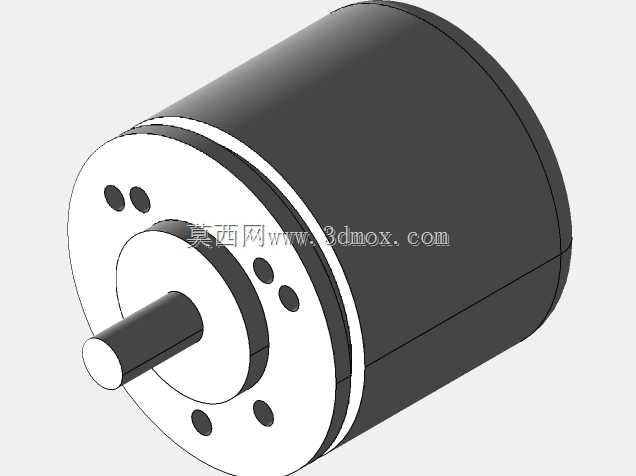

　　在自动化生产线的工位定位、伺服电机的转速闭环控制、数控机床的进给轴位置反馈、起重设备的行程限位检测这类场景里，旋转编码器都是核心的位置与速度反馈部件，本次建模的这款1000ppr分辨率的编码器，就是针对这类通用工业场景做的结构还原。从实际选型适配的角度看，这类实心轴编码器的安装边界需要优先匹配设备端的安装空间：主体采用圆柱形外壳设计，外壳直径适配常规的编码器安装支架孔位，前端伸出的实心轴径符合行业通用的安装尺寸，轴伸长度预留了足够的联轴器安装空间，不会出现轴长过短无法连接、或是过长导致轴承受额外径向力的问题。法兰端面上的安装孔采用圆周均布设计，孔位间距匹配标准安装止口，不管是用支架侧装还是直接法兰对接设备端，都能保证同轴度误差控制在允许范围内，避免轴系偏磨导致的轴承寿命缩短、脉冲信号丢数问题。

　　从功能特性上看，1000线的分辨率意味着轴每旋转一周可以输出1000个脉冲信号，配合四倍频电路可以实现0.09度的角度检测精度，完全能满足大部分中低速自动化设备的反馈需求，比如包装线的送膜辊转速检测、输送线的工位定位、小型伺服系统的位置环反馈，都能覆盖使用要求。外壳采用密封式结构设计，端盖与主体壳体的配合面预留了密封槽安装位，轴伸端也设计了油封安装结构，可以阻挡车间内的粉尘、切削液飞溅进入内部码盘区域，适配普通工业车间的使用环境，不需要额外做复杂的防护外罩。

　　建模过程中优先还原了实际产品的装配逻辑：内部结构从外到内依次是外壳、主轴轴承、码盘座、光栅码盘、光电发射接收板、后端出线端，所有配合尺寸都按照实际装配公差做了预留，比如轴承与轴的配合采用基孔制过渡配合，轴承与外壳轴承室的配合采用基轴制过渡配合，保证装配后主轴转动无卡滞、无轴向窜动。前端法兰的安装孔做了沉头设计，安装螺丝可以完全沉入孔内，不会突出法兰平面影响安装贴合度。轴端的中心孔设计也做了还原，既方便加工时的轴类定位，也可以在需要时加装轴端保护帽，避免运输安装过程中轴头磕碰变形。

　　很多结构工程师在做设备设计选用编码器时，经常会忽略安装时的轴向窜动余量，这款编码器的建模也特意还原了内部的轴向间隙预留结构，主轴的轴向定位采用卡簧加轴承预压的设计，允许一定范围的安装同轴度误差，即使联轴器安装时有少量的偏心，也不会导致轴承受额外的侧向力，延长产品的实际使用寿命。出线端设计在壳体尾部，采用标准的线缆引出结构，预留了防水接头的安装螺纹，用户可以根据自己的防护需求选配不同防护等级的电缆接头，不需要额外改动壳体结构。

　　从实际应用的适配性来看，这款编码器的外形尺寸属于通用型规格，既可以替换同规格的老旧设备编码器做备件，也可以直接用到新设计的设备里，不需要重新设计安装支架。建模时所有的外部安装尺寸都做了精准还原，包括法兰厚度、壳体总长、轴径、轴伸长度、安装孔的分度圆直径，工程师在做整机装配时，可以直接把这个模型调入装配体，做干涉检查和安装位置模拟，不需要再反复核对样品尺寸，能大幅减少设计阶段的选型核对工作量。另外，壳体表面的防滑纹路、端盖的装配定位缺口这些细节结构也都做了还原，和实际量产产品的结构完全一致，不会出现模型和实物不符导致的安装干涉问题。
