Mikroe TFT Proto5扩展板结构设计

　　做嵌入式硬件开发的工程师大多接触过各类功能扩展板，这类板卡的核心价值是在不改动主控板硬件的前提下，快速拓展外设功能，缩短原型验证周期，Mikroe推出的这款TFT Proto5扩展板就是面向显示功能拓展场景的典型硬件。从实际工程应用来看，这类扩展板常被用在工业控制人机界面原型、小型智能设备显示模块验证、教学实验平台搭建等场景，工程师不需要单独绘制显示驱动的PCB，直接通过标准排针将扩展板插接在主控开发板上，就能快速完成TFT显示功能的调试，省去了样板打样、焊接调试的冗余流程。

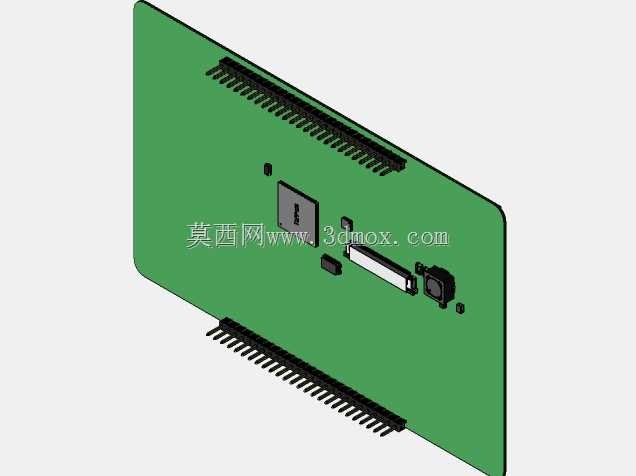

　　从结构设计层面看，这款板卡采用标准矩形PCB基材，板体边缘布置两排直插排针作为电气与机械连接接口，排针的间距严格遵循通用开发板的2.54mm标准排距，能够兼容市面上绝大多数搭载标准扩展排座的开发板，安装时只需要对准排座垂直压入即可完成固定，不需要额外设计连接结构，安装边界完全匹配通用开发板的扩展区域尺寸，不会和板上其他元件产生干涉。板体正面除了核心的TFT显示连接座之外，还预留了SD卡卡槽、功能按键、摄像头接口等附属元件的安装位，这些元件的布局充分考虑了实际使用时的操作便利性：SD卡卡槽布置在板体侧方，插拔存储卡时不会被上方的显示屏遮挡；功能按键靠近板边位置，调试时手指可以轻松触达；摄像头接口紧邻显示连接座，缩短了高频信号的走线长度，降低信号干扰的概率。

　　设计这类扩展板的时候，结构工程师首先要确认的就是排针的位置定义和机械尺寸，必须和适配的主控板排座完全对应，一旦排针偏移0.1mm以上，就可能出现插接过紧或者无法插接的问题，同时还要考虑板厚参数，常规扩展板采用1.6mm厚度的FR4基材，既能保证板体的结构强度，插拔时不会出现弯折变形，又能控制整体重量，不会因为扩展板过重导致主控板排针受力变形。元件布局阶段需要兼顾电气性能和结构合理性，发热元件要避开对温度敏感的显示接口区域，大尺寸元件不能超出板体轮廓，同时要预留足够的焊接操作空间，避免波峰焊或者手工焊接时出现连锡、虚焊的问题。另外板体四角可以根据需求预留固定孔位，当需要将扩展板长期固定在设备内部时，可以通过铜柱将扩展板和主控板锁紧，提升设备整体的抗振动性能，避免在移动场景下出现排针接触不良的问题。

　　从实际使用的角度出发，这类TFT扩展板的结构设计不需要追求复杂的外形，核心是保证连接可靠性和元件布局合理性，所有接口的位置要符合工程师的常规使用习惯，比如调试接口要朝向板外，不需要拆卸其他部件就能完成接线操作；显示屏幕的安装位要和板体保持平行，安装显示屏后不会出现歪斜，影响显示效果。很多工程师在自制这类扩展板时容易忽略排针的受力问题，当搭载大尺寸显示屏时，板体的重心会向屏幕一侧偏移，这时候如果仅靠两侧排针固定，长期使用可能导致排针松动，因此在设计时可以在屏幕对应的板体区域预留支撑柱位置，分散排针承受的机械应力，提升整体结构的耐用性。另外板体边缘的走线要距离板边至少0.5mm以上，避免V-Cut加工或者安装时划伤走线，造成电路故障，这些细节都是结构设计时需要反复核对的关键点，直接决定了板卡的实际使用体验和可靠性。
