盖革式X与伽马射线电磁辐射探测管

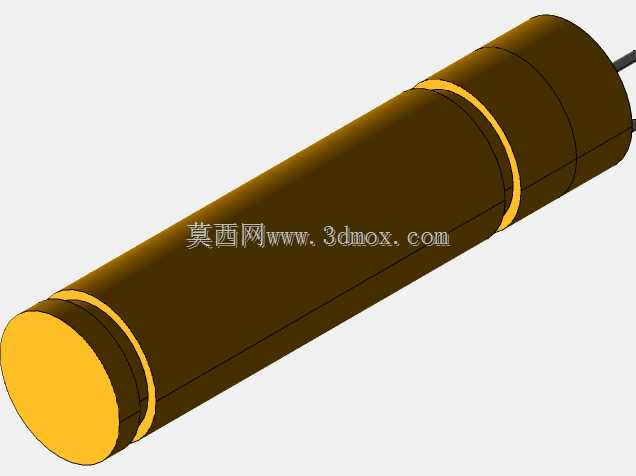

　　这款圆柱形探测器件是核辐射检测场景中的核心传感部件，主要用于捕捉环境中存在的X射线与伽马射线电离辐射信号，在工业无损探伤、环境辐射本底监测、核设施周边巡检、出入境放射性物质筛查、个人辐射剂量防护设备配套等场景中承担前端信号采集的核心作用。不同于普通光电类传感元件，该探测管的结构设计完全围绕电离辐射的捕获与信号放大逻辑展开，整体采用长直圆柱构型，主体外壳为金属密封结构，两端设置绝缘密封端盖，其中一端预留信号输出引线接口，用于将管内的电离脉冲信号传输至后端信号处理电路。从结构设计逻辑来看，圆柱构型的选择首先是为了匹配内部充气空间的均匀电场需求，盖革探测的核心原理是依靠管内填充的惰性工作气体在射线粒子入射时产生电离雪崩，

　　从而输出可被电路捕捉的脉冲信号，圆柱形的阴极外壳与中心阳极丝的同轴结构能够在整个管长范围内形成均匀的径向电场，避免局部电场畸变导致的探测效率下降或者误触发问题。管身设置的多道环形凸筋结构并非装饰性设计，一方面是为了增强金属外壳的结构刚度，避免长径比较大的管体在安装、运输过程中受外力产生形变，破坏内部同轴电极的位置精度；另一方面这些环形结构也可以作为安装定位的基准面，在配套设备的安装腔体内可以通过O型圈或者卡箍结构快速实现径向固定，不需要额外设计复杂的夹持结构，降低配套设备的结构设计难度。从安装边界来看，该探测管的长径比适配大多数便携式辐射检测设备的手持杆式内部空间，端部的引线出线方向沿管体轴向延伸，

　　在设备内部布线时可以顺着管长方向走线，不需要预留过大的侧向布线空间，能够有效压缩配套检测设备的整体径向尺寸，提升手持设备的握持舒适度。在功能特性层面，该探测管的金属外壳本身承担阴极功能，同时也具备一定的环境射线屏蔽作用，仅通过端窗区域或者管壁的穿透特性捕捉目标射线，针对X射线与伽马射线的高穿透性，金属管壁的厚度经过匹配设计，既能够保证足够的结构强度与密封性能，又不会过度阻挡目标能量段的射线进入管内，平衡了结构可靠性与探测灵敏度的需求。端部的圆形密封端采用绝缘材质封装，既保证内部充气腔室的长期气密性，避免工作气体泄漏导致探测性能衰减，又实现了中心阳极与金属外壳阴极之间的高压绝缘，满足盖革工作模式下数百伏工作电压的绝缘要求。

　　在实际设备配套过程中，设计人员只需要根据管体的外径尺寸设计对应的安装腔体，预留轴向的出线空间，同时在电路端匹配对应的高压偏置电路与脉冲计数电路即可完成集成，不需要对探测管本身进行二次结构修改。这类探测管的结构一致性要求较高，建模过程中需要严格保证同轴度公差，尤其是中心阳极丝的位置偏差会直接影响电场分布，进而影响探测效率与坪曲线特性，因此在三维建模时需要将同轴度作为核心形位公差进行约束，管身的环形定位筋的尺寸公差也需要控制在合理范围，避免安装时出现卡滞或者间隙过大导致的晃动问题。另外，端部引线的出线位置需要做应力释放结构的匹配设计，在建模时预留引线弯折的空间，避免设备使用过程中引线反复弯折导致断裂，提升设备整体的使用寿命。在不同的应用场景中，该探测管可以根据需求搭配不同的准直结构，比如在定向辐射检测场景中，可以在管体外部加装铅质准直套，仅保留特定方向的射线入射窗口，实现辐射源的定向定位查找；在全域本底监测场景中，则可以拆除额外的屏蔽结构，依靠全周向的管壁穿透特性实现全方位的辐射信号捕捉。
