嵌入式WiFi通信扩展板卡结构设计

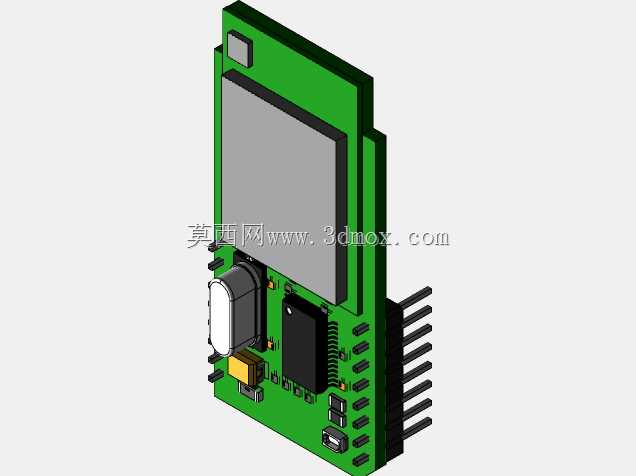

　　这款WiFi通信扩展板卡的设计，核心面向嵌入式开发场景下的快速无线联网需求，在各类小型智能硬件、物联网终端、教学实验平台的原型搭建阶段，这类板卡能够直接插接在通用开发基座上，省去独立射频电路设计、天线匹配调试、通信协议栈移植的冗余工作量，帮助研发人员快速验证设备联网功能。从结构设计层面来看，板卡采用标准的双排插针接口布局，插针间距遵循通用嵌入式扩展接口的2.54mm标准节距，插针伸出板体的长度控制在合理范围，既保证插接时的接触可靠性，也避免插针过长导致安装后与相邻板卡产生干涉。板体整体采用长条形窄版轮廓，宽度适配标准扩展插槽的安装空间，长度方向上预留了核心射频芯片、配套控制器、无源晶振、滤波电容、接口元件的排布空间，

　　板边做了圆角处理，避免装配过程中板边毛刺划伤操作人员或相邻线路。板载核心射频区域做了局部铺铜避让设计，减少金属铜皮对2.4GHz射频信号的屏蔽影响，天线匹配电路的走线严格遵循阻抗控制要求，线宽、线距按照射频电路设计规范设置，保证信号传输的驻波比处于合理区间。板上元件排布遵循信号流向逻辑，射频模块靠近板卡外侧天线预留区域，配套的协议栈控制器紧邻射频模块布置，缩短高频信号的传输路径，减少信号衰减与串扰；无源晶振布置在控制器的时钟引脚就近位置，走线做包地处理，避免时钟信号对射频接收电路产生干扰；电源输入端布置了不同容值的滤波电容，覆盖高频到低频的电源噪声滤除需求，保证板上各芯片供电的稳定性。板卡侧面预留了微型调试接口，

　　接口位置避开插针安装区域，插接在基座上时仍可通过该接口进行固件烧录与参数调试，接口的沉板高度控制在板体厚度范围内，不会超出板卡整体安装轮廓。从安装边界来看，板卡插接后整体突出基座的高度经过核算，所有板载元件的最高高度不超过屏蔽罩的设计高度，若项目有电磁屏蔽需求，可直接在板卡上方加装配套的金属屏蔽罩，屏蔽罩的固定卡扣位置对应板上预留的安装孔位，无需额外打孔即可完成固定。在实际应用场景中，这类板卡可直接搭载在环境监测终端、小型智能传感节点、教学实验开发板、简易物联网控制设备上，为原本不具备无线联网能力的设备添加WiFi接入能力，支持标准802.11b/g/n协议下的站点模式、接入点模式，能够完成TCP/UDP数据透传、

　　网络连接管理等基础通信功能。设计过程中充分考虑了批量生产的工艺性，所有元件均采用标准表面贴装封装，适配常规SMT贴片生产线的加工要求，板上没有特殊工艺要求的异形元件，贴片加工时无需定制特殊吸嘴，能够有效降低生产加工的成本与良率风险。板卡的PCB基材选用常规FR-4板材，板厚采用行业通用的1.6mm厚度，兼顾板体结构强度与加工便利性，板上走线的载流能力按照最大工作电流的1.5倍余量设计，避免长时间工作时走线过热影响可靠性。在结构细节上，板上的轻触按键、状态指示灯都布置在板卡外侧边缘位置，插接在基座上时，操作人员可直接在外侧观察指示灯状态、操作复位按键，无需拆卸板卡即可完成基础的状态判断与复位操作；板载的存储芯片紧贴控制器布置，缩短并行总线的走线长度，保证高速数据传输的信号完整性。
