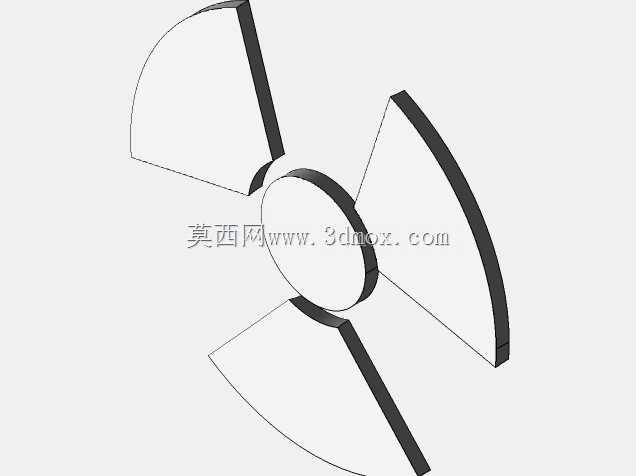

标准化三叶结构电离辐射警示标识立体造型

　　做现场设备安全标识设计快八年，经手的各类工业警示标识三维建模不下两百套，这套辐射警示标识的立体结构，是我去年给核工业配套车间做目视化升级时反复调整过的版本。很多刚入行的结构工程师做这类标识，总觉得就是平面图案拉伸个厚度就行，真到现场安装才会发现一堆问题：要么边缘太锋利容易刮伤巡检人员，要么厚度没控制好贴在弧形设备外壳上翘边，要么三叶结构的比例不对，远处识别度达不到安全规范要求。

　　先聊实际应用场景，这类立体辐射标识的使用场景比平面标识广很多：核医学科室的设备外壳、工业探伤作业区的设备围挡、放射性物料存储柜的柜门、辐照加工设备的操作面板旁、核级传感器的安装支架上，甚至是移动探伤设备的机身侧面，都需要安装这类立体标识。和平面印刷的标识比，立体结构的标识在车间复杂光照环境下识别度更高——不管是顶部的工业照明、侧面的应急通道灯，还是巡检人员拿的手电照上去，立体结构的边缘会形成自然的明暗差，哪怕是有轻度散光的作业人员，隔着五六米也能快速识别出警示符号，不会因为反光或者光线角度问题漏看警示。

　　再说到设计思路，最开始做第一版的时候，我直接把国标里的平面辐射符号做了2mm的均匀拉伸，打样出来拿到车间试装，第一个问题就出在边缘：三个扇叶的外边缘是直角结构，安装的时候工人戴的劳保手套很容易被刮起毛，要是巡检人员没戴手套碰到，甚至会划出口子，完全不符合安全标识本身的安全要求。后来调整的时候，把所有外露的边缘都做了R0.5mm的圆角过渡，中心圆环的内外边缘也做了同样的圆角处理，既不会破坏标识的整体识别轮廓，又彻底解决了锐边伤人的问题。然后是厚度的选择，最开始做的3mm厚度，装在存储柜的平板柜门上没问题，但装在直径200mm的管道式放射性检测设备外壳上时，因为扇叶的外沿是直线结构，3mm厚度的标识贴在弧面上，两个外边角会翘起来2mm多，粘胶时间长了进灰就会脱落。后来反复测试，把整体厚度调整到1.5mm，同时把三个扇叶的外沿做了和安装弧面匹配的微弧预处理，不管是装在平面柜体还是常见的100mm以上直径的圆柱设备外壳上，标识的整个背面都能和安装面完全贴合，用亚克力背胶粘贴之后，常温环境下五六年都不会出现翘边脱落的问题。

　　关于尺寸边界，这套模型是按照国标GB 18871里规定的现场警示标识最小识别尺寸做的基准版本，整体外接圆直径是100mm，中心实心圆的直径是20mm，三个扇叶的内边距离中心圆的间隙统一是4mm，每个扇叶的圆心角是60度，三个扇叶均匀分布，相邻扇叶之间的间隔角度也是60度，完全符合目视识别的比例要求。如果是用在大型辐照设备的外壳上，只需要把整个模型等比例放大就行，所有的圆角、间隙比例都不用调整，放大到300mm直径的时候，15米外就能清晰识别；如果是用在小型便携式辐射检测设备的面板上，可以等比例缩小到30mm直径，这时候要注意把边缘的圆角调整到R0.3mm，避免因为尺寸太小导致圆角过大让扇叶轮廓变模糊。

　　还有实际使用里的细节设计，我在模型的背面做了0.2mm深度的背胶预留槽，很多人做立体标识的时候背面是完全平的，贴背胶的时候胶层会比标识边缘多出一圈，时间长了胶层沾灰变黑，非常影响美观。预留0.2mm的槽之后，背胶可以完全嵌在槽里，胶层的边缘和标识的外边缘齐平，不会出现溢胶的问题，安装完成之后整个标识的边缘干净整齐，哪怕用个三四年，胶层位置也不会积灰发黑。另外，三个扇叶的表面我做了非常细微的磨砂纹理处理，粗糙度控制在Ra1.6，不会像光面结构那样在强光下产生镜面反光，晃到作业人员的眼睛，同时这个粗糙度的表面不管是喷警示黄的油漆，还是贴反光膜，附着力都比光面好很多，不会用个一两年就出现漆层脱落或者反光膜起翘的问题。

　　之前有同行问我，为什么不把标识做成带安装孔的版本，其实我最开始也考虑过加安装孔，后来去现场调研发现，不同设备的安装位置差异太大：有的是贴在金属外壳上，有的是钉在塑料围挡上，有的是嵌在设备面板的凹槽里，统一做安装孔反而会限制使用场景。所以最终版本的模型是不带预设安装孔的，实际使用的时候，可以根据安装需求自己打孔，或者直接用背胶粘贴，适配性更强。如果是需要用在户外的场景，只需要把模型的材料换成耐候的ABS或者PC材质，厚度调整到2mm，就能满足户外风吹日晒的使用要求，扇叶的结构强度足够，不会因为轻微的磕碰就断裂——我之前做过强度测试，1.5mm厚度的ABS材质标识，在1米高度掉落到水泥地面上，三个扇叶都不会出现开裂或者变形的问题，完全能满足工业现场的使用强度要求。
