电离辐射检测用盖革计数管结构设计

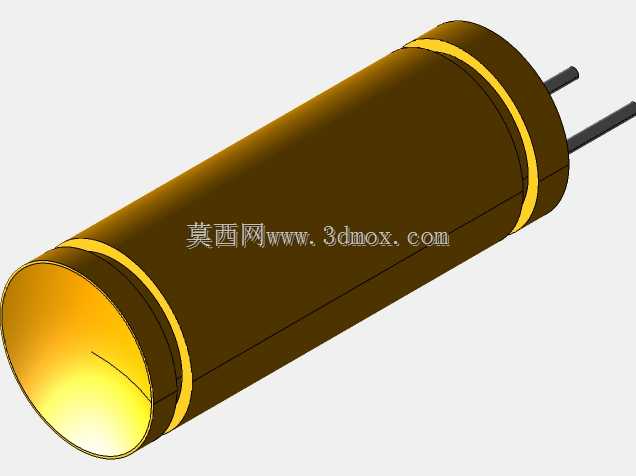

　　在核辐射监测、放射卫生防护、环境放射性筛查这类场景里，盖革-米勒计数管是最基础也最核心的探测元件，这次还原的这款端窗型盖革管，针对的是低能电离辐射的探测需求，尤其是红细胞辐射损伤相关的生物辐照实验场景，需要对α、β这类穿透能力较弱的粒子，以及X、γ这类电磁辐射做有效响应，结构设计上完全围绕探测效率、密封可靠性、安装适配性几个核心工程需求展开。先从探测端的结构说起，端窗位置采用了薄型入射窗设计，窗面做了金属化封接处理，既保证α、β这类低能粒子能够顺利穿入管内的工作气体区域，又能维持管内的低压充气密封环境，避免气体泄漏导致探测效率下降甚至失效。管身主体采用薄壁金属圆筒结构，作为阴极的同时承担结构支撑作用，内壁做了均匀的导电涂层处理，保证电场分布的均匀性，避免局部电场畸变引发的计数误差；阳极采用贯穿管心的金属丝结构，两端通过绝缘封接结构固定，和阴极保持严格的同轴度，确保整个灵敏体积内的电场强度满足盖革放电的阈值要求，不会出现局部灵敏死区。管身的两道环形凸筋结构，一方面是作为端窗和管身封接、尾端引线封接的加强结构，在封接工艺过程中提供足够的结构强度，避免封接应力导致的玻璃或陶瓷绝缘件开裂；另一方面也可以作为安装定位的基准面，在配套的探测探头壳体里安装时，可以通过弹性卡圈卡在这两道凸筋位置，限制计数管的轴向窜动，保证入射窗和探头外部的入射孔对齐，不会因为设备移动、震动导致探测位置偏移。尾端的两根引出引脚采用硬质金属引线设计，

　　引脚直径和间距符合常规辐射探测电路板的焊盘孔距标准，既可以直接焊接在前端放大电路板上，也可以通过接插件进行插拔连接，方便后期维护更换；引脚和管身尾端的封接采用绝缘密封结构，保证绝缘电阻满足高压工作的要求，避免高压漏电导致的计数本底升高。从安装边界来看，整管为圆柱外形，最大外径控制在常规手持辐射检测仪的探头内径适配范围内，总长度包含引脚的尺寸，能够兼容市面上多数通用盖革管探头的安装仓尺寸，不需要对现有探头结构做大幅修改就可以直接替换使用。在功能特性上，这种结构的盖革管端窗厚度足够薄，对α粒子的探测效率能够满足表面放射性污染检测的需求，同时对β粒子以及中低能X、γ射线也有足够的响应灵敏度，管内填充的工作气体配比配合淬灭气体设计，

　　能够保证放电后快速淬灭，满足常规辐射剂量率水平下的计数响应要求，不会出现连续放电导致的计数饱和或者元件损坏。设计过程中需要重点考虑的几个结构公差点，首先是阳极丝的同轴度公差，如果阳极丝偏心，会导致管内一侧电场过强另一侧电场不足，直接造成灵敏体积缩小、坪曲线斜率变大，工作稳定性下降；其次是端窗的平面度和封接强度，端窗如果出现形变或者封接漏气，会直接导致管内工作气体泄漏，元件完全失效；另外尾端引脚的位置度公差也需要严格控制，避免安装时引脚无法对准电路板焊盘，造成装配应力损坏封接结构。在实际应用场景中，这类计数管不仅可以用于生物辐照实验中的辐射剂量监测，还可以用于环境辐射巡测、石材放射性检测、出入境放射性物质筛查、

　　核医学工作场所的表面污染检测等场景，结构设计上的通用性，让它能够适配不同结构形式的探测主机，不管是手持便携设备还是固定安装的在线监测设备，都可以通过简单的结构适配完成安装。管身的金属外壳本身也具备一定的电磁屏蔽作用，能够减少外界电磁干扰对微弱脉冲信号的影响，降低前端放大电路的噪声水平，提升低水平辐射下的计数准确性。和同类型的侧窗型盖革管相比，这种端窗结构的入射窗面积更大，对低能粒子的探测效率更高，尤其适合探测α这类穿透能力极弱的粒子，这也是它在表面污染检测场景中被广泛应用的核心原因。设计时还需要考虑工作状态下的温度适应性，封接材料的热膨胀系数需要和管身金属、窗材料尽可能匹配，避免在高低温环境下出现封接处应力开裂，保证在户外环境、工业现场等复杂温度条件下都能可靠工作。
