STMicro低功耗蓝牙BLE通讯模块结构设计

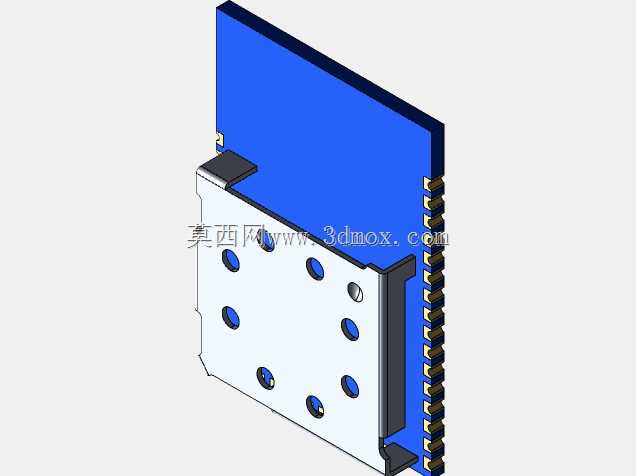

　　这款低功耗蓝牙通讯模块的结构设计，核心围绕便携穿戴、工业传感节点、小型消费电子的板载集成需求展开，在做结构方案之初，首先要平衡射频性能、安装兼容性与量产可制造性三者的边界，毕竟这类短距无线模组的应用场景跨度极大，从智能门锁的内置通讯节点、工业现场的小型温湿度采集终端，到消费类的便携健康监测设备，都对模组的占用空间、安装可靠性、信号溢出方向有明确要求。从外形结构来看，模组采用板载贴片式设计，主体分为蓝色PCB基板与白色金属屏蔽罩两部分，侧边排布半孔式焊盘，这类焊盘设计主要适配SMT回流焊工艺，焊接时焊锡会通过半孔形成可靠的焊点连接，相比传统插脚焊盘，能大幅压缩模组在主板上的占用面积，同时保证焊接后的结构强度，避免设备在跌落、

　　振动工况下出现焊盘脱焊的问题。屏蔽罩部分做了多组圆形定位开孔，这些开孔并非随意排布，一方面是在回流焊过程中平衡屏蔽罩内外的气压，避免高温下罩内空气膨胀导致屏蔽罩鼓包移位，另一方面也对应模组内部核心芯片的散热点位，工作时芯片产生的热量可以通过开孔位置的导热路径快速散出，避免长时间连续通讯时出现芯片过热降频的问题。屏蔽罩与PCB基板的连接采用侧边卡扣加焊接的双重固定方式，在模组侧边可以看到对应的卡扣限位结构，这种设计相比单纯的屏蔽罩焊接，能在模组受到侧向挤压时避免屏蔽罩变形挤压内部射频线路，毕竟很多终端设备的内部空间极其紧凑，装配时周边结构件很容易剐蹭到模组侧面，卡扣结构可以分散侧向受力，保护内部的电路层。在安装边界的设计上，

　　模组的整体厚度控制在极低的水平，焊盘伸出长度统一做了标准化设定，适配目前主流的2.0mm间距板卡布局，设计时特意将射频天线的净空区域留在蓝色基板的延伸段，这部分区域在终端主板布局时不能铺铜、不能放置金属结构件，否则会大幅衰减蓝牙信号的传输距离，建模时已经将净空区的边界做了明确的结构标识，结构工程师在做整机布局时可以直接参考这个边界预留空间，不用再反复核对射频规格书的净空要求。从实际应用的角度出发，这类BLE模组在选型时最容易被忽略的就是结构干涉问题，很多工程师只关注电气参数，忽略了模组屏蔽罩高度、焊盘位置与周边接插件、结构筋位的干涉，这款模型完整还原了模组的所有外部结构特征，包括侧边焊盘的每一个引脚位置、屏蔽罩的倒角细节、

　　基板的厚度公差，在做整机结构设计时可以直接导入装配，提前排查安装间隙、焊盘对位、信号遮挡的问题，减少后期打样的改模次数。另外在设计时也考虑到了不同终端设备的安装方向，模组的焊盘采用对称式排布逻辑，在部分空间受限的场景下可以反向贴装，不会影响引脚的功能定义，同时屏蔽罩的开孔位置也做了对称适配，反向贴装时散热路径不会被遮挡。对于做手持设备、便携传感终端的结构工程师来说，这类模组的模型精度直接影响整机的内部布局效率，模型中所有的安装定位尺寸都按照实际量产模组的公差上限做了还原，装配时预留的焊盘爬锡间隙、屏蔽罩与周边结构件的安全间隙都符合SMT生产的工艺要求，不用再额外做工艺补偿。在工业传感场景下，这类模组往往要在-40℃到85℃的温域下工作，结构设计时屏蔽罩与PCB的连接点特意做了应力释放设计，避免不同材质热膨胀系数不同导致的焊点开裂，模型中也还原了这些应力释放槽的结构细节，工程师在做可靠性仿真时可以直接提取这些特征做应力分析，不用再二次建模。
