双排直插5针排针连接器结构设计

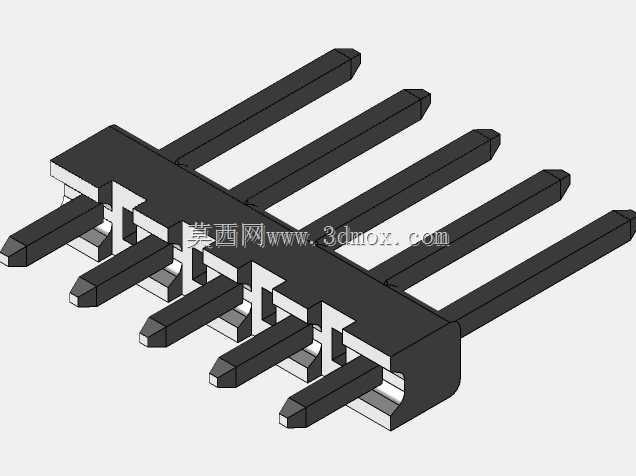

　　在消费电子、工业控制板卡、通讯终端设备的板间互联场景里，直插排针是应用频次极高的板级连接元件，这款5针双排直插排针的设计，完全围绕通孔回流焊、波峰焊的量产工艺要求展开，没有多余的装饰性结构，所有几何特征都服务于电气连接可靠性与生产装配便利性。从实际使用场景来看，这类排针主要承担PCB板之间的信号与小电流传输任务，常见于工控扩展模块、手持通讯设备、嵌入式开发板的外接接口位置，既可以和配套排母对插实现板对板堆叠连接，也可以直接焊接杜邦线实现板与外设的线束连接，适配2.54mm标准间距的通用PCB焊盘设计，不需要额外定制封装，能直接匹配绝大多数通用电路板的布线规范。设计过程中首先确定的是插针的几何参数，每根插针采用黄铜基材的方形截面设计，

　　端部做45度导向倒角，长度方向分为焊接段与插接段两个部分，焊接段长度适配1.6mm标准厚度PCB的通孔插装要求，伸出焊盘的长度控制在1.2mm到1.5mm之间，既保证波峰焊时焊锡能充分浸润形成饱满焊点，又不会因为插针过长导致焊后剪脚工序额外增加工时；插接段的长度则匹配通用排母的插接深度，插入后接触行程足够，不会因为设备运输过程中的振动出现松脱退针的问题。绝缘基座采用耐高温热塑性塑料注塑成型，基座上的插针固定槽做了防呆错位设计，每根插针与基座的配合位置都设计了倒刺结构，插针压入基座后倒刺会嵌入塑料内壁，能承受至少15N的轴向拉力，避免装配或者对插过程中插针被顶出基座。基座的外形尺寸做了严格的边界控制，

　　宽度方向不超过相邻两排插针中心距的1.8倍，长度方向刚好覆盖5个针位的排布范围，不会占用PCB板上多余的布线空间，基座底部距离PCB板面的间隙控制在0.3mm，既可以让焊锡挥发的助焊剂气体顺利排出，避免焊接后基座底部残留助焊剂残渣，又能保证基座贴板后不会因为间隙过大导致焊接后排针倾斜。双排针位的平行度公差控制在0.1mm以内，每根插针的垂直度公差不超过0.05mm，保证和排母对插时每一根针都能顺利进入对应的接触簧片，不会出现个别针位顶弯、接触不良的问题。插针的表面处理采用底层镀镍、表层镀金的工艺设计，镀金层厚度根据使用场景可以调整，普通消费类电子场景采用0.8μm的镀金层就能满足耐插拔与防氧化要求，

　　工业高湿高腐蚀场景则可以加厚到3μm，保证长期使用后的接触电阻稳定。在建模过程中，所有配合面都做了拔模斜度处理，基座的注塑拔模斜度设置为1.5度，插针冲压成型的边角都做了R0.1的圆角过渡，避免冲压过程中出现应力集中导致插针断裂。实际选型使用时，需要注意这款排针的额定电流为每针3A，额定电压250V AC，不能用于大电流的功率传输场景，安装时插针对准PCB焊盘通孔垂直压入，压入过程中受力位置要对准绝缘基座，不能直接按压插针端部，避免插针出现弯曲变形。和同类型单排排针相比，双排结构的5针排针在相同针数下占用的PCB板面长度更短，更适合空间紧凑的手持通讯设备内部使用，相邻针位之间的绝缘电阻大于1000MΩ，耐压达到500V AC，不会出现相邻针位之间的爬电击穿问题。
