霍尼韦尔SSC系列SMT贴片式压力传感元件

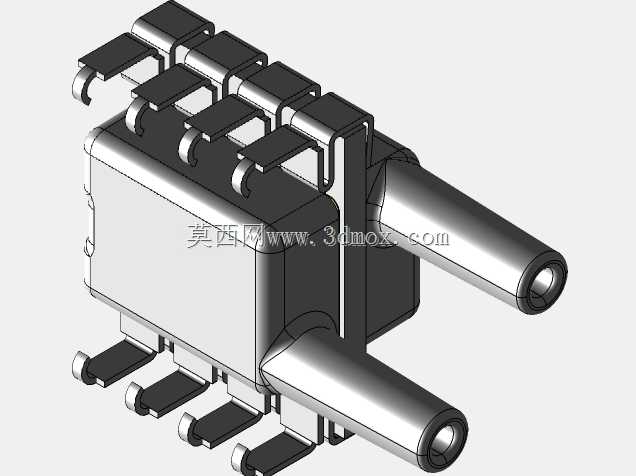

　　在消费电子、医疗设备、工业测控这类对板级空间占用要求严苛的应用场景里，贴片式压力传感器的选型往往直接决定整板的布局密度与气路连接可靠性，这款霍尼韦尔SSC系列SMT压力传感器，就是针对高密度表面贴装工艺设计的板级压力检测元件。从结构设计逻辑来看，这款传感器采用双侧气嘴引出的差压检测结构，两个平行布置的金属气嘴分别对应正压腔与负压腔的取压接口，气嘴内径与壁厚经过匹配设计，既可以兼容常规的软气管插接，也能适配点胶密封的硬连接方案，气嘴根部与塑封本体的衔接处做了圆弧过渡加强，避免SMT回流焊过程中热应力集中导致的气嘴开裂、密封失效问题。引脚部分采用双侧翼形SMT焊盘设计，上下两侧各排布4个焊接引脚，

　　焊盘伸出长度与宽度符合IPC-SM-782表面贴装设计标准，焊盘表面做了镀锡处理，兼容无铅回流焊工艺曲线，焊接时的共面性公差控制在0.1mm以内，能有效避免虚焊、立碑等SMT常见焊接缺陷，同时引脚的排布间距预留了常规PCB走线的通道，不需要额外做焊盘扇出的特殊处理，能直接适配0.2mm线宽的常规PCB布线规则。从功能特性上，这款传感器基于硅压阻检测原理，内部集成了信号调理芯片，能直接输出校准后的模拟或数字压力信号，不需要用户额外做温度补偿与信号校准，差压检测的结构设计可以同时适配表压、差压两种检测场景，既可以检测单端气路相对于大气压的压力值，也可以检测两个气路之间的压力差值，覆盖医疗呼吸设备的气道压力检测、工业气动系统的气压监测、

　　消费类家电的风压检测等多个场景。在安装边界设计上，这款传感器的本体塑封部分采用矩形结构，整体高度控制在极低的尺寸范围内，贴装到PCB板后不会占用过多的板上垂直空间，适合用在厚度受限的便携式设备内部，气嘴的伸出方向平行于PCB板面，不需要在PCB上开避让孔，气路连接可以沿着板面方向布线，进一步压缩整机组装后的厚度尺寸。设计过程中需要重点考虑的是，传感器的塑封本体与气嘴的热膨胀系数匹配，因为SMT回流焊的峰值温度会达到250℃左右，如果两种材料的热膨胀系数差异过大，冷却过程中会产生内部应力，直接影响传感芯体的检测精度，甚至导致芯体损坏，这款产品在结构设计时通过有限元热仿真优化了塑封料的包裹结构，在气嘴与内部芯体之间设置了应力缓冲间隙，

　　能有效抵消焊接过程中的热应力冲击，保证焊接后的检测精度不受装配过程影响。另外，引脚的成型角度也经过多轮迭代优化，翼形引脚的弯曲半径既保证了焊接时的焊锡爬升高度，也避免了引脚过软导致的贴装偏移，贴装时吸嘴可以直接吸附在塑封本体的顶部平面，顶部平面的平面度公差控制在0.05mm以内，适配SMT贴片机的标准吸嘴，不需要定制特殊吸嘴就能完成批量贴装，能直接接入常规的SMT量产产线，不需要额外调整产线工艺参数。在实际选型应用中，需要注意气路连接时的插管深度，不能将气管插到底顶住气嘴根部的密封面，避免长期使用后气管的应力拉扯导致气嘴与塑封本体之间出现缝隙，造成漏气，同时PCB布局时要在传感器周围预留至少2mm的工艺空间，避免周边过高的元器件遮挡气嘴，影响气管的插接操作，也避免回流焊时周边元件的阴影效应导致焊盘加热不均。这款传感器的结构设计充分平衡了SMT量产工艺要求、气路连接可靠性、板级空间占用三个核心需求，没有多余的冗余结构，所有的结构特征都服务于量产装配与实际检测功能，是高密度板级压力检测场景下的典型优化结构。
