贴片式石英谐振器3.2x2.5mm封装结构

　　在做便携通讯终端、物联网节点模组和高密度主控板布局时，时钟基准器件的封装边界往往是结构堆叠阶段最容易被忽略的细节。这款3.2×2.5mm规格的贴片石英谐振器，正是面向板上空间极度受限的应用场景而建立的三维封装数据，它把器件本体的顶面轮廓、侧壁拔模过渡、底部金属端子的伸出关系都还原到了可直接干涉检查的程度，结构工程师在整机堆叠评审时，可以直接拿它去核对屏蔽罩内净高、相邻贴片电容的安全间距以及回流焊过程中可能出现的本体碰撞风险。

　　从实际用途来看，石英谐振器承担着为数字电路提供稳定参考频率的任务，MCU起振、射频链路本振、串口通讯时序同步都依赖这类器件。与插件晶振相比，SMD封装的优势在于贴装效率高、寄生参数小、抗振动表现更好，而3.2×2.5mm这一档尺寸又恰好落在小型化与可制造性的平衡点上——再小一档，手工返修和钢网开口难度会明显上升；再大一档，在手表、手环、蓝牙耳机这类寸土寸金的板面上又会挤占过多面积。建模时围绕这一选型矛盾，重点刻画了本体长宽方向的占位和高度方向的包络，使硬件结构协同阶段不必反复向供应商索要外形图。

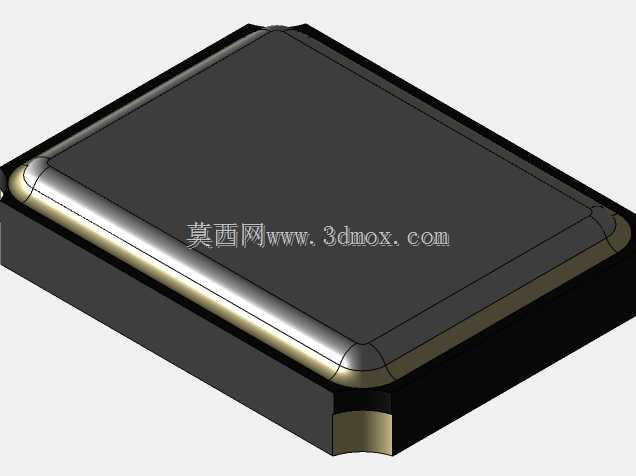

　　外形处理上，器件顶面采用大面积黑色封盖，边缘做了圆角过渡，这种圆角并非单纯的外观造型，而是陶瓷或金属封装注塑、烧结工艺中避免应力集中的真实特征。模型在四角处还原了封盖与基座之间的台阶分层，侧壁可以看到金属封边沿底边环绕的细节，这一圈金属层在实物中兼具密封和电磁屏蔽作用，对应到三维数据里就是封盖、基座、端子三种材质的分界面。底部两端的焊接端子从本体侧下方伸出，贴装时落在PCB焊盘上，建模保留了端子的厚度和外翻弧度，方便工程师按照回流焊焊点形态去预估焊料爬升空间。

　　设计思路层面，这类无源器件的三维建模不需要表达内部石英晶片的切割角度，但必须把外部装配关系做准。本体高度方向的尺寸直接决定上方屏蔽罩或电池支架的避让深度，端子的横向位置决定焊盘中心距，侧壁的拔模斜度则影响贴片机吸嘴取料时的视觉识别轮廓。数据中把顶面平整区域保留得足够大，正是为了匹配标准吸嘴的吸取面；四角圆角与封盖边线的连续过渡，也保证了自动光学检测时轮廓提取不会出现误判。

　　安装边界是这类小尺寸器件在整机设计中最需要校核的部分。按3.2×2.5mm的占地，布局时通常要在本体四周预留焊盘外扩和返修热风枪的操作空间，模型给出的本体轮廓可以直接用于约束禁布区：长度方向两端要留出端子焊接和焊点 Inspection 的余量，宽度方向两侧要避免与高大电感、屏蔽夹壁发生贴装干涉，高度方向则要结合板上最大元件高度控制整体堆叠。对于采用拼板过炉的产品，谐振器周边的热容量分布也会影响焊接一致性，准确的本体体积和端子位置有助于在热仿真中评估局部温升。

　　在通讯工具类产品的开发流程中，时钟器件虽然单价不高，却决定了整机时序能否可靠工作。结构侧把封装外形建细，硬件侧就能少走反复打样的弯路；工艺侧拿到带端子细节的模型，钢网开口和吸嘴配置也能提前定型。这份谐振器三维数据的价值，就在于把一颗不起眼的贴片元件，从平面规格书里的长宽数字，变成了可以在装配空间里直接校核的工程对象。
