四缸拳击手机械传动结构三维设计作品

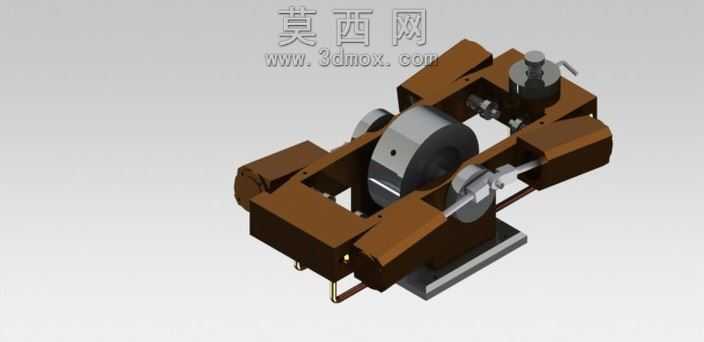

本作品为四缸拳击手机械传动结构的三维设计成果，建模阶段依托三维参数化设计软件完成全零件的精准绘制，首先对整体机构进行运动原理拆解，将装置划分为基座支撑单元、动力输入单元、四组联动执行单元、传动连接组件四大模块，逐一绘制每个零件的三维特征：基座部分采用带安装定位槽的板式结构，通过拉伸、切除特征完成安装孔位、定位凸台的建模，保证各组件装配时的同轴度与位置精度；动力输入核心为中部的回转轮结构，建模时严格控制轮体的直径、偏心轴孔的位置尺寸，确保动力输出的行程符合设计预期；四组执行臂结构采用对称式布局，每组臂体都通过铰接孔位、连接卡槽的特征建模，实现与传动连杆、回转轮的精准配合。材质与渲染阶段，针对不同零件的功能属性分配对应材质：基座与支撑框架部分赋予深棕色金属烤漆材质，调整材质的粗糙度、反光度参数模拟工业漆面的哑光质感；中部回转轮赋予银灰色金属材质，添加细微的磨砂纹理表现机加工金属的表面质感；铰接销轴、紧固零件赋予亮面金属材质，通过高光反射效果突出小零件的精密属性；渲染时采用柔和的侧上方主光源搭配环境补光，避免模型表面出现过曝或死黑区域，清晰展现各零件的轮廓边界与装配关系。结构设计上采用对称式四缸布局，动力从回转轮输入后，通过四组连杆将回转运动转化为四个执行臂的往复拳击动作，各铰接位置均预留了合理的装配间隙，避免运动过程中出现结构干涉；设计思路围绕机械运动的可视化展示展开，通过规整的框架结构包裹内部传动组件，既保证了整体结构的稳定性，又能直观展现内部的动力传递路径，让观察者可以清晰理解四组执行单元同步往复运动的实现原理，整体模型装配关系完整，各零件可实现虚拟运动仿真，完整还原了该创意机械装置的运行逻辑与结构特点。
