十位置单排两毫米螺距压接房屋连接器

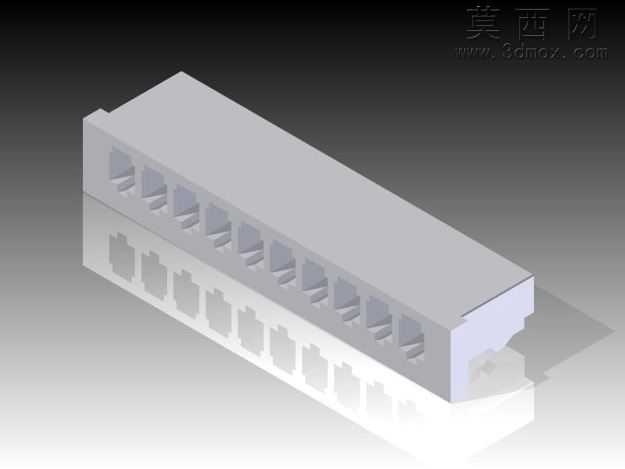

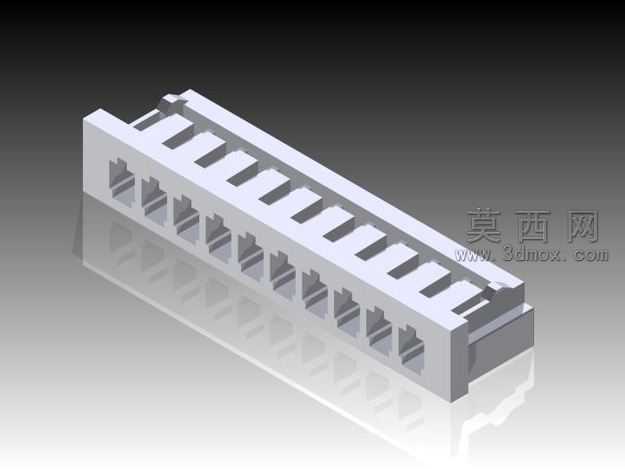

本模型为Molex51090-1000规格的十位置单排压接连接器塑壳，建模阶段以实物测绘的尺寸参数为基准，在三维建模环境中先搭建整体基准坐标系，确定连接器总长、总宽、总高的外形边界，首先构建主体长方体基座，再依次排布十个等间距的端子容纳腔，每个腔体的槽宽、槽深、导向倒角都严格匹配2毫米螺距的排布要求，保证相邻腔体中心距精准控制在2毫米，避免端子装配时出现错位干涉。建模过程中对塑壳两侧的防脱卡扣结构做了细节还原，卡扣的倾斜角度、卡接凸起高度都按照实物的装配公差要求设置，同时对塑壳顶部的端子插入导向斜面做了平滑处理，模拟实际注塑件的脱模斜度特征，还原量产零件的工艺细节。材质渲染阶段，主体塑壳赋予哑光米白色工程塑料材质，调整材质的粗糙度、反射率参数，模拟尼龙加玻纤材质的真实质感，场景中添加柔和的环境光与定向补光，在模型下方添加半透明反射地面，突出塑壳的立体轮廓与腔体排布的规整度，渲染出的效果图清晰展现每个腔体的内部结构与外部的卡扣细节。结构设计上，单排十位置的排布适配小空间的线束连接需求，2毫米的螺距兼顾了连接密度与端子压接的操作空间，塑壳尾部的压线端结构做了限位设计，可保证压接后的端子插入后不会出现松脱，腔体内部的防退卡台结构也在模型中做了还原，能够直观展现端子装配后的锁止原理，整体模型完整还原了该款压接连接器塑壳的全部结构特征，可用于电子线束排布的装配验证、接插件选型的结构参考，也可用于教学演示中讲解线对板连接器的典型结构与装配逻辑，帮助设计者快速理解小螺距单排连接器的设计要点与尺寸规范。
