带剑饰方形齿边勋章结构三维设计

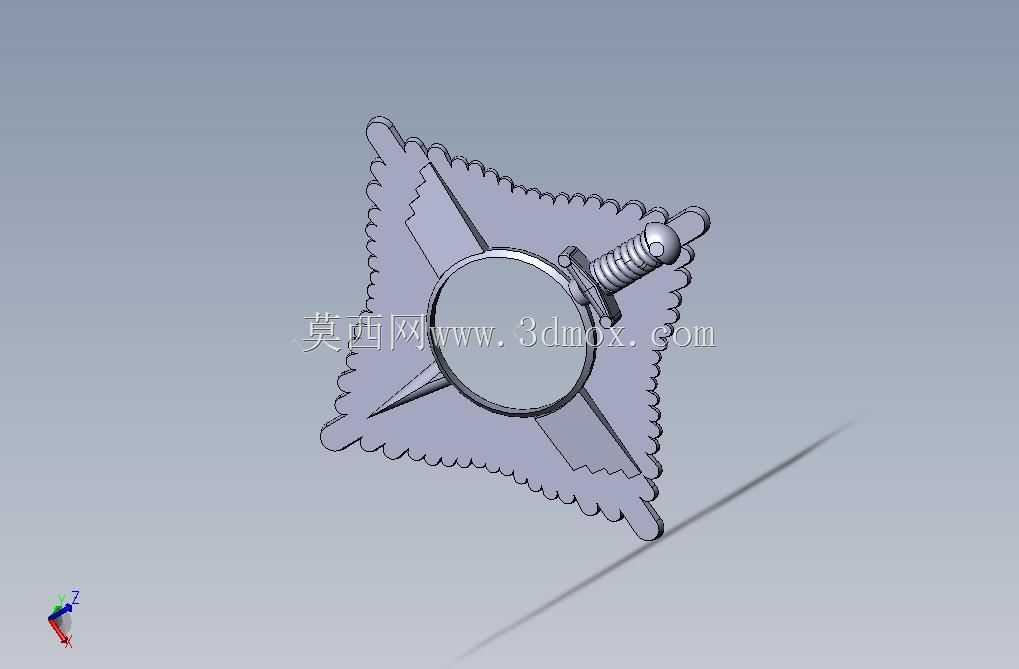

　　本次设计的带剑饰方形齿边荣誉饰件，核心应用场景覆盖荣誉表彰、纪念收藏、服饰配饰三大领域，在实际使用中既可以作为正式表彰场合的身份荣誉标识，也可作为主题纪念藏品的实体呈现载体，还能通过配套的别针、磁吸结构固定于制服、礼服、收藏展框上，满足不同场景的使用需求。从功能特性来看，该饰件采用分体组合式结构设计，主体方形齿边基底承担整体承载与视觉框架作用，中心圆形区域预留了标识图案的加工位置，可根据实际需求蚀刻、填漆或粘贴不同的荣誉标识内容，斜向布置的剑形装饰件通过底部定位柱与基底实现过盈配合装配，无需额外粘接即可保证结构连接强度，剑体表面的防滑纹理、端部的球形收尾既还原了装饰元素的细节特征，也避免了锐边带来的使用安全隐患。

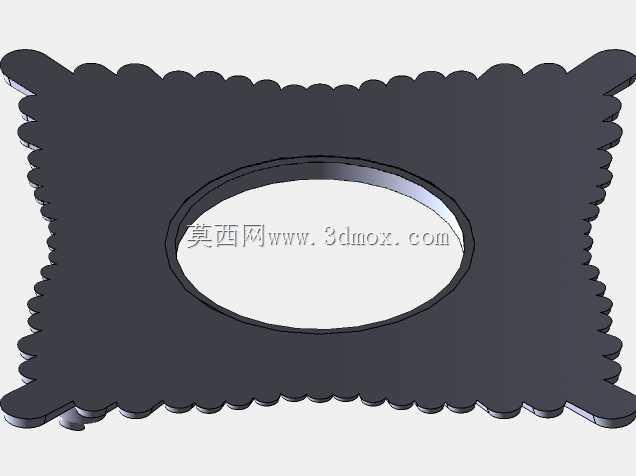

　　设计过程中优先考虑了金属冲压与精铸工艺的加工可行性，方形基底的齿边采用均匀等距的波浪形轮廓，齿形圆角统一设置为R0.3，既保证了齿边轮廓的视觉精致度，也避免了冲压加工时应力集中导致的坯料开裂问题，基底整体厚度设置为2.5mm，既满足手持、佩戴时的质感需求，也控制了整体重量，单枚饰件重量控制在15g以内，长时间佩戴不会产生衣物拉扯变形的问题。中心圆形区域相对基底下沉0.8mm，形成嵌入式的标识安装位，下沉深度刚好适配常规金属铭牌、珐琅填层的厚度，装配后标识表面与基底外圈保持齐平，不会出现凸起剐蹭的问题。斜向布置的剑形装饰件长度为32mm，与方形基底的对角线方向重合，剑体宽度从端部球形位置的4mm逐步收窄至剑尖位置的1.5mm，

　　比例协调无突兀感，剑体与基底接触的位置设置了两个直径1.2mm的定位柱，对应基底上的定位孔采用H7/p6的配合公差，装配后定位柱可通过铆接工艺进一步固定，保证装饰件不会出现松动脱落的问题。安装边界方面，该饰件背部预留了标准别针的安装槽位，槽位尺寸适配市面上通用的15mm长度安全别针，槽位深度1mm，安装别针后背部整体凸起高度不超过2mm，不会影响佩戴时的贴合度；若采用磁吸安装方案，背部中心位置预留了直径8mm、厚度1mm的磁铁安装位，可嵌入钕铁硼强磁片，满足无损伤佩戴的需求。在细节处理上，所有外露棱边均做了0.2mm的圆角钝化处理，既符合金属饰件的安全使用标准，也能在电镀、抛光加工时避免棱边过烧、抛穿的问题，

　　齿边的波浪轮廓采用参数化曲线生成，每个齿形的弧度、间距完全一致，保证批量加工时的轮廓一致性。中心圆形区域的边缘设置了0.3mm宽的凸起边线，可作为珐琅填漆、丝印标识的定位边界，降低后续表面处理的加工难度。剑形装饰件上的防滑纹理采用等距环形凹槽设计，凹槽深度0.2mm、间距0.8mm，既还原了剑柄的纹理特征，也不会因为凹槽过深导致加工时出现积屑、清理困难的问题。从结构强度验证角度来看，基底采用H62黄铜作为基础加工材料时，整体抗弯折强度可满足日常佩戴、收纳的需求，即使受到轻微挤压也不会出现永久变形，若采用锌合金压铸工艺加工，可适当将基底厚度调整至2mm，通过加强筋结构补充强度，进一步降低材料成本。装配流程上，可先完成剑形装饰件与基底的铆接固定，再进行整体抛光、电镀处理，最后完成中心标识的填装与背部安装件的固定，工序衔接顺畅，无需特殊定制工装即可实现批量生产。针对收藏类使用场景，该饰件的尺寸比例适配常规的纪念章收藏盒，方形轮廓边长为40mm，可直接放入标准45mm内径的收藏盒中，无需额外定制内衬。针对服饰佩戴场景，整体重量控制合理，即使搭配轻薄面料的制服也不会出现面料下坠、变形的问题，背部的安全别针锁定结构可靠，正常活动过程中不会出现意外松脱的情况。
