车载短波通讯天线手动锁紧结构

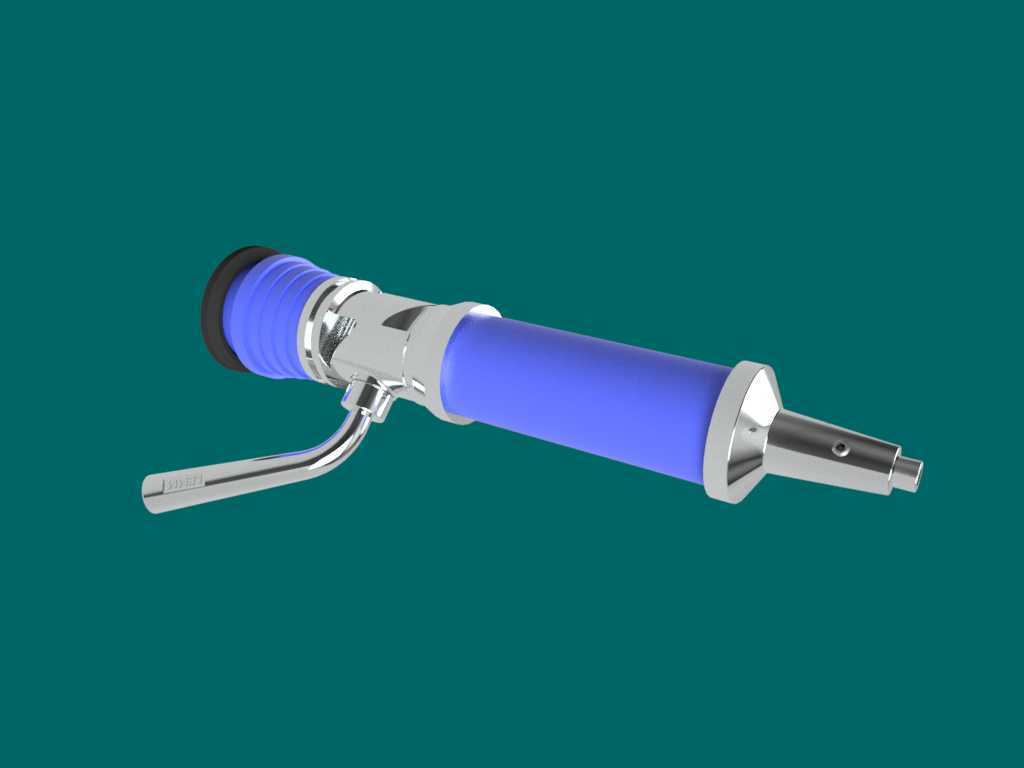

　　这套结构对应的是车载或固定台站使用的短波通讯天线，主体由蓝色绝缘握持段、金属锁紧手柄、前端锥形接头和后端缓冲帽组成，常见于越野通讯、应急指挥、野外电台架设以及车辆顶部天线安装场景。它并不是单纯的外观件，而是承担天线杆体角度固定、快速拆装、馈电连接和操作受力传递的组合部件。

　　从实际使用看，天线在运输和架设状态之间需要频繁切换。车辆行驶时，天线往往要放倒或调整角度，避免触碰限高、树枝和车库入口；进入通讯位置后，又需要迅速扳起并锁定。侧面的长金属手柄就是为这一动作服务的：操作者不需要额外工具，单手压下或抬起手柄，即可通过内部连杆、偏心压紧或螺纹夹紧机构改变夹持状态。手柄末端做了扁平加宽处理，受力面积更大，戴手套时也能方便操作；根部弯折形状避开了主体圆柱外轮廓，扳动过程中不会与蓝色握持段发生干涉。

　　蓝色长筒段在结构上可作为握持和绝缘区域，表面采用连续圆柱形态，便于手持旋转、搬运和安装。该段与金属件之间设置了台阶过渡，既限制相邻零件的轴向窜动，也让密封圈、绝缘套或压紧衬套有明确的安装边界。前端锥形金属接头逐渐收窄，末端形成较小的同轴接口，这种形态有利于与天线振子、接头座或快拆销轴对接。锥面上的小孔可用于穿装销钉、紧定螺钉或防松钢丝，使前端连接件在振动环境下不易松脱。对于车载设备而言，路面持续冲击会使普通螺纹连接产生回转趋势，因此这类小孔和销钉位置在建模时必须保留真实孔径和边距，不能只做视觉凹点。

　　后端黑色帽盖位于蓝色段尾部，承担限位、缓冲和防护作用。其外径略大于蓝色筒身，能够在天线放倒、碰撞或靠置时吸收一部分接触力，也可遮挡内部金属端部，减少雨水、灰尘直接进入配合面。帽盖与金属环之间采用阶梯包覆结构，装配时可通过压装、粘接或卡圈固定；在三维结构中需要关注其圆角、拔模斜度和与相邻金属环的同轴关系，避免外观上看似贴合，实际工程中却出现装配干涉。

　　建模时应先确定整条天线的主轴线，再围绕轴线建立各段圆柱、锥面和环形台阶。蓝色握持段、金属锁紧座、前端锥形接头和后端帽盖均属于同轴装配关系，适合用旋转特征生成基础实体，再在侧部追加手柄、销轴孔、局部平面和切削特征。金属手柄并非装饰杆，它与主体之间存在明确的转动或压紧关系，铰链处应体现销轴、配合孔和运动间隙。若只按静态效果图处理，后续出工程图时会遗漏手柄开合角度、极限位置和干涉检查。

　　外形尺寸方面，整体呈细长杆状，轴向长度远大于径向直径，安装边界主要集中在前端接头轴线和侧面手柄扫掠范围。选型或布置时，不仅要考虑天线本体所占空间，还要给手柄预留扳动空间；当手柄向下展开时，其最低点可能低于主体圆柱，若安装在车顶行李架、设备箱侧壁或通讯舱面板附近，周围应留出手指操作和手柄旋转的区域。前端接头直径较小，是与外部天线杆或基座对接的关键边界，后端帽盖直径较大，可作为尾部限位参考。

　　结构设计上，金属件集中在受力和连接部位，绝缘或握持部位采用长筒形非金属段，这样可以在保证机械强度的同时改善操作手感。金属表面的高光转折反映了多段车削轮廓，包括环槽、台阶、锥面和端部平面；这些特征通常对应密封、定位、夹持和装配止口。蓝色段两端不宜做成无约束的直筒，应通过金属环或内嵌衬套传递夹紧力，否则长期锁紧后容易出现非金属材料压痕、松旷或转动。

　　在通讯设备应用中，这类天线结构还要兼顾射频连接可靠性和机械重复定位。每次拆装后，前端接头应保持稳定的接触位置，锁紧手柄释放和闭合时不应改变天线主轴线的基本对接关系。锥形接头有利于导入和对中，销孔则用于确定周向方向，减少操作者凭手感装配造成的偏差。对于需要快速转移阵地的通讯车辆，这种结构比完全依赖多颗螺栓固定的方式更适合频繁架设；对于固定台站，也能在维护天线时减少拆卸时间。

　　三维检查时应重点核对三处：一是手柄在闭合和打开两个极限位置是否与蓝色筒身、后端帽盖碰撞；二是前端锥面、销孔和接头端面是否满足外部天线杆的安装方向；三是各环形台阶之间是否留有密封件和衬套的压缩空间。细长零件还需注意材料壁厚，蓝色段若为薄壁管体，内部应预留金属芯轴或支撑衬套，不能让锁紧力直接作用在空管上。通过这些结构处理，模型既能表达天线外观，也能反映真实装夹、操作和安装边界。
