锰铝合金拼接式储物箱体结构设计

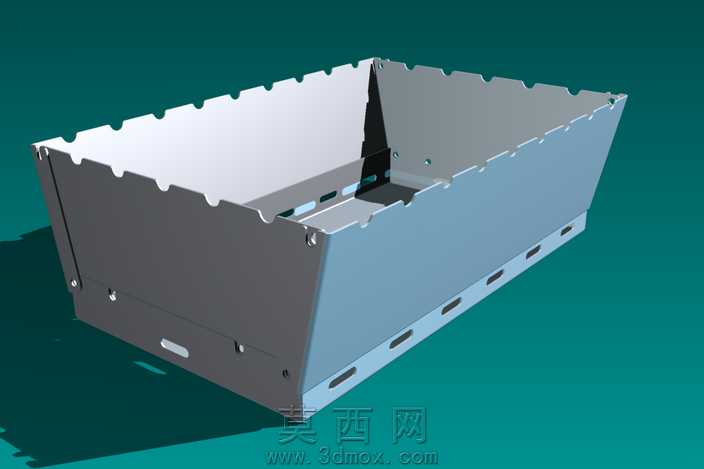

本作品为锰铝合金材质的拼接式储物箱体三维设计，建模阶段依托参数化建模逻辑完成整体结构搭建，首先对箱体的长宽高比例进行反复推演，结合钣金加工的工艺特性确定各壁板的基础尺寸，避免后续展开下料时出现材料浪费或折弯干涉的问题。建模过程中对每一块壁板的连接结构做了精细化处理，箱体上口边缘设计有连续的波浪形卡口结构，既可以作为堆叠使用时的定位限位结构，也能在搭配箱盖时实现稳固扣合，防止储物过程中盖板滑落。壁板之间采用卡扣加铆接的组合连接方式，在三维建模阶段预先预留了铆接点位的安装孔位，同时在壁板下部设计了均匀分布的长条形镂空槽，既能够减轻箱体整体自重，也可以在存放物品时实现通风沥水的功能，适配仓储、物料转运等多场景的使用需求。材质渲染阶段选用了锰铝合金特有的半哑光金属质感，对不同壁板的表面处理做了差异化呈现，部分壁板还原了铝合金阳极氧化后的浅蓝灰色质感，内侧壁板则还原了金属原色的磨砂质感，通过光影调整突出钣金折弯处的棱角细节，让渲染效果更贴近真实钣金加工后的成品状态。结构设计上充分考虑了拆装便捷性，内部设置有一块可拆卸的分隔立板，可以根据存放物品的尺寸灵活调整内部分区，立板与侧壁的连接采用插槽式结构，无需额外紧固件即可完成固定，大幅提升了箱体使用的灵活度。设计过程中反复校验了各部件的装配间隙，确保所有拼接部位在虚拟装配时无干涉、无错位，每一处折弯边都预留了合理的折弯半径，符合锰铝合金钣金加工的工艺要求，避免实际生产时出现板材开裂的问题，整体结构兼顾了结构强度与轻量化需求，在保证箱体承重能力的同时尽可能降低材料消耗，具备较高的实际生产落地价值。
