工业排风用角式通气罩三维结构设计

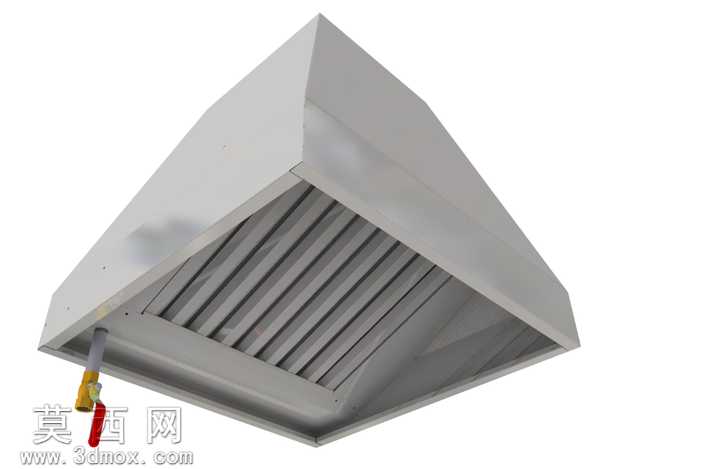

本款通气罩三维模型采用Autodesk Inventor软件完成全参数化建模，整体建模过程遵循工业通风设备的实际生产尺寸逻辑，先通过草图绘制确定罩体的三角形外轮廓基准，采用拉伸、拔模、抽壳等基础特征命令构建出外部棱台形罩壳，罩壳边缘做了微小的圆角过渡处理，避免实际生产中锐边带来的安全隐患，同时在罩壳的安装端面预留了均匀分布的安装孔位，孔位尺寸与常规通风管路的安装法兰参数匹配，可直接适配对应规格的通风管道对接。模型内部的百叶导流结构采用阵列特征完成，每一片百叶的倾斜角度经过参数化调整，统一设置为符合流体导流需求的角度，既能够保证气流顺利通过罩体进入排风管路，又可以阻挡大体积杂物进入通风系统，百叶与罩体内壁的连接位置做了贴合处理，不存在结构缝隙，还原了实际产品的装配精度。侧边的控制阀门组件单独建模完成后通过装配约束与罩体结合，阀门的手柄、阀芯、连接接头都做了细节还原，接头位置的螺纹特征采用装饰螺纹线结合实体扫描的方式制作，既保证了视觉上的真实感，又控制了整体模型的文件大小，方便后续编辑调用。材质渲染阶段，罩体主体赋予哑光镀锌钢板材质，调整材质的粗糙度与金属度参数，还原钣金件表面的细微磨砂质感，内部百叶采用同系列金属材质，侧边阀门的手柄部分赋予工程塑料材质，接头位置做了黄铜金属材质的区分，不同材质的光影反射效果经过多轮调整，渲染出的效果与实际工业产品的外观高度一致。设计思路上，这款角式通气罩主要针对建筑墙角位置的通风排风场景设计，三角形的外轮廓可以完美贴合墙角安装，最大化利用边角空间，相比常规方形通气罩能够减少安装时的空间占用，同时倾斜的罩面可以更好地引导气流汇聚，提升通风排风的效率，整体结构没有冗余设计，所有特征都对应实际生产中的加工工序，模型可直接用于后续的工程图导出、生产工艺参考或者通风系统的装配模拟。
