风力发电机组流场仿真分析三维模型

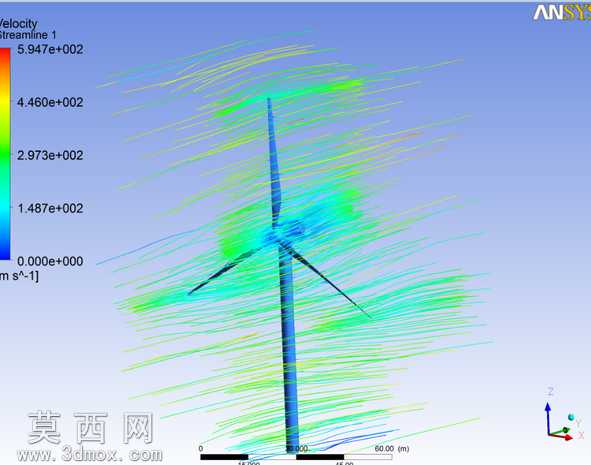

本作品为风力发电机组的流体动力学仿真三维模型，围绕风电机组实际运行中的气流交互特性开展建模与仿真设计。建模阶段首先还原了水平轴风力发电机组的完整结构，包含渐变翼型的三叶式风轮、锥度过渡的塔筒结构，严格按照兆瓦级风电机组的常规尺寸比例完成几何构建，对叶片的翼型扭转角、叶根与轮毂的连接过渡区域做了精细化处理，避免几何特征缺失影响流场计算精度。仿真设置阶段，构建了覆盖风轮上下游足够范围的长方体流场计算域，对风轮旋转区域进行局部网格加密，在叶片表面边界层划分多层结构化网格，精准捕捉近壁面的气流流动状态；入口边界设置符合实际风况的来流风速条件，出口采用自由出流边界，塔筒与叶片表面设置无滑移壁面条件，选用合适的湍流模型开展定常流场计算。后处理阶段通过速度流线可视化呈现气流经过风轮的完整流动状态，不同颜色的流线对应不同的流速区间，可直观观察到叶片旋转过程中尾流的发展形态、叶尖涡的生成与扩散轨迹，以及塔筒对来流的扰流影响，清晰展现风轮区域的流速分布规律，能够直观呈现风能捕获过程中的气流能量变化。模型在材质与可视化呈现上，对风电机组结构部件采用哑光金属质感的材质设置，流场流线采用彩虹色阶映射流速数值，搭配清晰的流速标尺与坐标系标识，让仿真结果的可读性大幅提升。整个设计围绕风电机组气动性能分析的核心需求展开，既保证了几何结构的还原度，也兼顾了流体仿真计算的合理性，可用于风电机组气动特性的初步分析、风电相关知识的可视化教学演示，帮助理解风力发电过程中的气流作用原理，也可为风电机组的叶片优化、布局选址的尾流影响分析提供直观的参考依据。
