西门子ID362型工业开关断路器三维设计

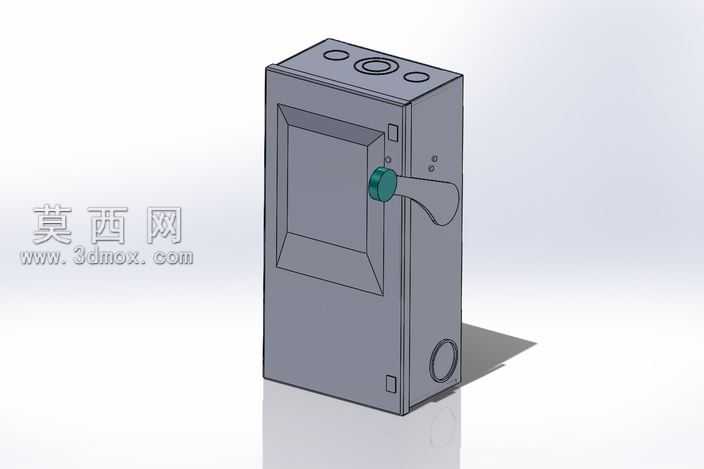

本模型为西门子ID362型快速开关断路器的三维数字化设计成果，建模阶段依托SolidWorks平台完成全参数化特征构建，首先依据实物测绘的尺寸参数绘制主体壳体的二维草绘轮廓，通过拉伸、拔模、圆角等基础特征生成壳体的基础实体，针对壳体表面的安装凹槽、侧边的圆形走线孔、顶部的功能接口预留位，采用切除拉伸、异形孔向导等命令完成细节结构的精准还原，保证各安装位的尺寸公差符合工业电气元件的通用装配标准。操作手柄部分单独进行子装配体建模，手柄的握持曲面通过样条曲线拟合人体工学弧度，旋转轴位置添加同轴心配合约束，手柄与壳体衔接处的绿色旋钮部件单独赋予材质属性，还原实物的操作端视觉特征。渲染阶段采用工作室级光照环境，为壳体主体赋予哑光灰色工程塑料材质，调整材质的粗糙度、反射率参数模拟工业级塑壳外壳的磨砂质感，操作手柄赋予浅灰色硬质塑料材质，绿色旋钮赋予半哑光工程塑料材质，底部添加柔和的地面反射效果，通过环境 occlusion 阴影增强模型的立体层次感，清晰呈现各部件的结构衔接关系。设计过程中重点还原断路器的快分操作结构逻辑，在手柄与壳体内部的联动位置预留了装配间隙，保证模型可用于后续的机构运动仿真演示，壳体表面的小型标识凹槽、侧边的安装卡扣结构均做了等比例还原，未做过度的结构简化，整体模型的结构完整性可满足工业电气产品的展示、装配教学、方案演示等多场景使用需求，建模过程中对各特征进行了分层命名管理，方便后续对模型进行参数修改与结构调整，各部件的装配约束完全符合实际产品的装配逻辑，可直接生成爆炸视图用于产品装配说明的制作。
