可转位面铣加工刀盘三维结构设计

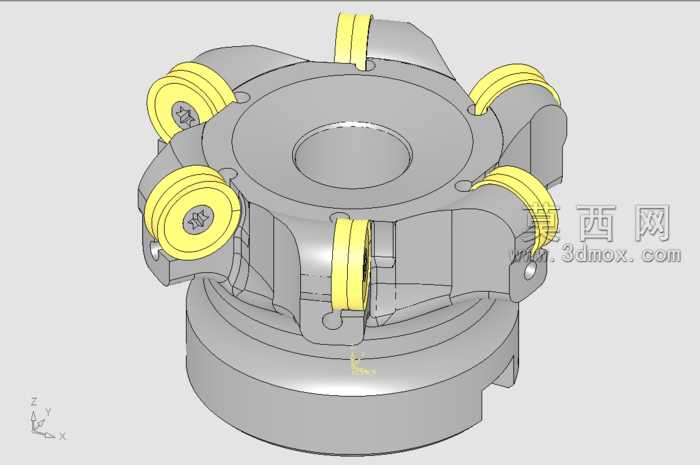

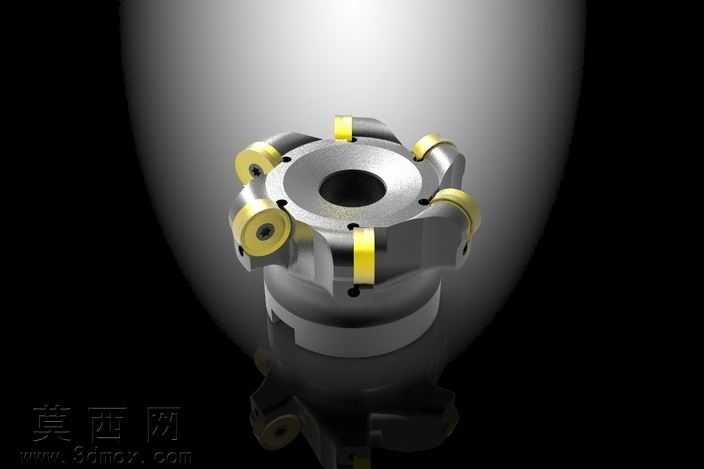

本作品为机加工领域常用的可转位面铣刀盘三维建模成果，建模过程严格遵循面铣刀具的实际生产设计规范，完整还原了刀盘的全部装配结构与功能细节。建模阶段首先以刀盘主体基座为核心基准，绘制中心安装定位孔的截面轮廓，通过拉伸特征生成刀盘基体的基础实体，随后在基体圆周方向按照等分布角度阵列刀夹安装位，确保每个刀位的径向跳动、轴向跳动公差符合铣削加工的精度要求，同时完成基体上的紧固螺丝孔、定位销孔的细节特征绘制，保证安装结构的尺寸与实际工业标准完全匹配。刀夹与刀片部分采用独立建模后装配的流程完成，可转位硬质合金刀片建模时还原了刀片的切削角度、定位槽结构，黄色的刀片涂层部分单独赋予材质，清晰区分刀片切削刃与刀体基体的材质差异；刀夹部分通过旋转、拉伸组合特征构建，还原了刀夹的压紧结构、调整斜面，确保刀片安装后可通过刀夹微调切削位置，实现加工面的高精度铣削。渲染阶段采用金属材质组进行表现，刀盘基体赋予哑光合金钢材质，调整材质的粗糙度、金属度参数还原调质处理后的刀体质感，刀片部分赋予带细微颗粒质感的硬质合金涂层材质，压紧螺丝、定位销等标准件赋予亮面镀锌金属材质，通过三点布光方案突出刀盘的结构层次，主光源从斜上方投射突出刀片切削刃的轮廓，辅光源补光消除结构暗部的死黑区域，背景采用渐变灰度背景突出主体结构，最终渲染效果清晰展现了面铣刀盘的装配关系与结构特征。设计过程中充分考虑了面铣刀的实际使用场景，刀盘的容屑槽结构按照大流量排屑需求设计，圆周方向的刀位排布兼顾了切削平稳性与加工效率，中心安装孔的键槽结构适配标准铣床主轴连接尺寸，整体模型可直接用于刀具结构教学、加工工艺演示、非标刀具二次开发设计参考，完整还原了可转位面铣刀从基体到装夹配件的全部结构细节，各部件之间的装配间隙、配合关系均符合机械设计的公差要求，不存在结构干涉问题。
