罐式起重作业吊装架结构设计

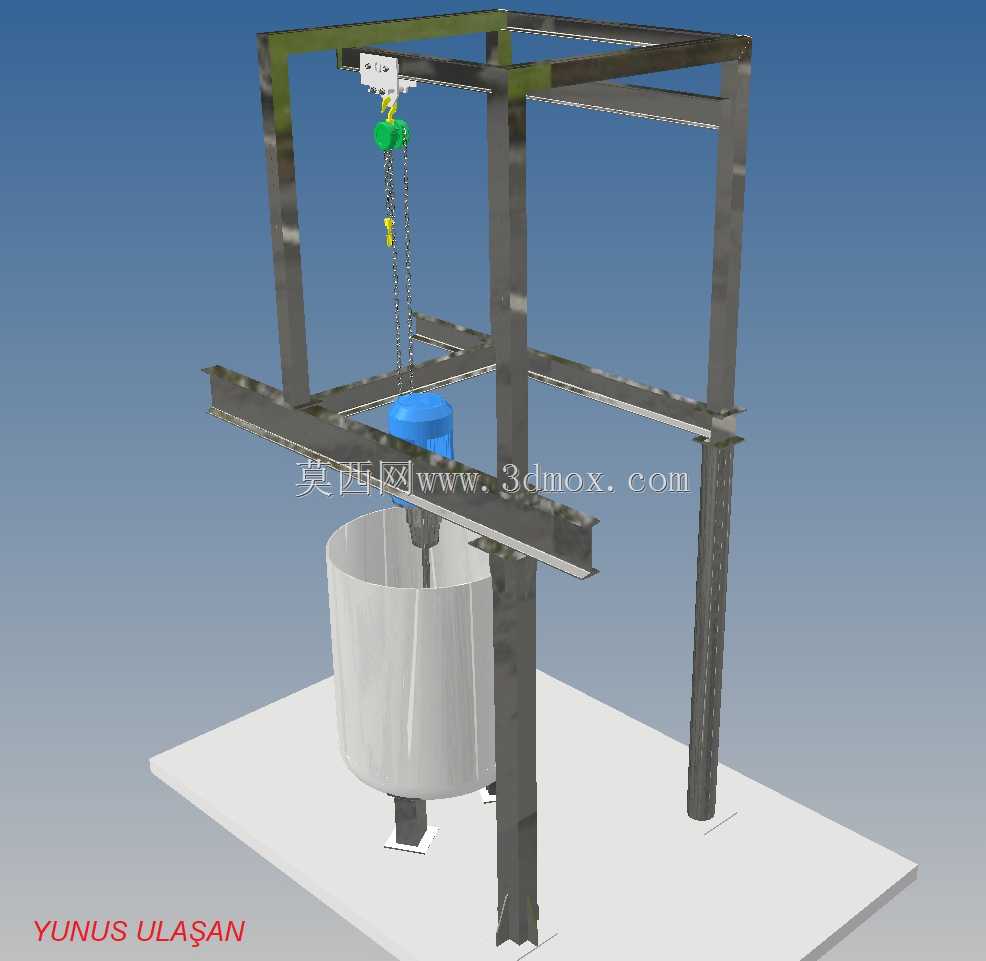

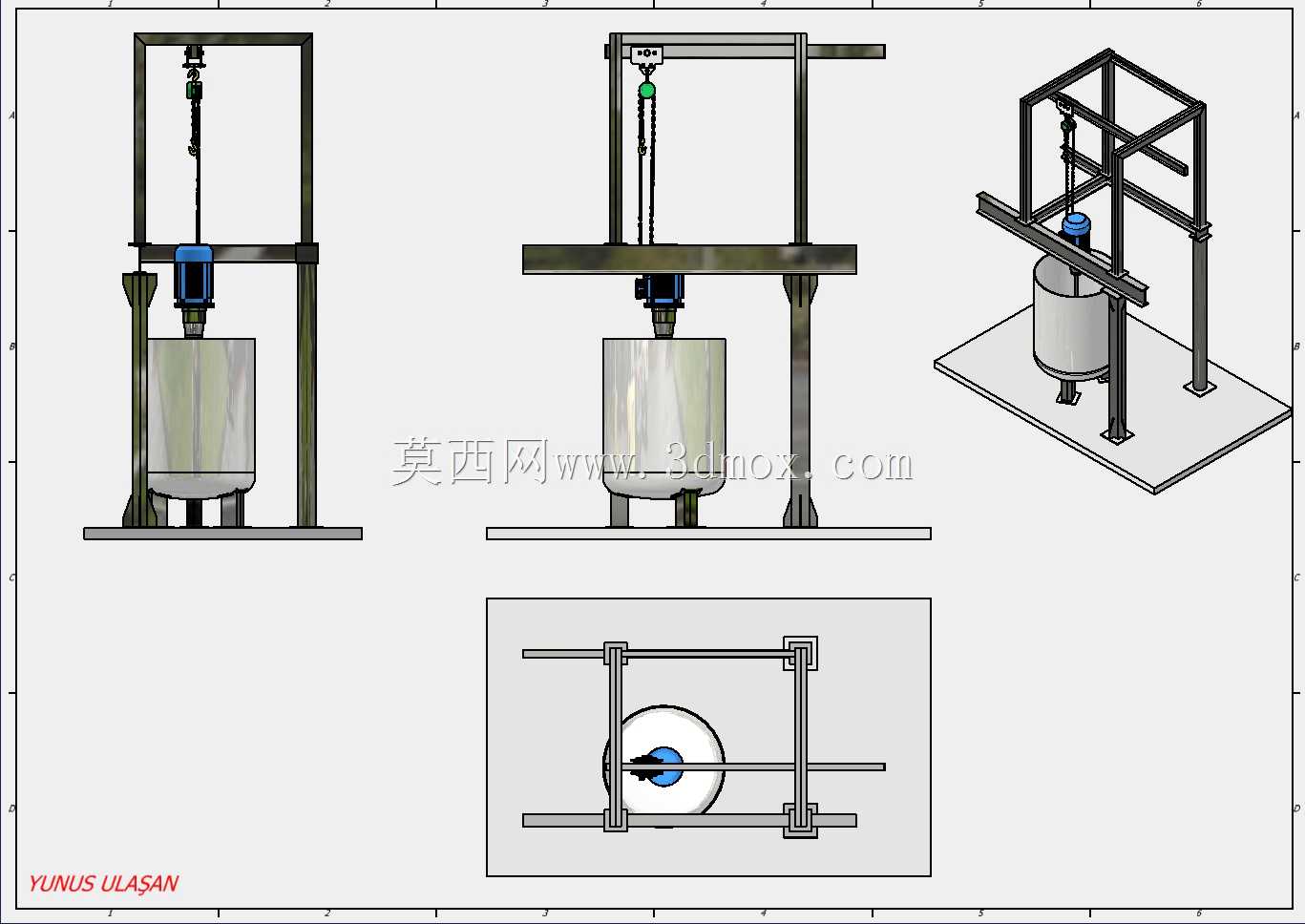

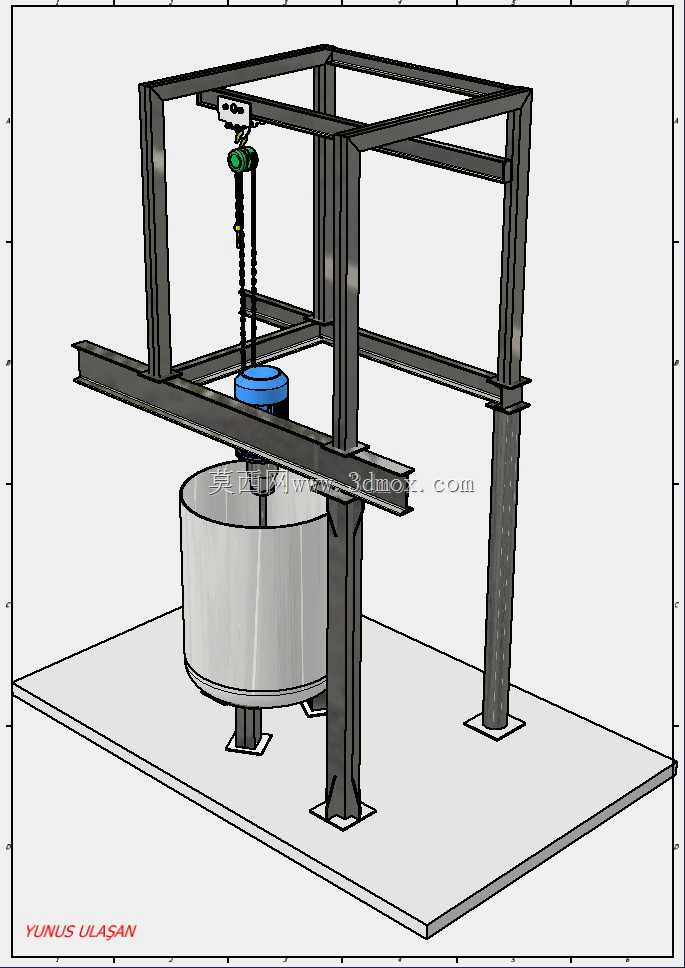

　　这套结构针对立式储料罐的内部作业、物料投放、检修部件吊装场景设计，解决了罐顶开口有限、常规起重设备无法覆盖罐内作业范围的痛点，常见于化工配料、粮油加工、污水处理等带有立式罐体的生产工段。整套架体采用方管型材焊接成型，主体为四柱门式框架结构，底部预留与车间预埋板或者设备基础平台连接的安装孔位，框架跨距根据对应罐体的外径做匹配设计，安装时架体跨在罐体正上方，两根纵向主梁横跨罐体直径方向，电动葫芦的运行轨道固定在纵向主梁下方，轨道长度覆盖罐顶人孔到罐侧外部的物料堆放区域，无需额外挪动罐体即可完成罐内外的物料转运作业。设计阶段优先考虑了架体的载荷冗余，主梁选型时按照额定起重量的1.5倍做挠度校核，

　　避免葫芦带载运行时主梁下挠量过大影响运行平稳性，立柱与主梁的连接节点采用加劲肋补强，抵消吊装作业时产生的侧向弯矩，防止节点焊缝长期受交变载荷出现开裂。架体的高度设计兼顾两个边界条件，一是葫芦吊钩处于最低工作位置时，能够到达罐底的作业面，满足罐内搅拌部件、衬层检修件的吊装取出需求；二是葫芦处于最高起升位置时，吊具底部与罐顶法兰面保留足够的安全距离，避免带载移动时吊物碰撞罐顶附件。横向移动的电动葫芦配套链条式吊具，可根据吊物类型更换吊钩或者专用夹具，轨道两端设置机械限位块与缓冲胶垫，防止葫芦运行超程脱轨。不同于车间固定安装的桥式起重机，这套架体属于工位专用起重装置，不需要铺设大面积的车间行车轨道，

　　仅需在对应罐体周边完成基础固定即可投入使用，对于没有配置全厂起重系统的中小型生产车间，能够以较低的成本解决单台罐体的作业吊装需求。架体的所有钢结构件表面做除锈喷塑处理，若应用在有腐蚀性介质的化工工段，可更换为不锈钢型材或者做防腐涂层处理，适配不同的作业环境。安装时需先校准四根立柱的垂直度，保证主梁轨道处于水平状态，避免葫芦运行时出现爬坡、卡滞的问题，架体与基础的连接螺栓需采用防松结构，定期检查螺栓预紧力与焊缝状态，保障长期作业的结构安全性。这套结构的三维建模过程中，所有型材连接节点都做了干涉检查，提前规避了现场安装时出现的型材碰撞、螺栓操作空间不足的问题，葫芦的运行行程也按照实际作业半径做了模拟验证，确保吊具能够覆盖所有需要作业的位置，无需二次调整架体位置。
