铰接式液压油缸气动执行元件结构

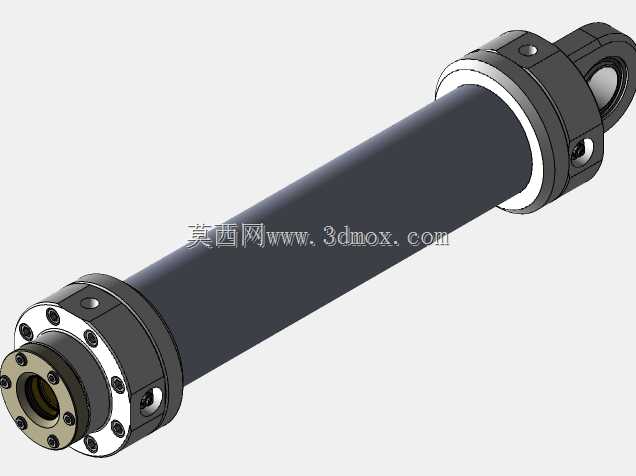

　　在流体传动系统的实际选型与结构设计工作中，这类带铰接端的缸体结构是动力执行端的核心部件之一，既可以适配液压系统的高压工况，也可通过密封件参数调整适配低压气动回路，在工程机械臂架姿态调整、自动化生产线工装夹紧、物流设备举升、农业机械机具姿态控制等场景中都有广泛应用。从结构设计逻辑来看，该缸体采用尾部单耳环铰接的安装形式，这种安装方式的核心优势是可以补偿安装面的角度偏差，避免缸体在伸缩过程中因安装同轴度误差产生侧向偏载，大幅降低活塞杆密封件的偏磨风险，延长密封组件的使用寿命。缸筒部分采用厚壁无缝钢管加工成型，内壁经过珩磨处理，表面粗糙度控制在Ra0.4以内，保证活塞往复运动时的密封贴合度，减少内泄漏量，提升传动效率。

　　前端法兰端盖采用内六角圆柱头螺钉与缸筒刚性连接，法兰端面上设置有定位止口，与缸筒端面的止口槽配合，保证端盖与缸筒的同轴度，避免活塞杆伸出时出现别劲现象。端盖内部集成了导向套、防尘圈、轴用密封圈、斯特封等多层密封结构，导向套采用铜基合金材质，具备良好的自润滑性能，可承受活塞杆运动时的径向载荷，防尘圈可以阻挡外界粉尘、铁屑等杂质进入缸筒内部，避免划伤缸筒内壁与活塞密封件。活塞部分采用组合密封结构，搭配耐磨环，减少活塞与缸筒内壁的金属直接接触，降低运动摩擦阻力，同时保证活塞两侧腔室的密封性能，避免内泄影响输出力稳定性。尾部的铰接耳环内镶嵌有自润滑轴套，安装时通过销轴与设备支座连接，允许缸体在工作平面内有一定角度的摆动，适配被驱动部件的弧线运动轨迹，在工程机械的动臂驱动、翻斗举升这类需要随动摆动的工况下，这种铰接结构的适配性远优于法兰固定式安装。从安装边界来看，设计选型时需要重点关注几个核心尺寸参数：首先是耳环的销轴孔径，这个尺寸直接决定了连接销轴的直径，需要与设备端的安装耳板孔径匹配，同时要核算销轴的剪切强度，保证在最大输出力下销轴不会发生剪切失效；其次是缸筒的外径尺寸，这个尺寸决定了安装时的径向预留空间，需要避免缸体摆动时与周边结构件发生干涉；第三是活塞杆的直径与伸出行程，活塞杆直径需要根据系统工作压力核算杆的抗弯强度，尤其是长行程工况下，要避免活塞杆伸出过长时出现失稳弯曲，行程参数则直接决定了被驱动部件的运动位移范围，

　　设计时需要预留足够的行程余量，避免活塞运行到端盖位置时出现机械撞击。另外，缸体上的油口位置与尺寸也是设计时需要重点考量的部分，该结构的油口设置在前端法兰与尾部耳环附近，分别对应无杆腔与有杆腔的进出油/气接口，选型时需要根据系统流量匹配油口的通径，避免通径过小造成流体阻力过大，导致系统发热、动作响应滞后。在实际建模过程中，这类缸体的建模需要重点处理各配合面的公差配合关系，比如端盖与缸筒的止口配合采用H7/h6的间隙配合，导向套与端盖内孔的配合采用H8/f7的间隙配合，保证装配时的顺畅性，同时避免配合间隙过大导致密封件偏心磨损。密封槽的尺寸需要严格按照所选密封件的标准尺寸设计，槽宽、槽深、槽口倒角都要符合密封件的安装要求，

　　避免密封件安装时被切边，或者工作时出现挤出失效。对于铰接耳环内的轴套安装孔，需要保证孔的圆柱度公差，避免轴套压装后出现变形，导致销轴转动卡滞。在实际工况应用中，这类缸体的输出力可以通过系统工作压力与活塞有效作用面积计算得出，无杆腔进油时输出推力更大，适合重载举升工况，有杆腔进油时运动速度更快，适合回程快速复位的工况。如果用于气动系统，需要将密封件更换为适配气动介质的材质，同时降低缸筒与活塞杆的表面粗糙度要求，因为气动系统的工作压力通常在1MPa以内，远低于液压系统的16-25MPa工作压力，对结构强度的要求也相应降低，但需要更注重排气顺畅性，避免缸内出现气塞导致动作爬行。在设备布局设计时，需要考虑缸体铰接摆动的运动包络空间，尤其是长行程缸体，在全缩与全伸两个极限位置时，缸体的摆动角度最大，需要预留足够的空间避免与周边的管线、结构件发生碰撞，同时进出油/气管路需要采用软管连接，适配缸体的摆动角度，避免管路在缸体运动时被拉扯断裂。
