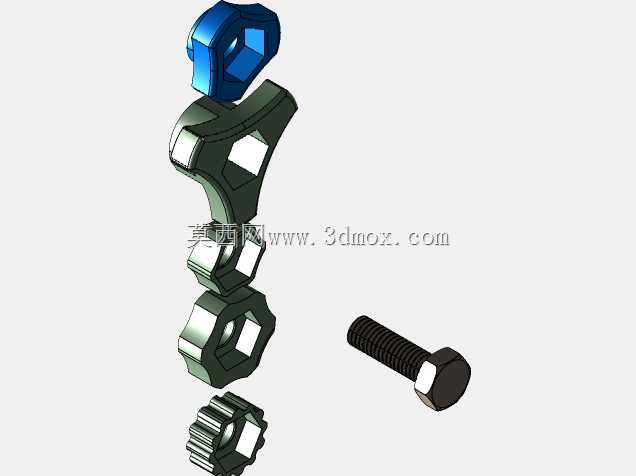

多规格盖形螺母与配套螺钉组合结构设计

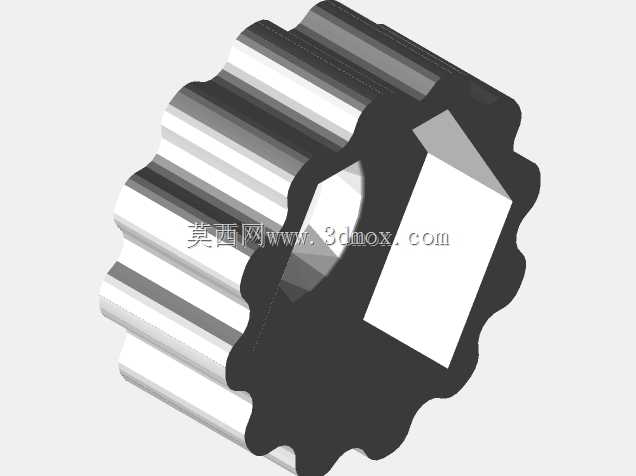

　　在各类机电设备装配、通讯器材结构固定、小型电子产品壳体拼接场景中，紧固件的选型直接决定整机结构的抗振性能与外观完整性，盖形螺母作为兼具连接功能与端部防护作用的五金零件，常被用于需要遮盖螺栓外露螺纹、避免螺纹磕碰损伤或刮擦周边线缆、操作人员的装配位置。本次呈现的组合结构涵盖了不同外形结构的盖形螺母与配套外螺纹螺钉，可适配不同安装空间的紧固需求。从实际使用场景来看，滚花外形的盖形螺母无需额外工具即可手动拧动，适合需要频繁拆装、维护频次较高的通讯设备面板、小型仪器侧盖位置，安装时手指捏持滚花部位即可施加足够的拧紧力矩，滚花的齿形深度经过适配，既不会在手动操作时打滑，也不会因齿形过于尖锐划伤操作人员手部。

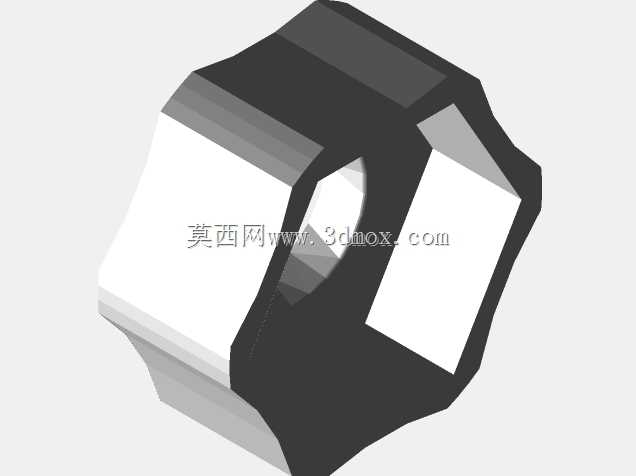

　　常规六角外形的盖形螺母则适配标准扳手拧紧，可提供更大的锁紧力矩，用于设备内部承力结构的连接，其顶部的封闭盖面可完全覆盖螺钉末端的外露螺纹，避免设备运输、运行过程中螺纹与内部线束、PCB板上的电子元件接触造成绝缘层破损或元件刮伤。设计过程中首先对不同应用场景的安装边界做了区分，针对薄型安装面板的场景，螺母的整体高度做了压缩，避免螺母突出面板过多影响设备外观平整度；针对需要一定密封防护的安装位置，盖形螺母的内腔顶部预留了密封垫片安装槽，可配套橡胶垫片实现安装位置的防尘防水效果。所有螺母的内螺纹与配套螺钉的外螺纹均采用标准公制螺纹参数，螺纹配合间隙控制在合理公差范围内，既保证拧动过程顺畅无卡滞，也避免间隙过大导致连接后出现旷量。

　　从外形尺寸来看，不同规格的螺母对边尺寸匹配对应标准扳手的开口尺寸，六角部分的倒角角度统一为30度，既可以在自动装配时顺利导入导向套筒，也能去除加工过程中产生的锐边毛刺。滚花螺母的外径比同规格六角螺母大2mm左右，保证手动拧动时有足够的握持接触面积，滚花的节距控制在0.8mm，兼顾握持摩擦力与加工便利性。配套的螺钉杆部长度覆盖了常用的面板连接厚度范围，螺钉头部的槽型适配常规十字螺丝刀，无需特殊工具即可完成装配。在安装边界设计上，所有螺母的底部都做了0.2mm的沉头倒角，安装时可以顺利导入被连接件的安装孔，即使安装孔存在少量位置偏差也能顺利完成对位，降低装配过程中的对位难度。盖形部分的内腔深度比螺钉拧入后的外露长度多1mm，

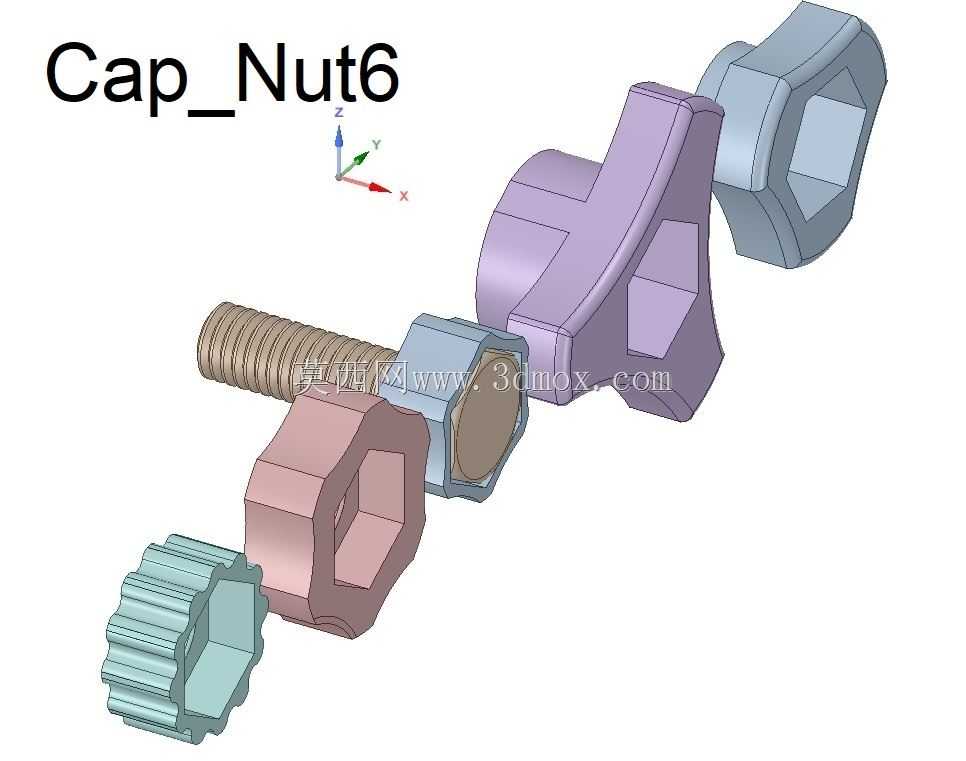

　　保证螺钉末端不会顶到螺母内腔顶部，避免出现拧紧不到位的情况。不同颜色区分的模型结构可帮助设计人员在装配校验时快速区分不同规格的紧固件，在整机三维装配过程中可直接调用该模型完成干涉检查，验证螺母安装位置与周边零件的间隙是否满足要求，避免实际装配时出现螺母与周边结构干涉无法拧紧的问题。对于通讯设备类产品而言，这类盖形螺母还能起到一定的电磁屏蔽作用，封闭的顶部结构可以减少螺纹缝隙处的电磁泄漏，提升设备的电磁兼容性能，在有屏蔽要求的装配位置，还可在螺母与被连接件之间增加金属导电垫片，进一步提升屏蔽效果。在长期振动的使用场景下，螺母的螺纹部分可配合螺纹胶使用，盖形结构可以避免螺纹胶外露影响外观，同时防止灰尘、水汽进入螺纹缝隙造成螺纹锈蚀，降低后期维护的拆卸难度。
