窄型金属合页铰链结构设计

　　窄金属铰链在紧凑型设备、小型箱体、通讯终端外壳以及薄板连接结构中使用频率很高，这类零件看似结构简单，却直接决定两个相对转动部件之间的开合平顺性、装配间隙和长期使用可靠性。实际工程中，铰链并不是单纯画出两片金属板和一根销轴即可，需要结合被连接件的板厚、开合角度、安装空间、受力方向以及外观边界综合确定结构。该铰链采用窄幅布置，适合安装面宽度受限的场景，例如小型手持设备、便携仪器外壳、薄型控制盒、通讯工具类产品以及需要频繁翻折的盖板结构。

　　从功能上看，铰链的核心作用是在两个构件之间建立稳定的旋转副，使一侧构件能够绕固定轴线相对另一侧转动，同时承担开合过程中的径向和少量轴向载荷。窄型结构的优势在于占用宽度小，对外观面的破坏少，能够嵌入较窄的侧壁或边缘区域；但也正因为宽度受限，销轴直径、卷圆半径、板件厚度和螺钉布置都需要谨慎平衡。若销轴过细，长期翻转后容易出现弯曲或旷量；若卷圆部分过薄，则合页筒在受力时容易张开变形；若安装孔距离边缘过近，薄板锁紧后又可能产生局部压痕或裂纹。因此在建模时，需要把铰链本体、销轴、安装孔、避让间隙以及配合件的板厚一起纳入装配校核。

　　设计思路上，这类铰链通常先确定转动轴线位置，再反推两片合页的外形边界。轴线过高会使盖板开合时与底座发生干涉，轴线过低则会造成闭合后外表面不齐平。对于窄边安装场景，轴线往往需要靠近折边位置，并在转动范围内检查两片合页以及被连接外壳之间的最小间隙。开合过程中，不仅要关注完全打开和完全闭合两个极限状态，还要关注中间角度下的运动包络，尤其是薄板边缘、螺钉头部、加强筋和外壳圆角位置，容易在半开状态发生擦碰。

　　外形尺寸方面，该类铰链的宽度明显小于常规门用合页，适合布置在通讯工具、小型电子设备或轻薄箱体的侧边。安装边界需要重点控制三个方向：一是沿铰链轴向的长度，要保证固定孔或固定点之间有足够跨距，避免单点受力导致摆动；二是垂直于轴线的宽度，要与壳体侧壁宽度匹配，不能超出外观面或影响相邻零件装配；三是厚度方向的凸出量，闭合后铰链表面应尽量与被连接件外轮廓协调，避免形成突兀台阶。若设备外壳需要喷涂、阳极氧化或包覆装饰件，还需预留表面处理层厚度，否则实际装配时可能出现间隙偏紧。

　　铰接筒的形成方式是结构设计中的重点。金属铰链常通过卷圆方式形成销轴容纳区，卷圆内径与销轴之间应保留合理转动间隙。间隙过小，转动阻力增大，在表面处理或轻微变形后可能卡滞；间隙过大，则开合时产生晃动，影响盖板定位手感。两片合页的卷圆段通常交错排列，使轴向受力更加均匀，同时在端部形成限位或避让。对于需要控制开合角度的产品，可在合页片体上增加限位面，使盖板到达指定角度后由金属面接触承力，而不是让销轴或外壳薄弱部位单独承受冲击。

　　安装方式上，窄铰链可采用螺钉固定、铆接固定或与壳体局部结构嵌装。若用于经常维护的设备盖板，螺钉固定更便于拆装；若用于一次性装配或追求低成本量产，铆接结构更简单。建模时应把螺钉头沉孔、铆钉成型空间以及装配工具操作空间一并表达，避免图纸中零件能够安装却无法实际锁紧。对于薄板连接，固定孔周围可适当增加局部加厚或凸台，分散锁紧压力，减少板面变形。

　　在受力分析层面，铰链承受的载荷并不只来自自重。盖板翻开后，重心偏离转轴会产生持续力矩，用户按压、跌落冲击、运输振动也会对铰接区形成附加载荷。窄型铰链由于材料体积有限，更需要通过合理的圆角过渡降低应力集中。合页片与卷圆段交接处不宜采用尖锐转角，销轴孔端部也应设置圆滑过渡，以免在反复开合过程中形成疲劳裂纹。若产品需要较大保持力，还可在销轴区域增加阻尼结构或配合弹性垫片，但这会提高摩擦扭矩，需要在手感与寿命之间取舍。

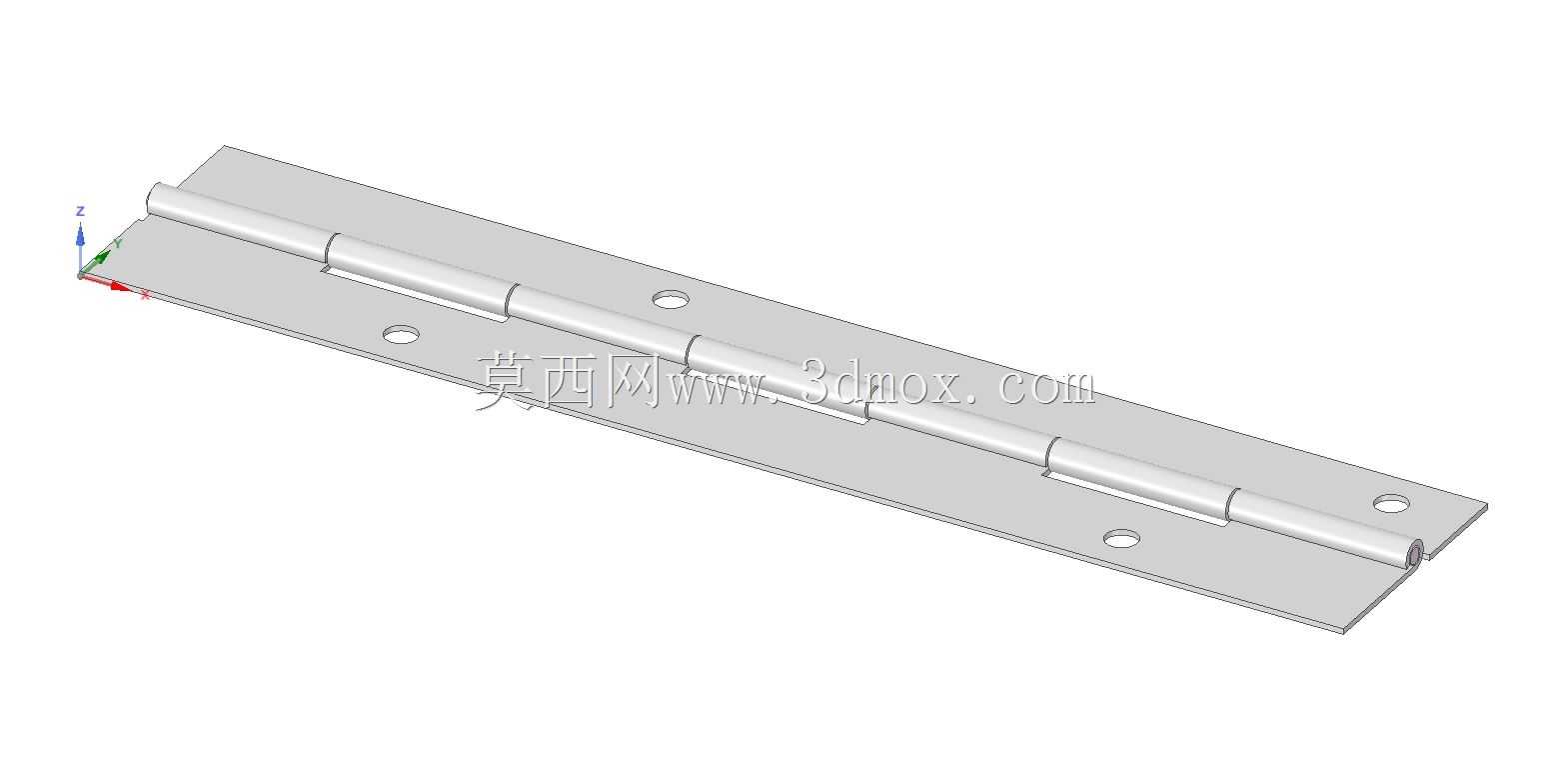

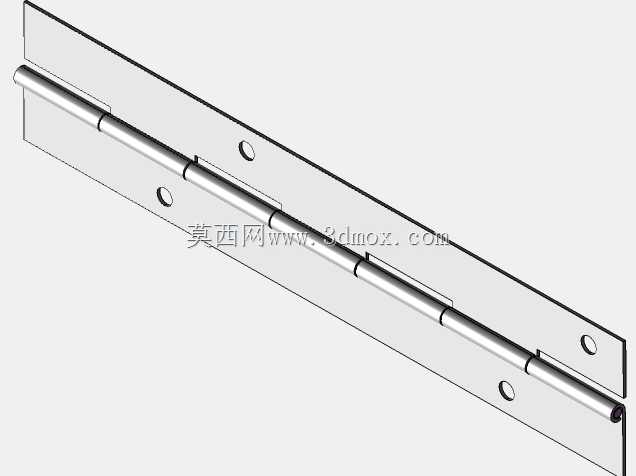

　　从三维建模角度看，该铰链适合按照实际装配关系建立完整组件，而不是只建单一外观件。两片合页、销轴、固定件以及被连接板材应分别保留独立实体，便于检查同轴度、转动间隙和干涉区域。卷圆部分可通过钣金折弯思路构建，也可按机加工或冲压后的最终形态实体建模，关键是保证内径、外径、壁厚和开口间隙符合工艺逻辑。对于通讯工具类轻薄产品，铰链边缘还需与外壳圆角、分型线和装饰缝保持一致，使结构件在满足转动功能的同时不破坏整体外观。

　　实际选型时，工程师通常会先根据盖板重量和宽度估算铰链所需承载能力，再根据安装边宽度确定合页宽度和固定孔位置。随后在装配中模拟全开、全闭和常用工作角度，确认运动轨迹无干涉，最后检查螺钉或铆钉的安装空间以及表面处理后的配合间隙。该窄金属铰链结构紧凑、连接直接，适合在空间受限、需要可靠翻转连接的薄板组件中使用，其建模重点不在复杂曲面，而在转动轴线、卷圆配合、安装边界和长期受力细节的准确表达。
