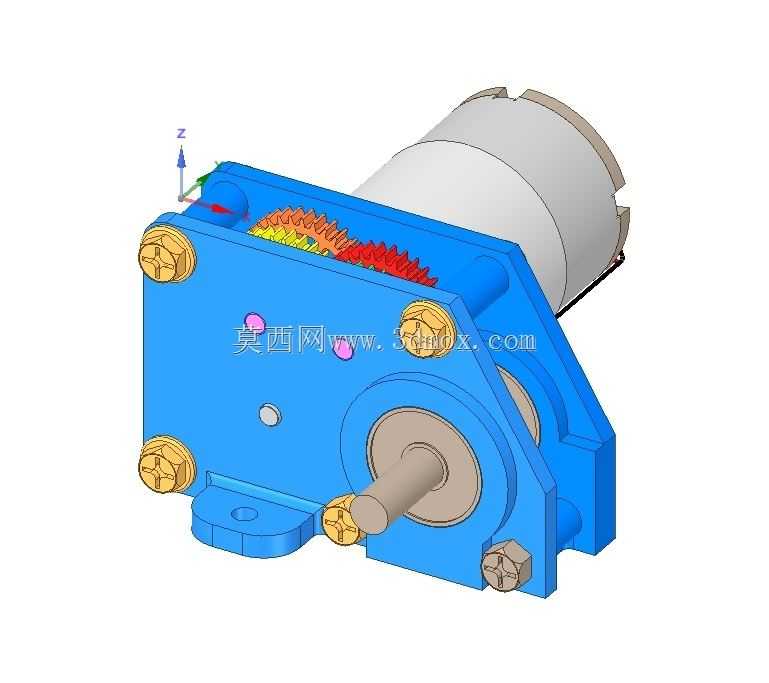

这套齿轮箱结构专为桌面级3D打印工艺设计,整套传动单元采用分体式壳体布局,将驱动电机、多级啮合齿轮、输出轴、紧固连接件全部整合在两片对合的塑料壳体内部,面向小型低速大扭矩输出场景使用,常见于桌面机械臂关节、小型输送辊驱动、教学演示传动台、DIY电动回转工装这类负载不大但对输出扭矩有明确要求的场合。从实际装配逻辑来看,动力由尾部的直流有刷电机输入,电机轴端自带小模数主动齿轮,动力依次经过多组不同齿数的圆柱直齿轮逐级减速,每一级齿轮的齿数差经过匹配,最终在输出端获得远高于电机本身的输出扭矩,同时把电机每分钟数千转的高转速降到作业端可用的低转速区间,避免直接驱动时转速过高、扭矩不足无法带动负载的问题。

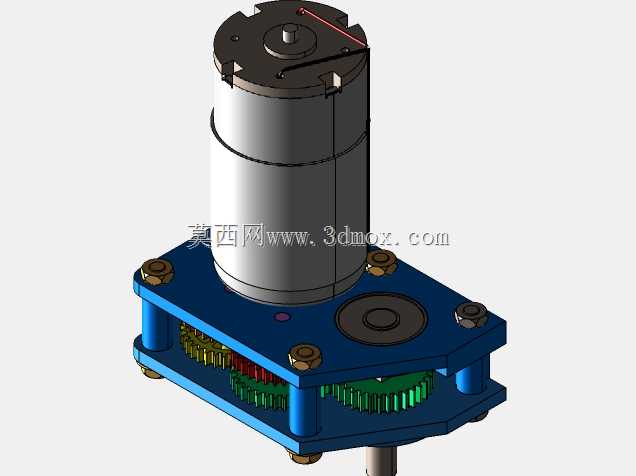

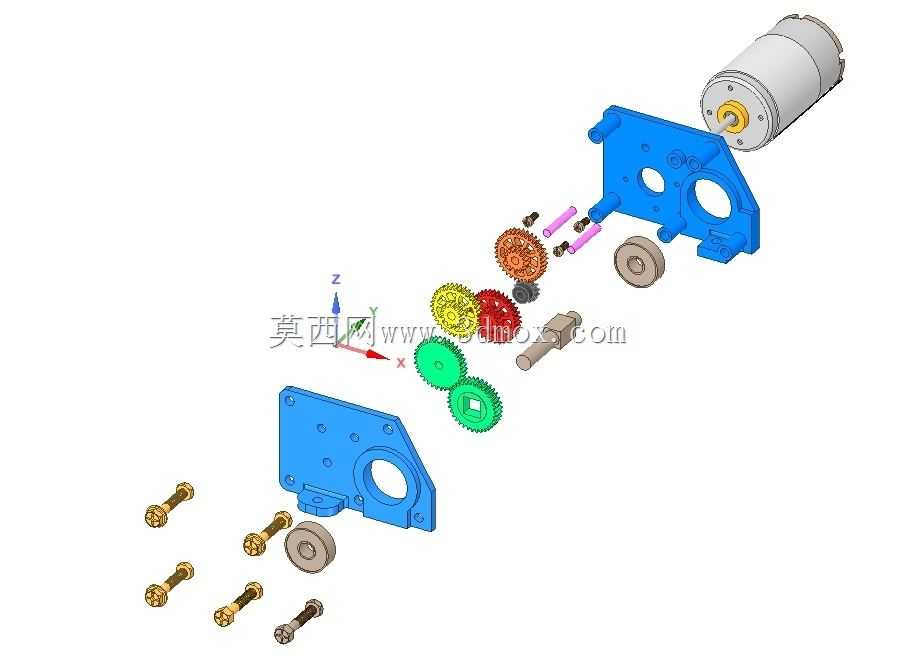

设计阶段优先考虑了FDM打印的工艺约束:所有壳体壁厚控制在打印喷嘴可稳定成型的区间,壳体上的轴承位、齿轮轴孔都预留了塑料件成型后的收缩余量,不需要额外嵌入金属轴承也能依靠打印孔位实现齿轮轴的回转支撑,两片壳体之间通过多颗十字盘头螺钉锁紧,壳体边缘预留的定位凸台可以保证上下壳合模时轴孔同轴度不会出现偏移,装配时先把所有齿轮依次卡入对应轴位,再扣合另一侧壳体,穿入螺钉拧紧即可完成整机组装,不需要复杂的工装夹具。齿轮组的排布没有采用常规同轴减速的布局,而是根据壳体内部空间把各级齿轮交错布置,在有限的壳体轮廓内拉长传动路径,用更小的整体体积实现更大的减速比;不同颜色区分的齿轮也方便装配时快速核对啮合顺序,避免齿数相近的齿轮装反导致传动卡滞。
壳体外侧预留了电机安装卡槽,电机直接嵌入卡槽后靠壳体筋位限位,不需要额外制作电机固定支架,输出端的轴孔位置和壳体安装孔位都做了统一边界设计,整机外轮廓适配小型桌面设备的安装空间,壳体四周的通孔既可以作为螺钉锁紧位,也能作为整个齿轮箱向外固定到设备机架上的安装孔,安装时不需要再额外加工转接支架。从实际运行特性来看,全塑料齿轮传动运行噪音低,不需要加注润滑脂也能顺畅运转,针对3D打印层纹带来的摩擦阻力,齿轮齿形在建模时就做了轻微的齿侧间隙放大,避免打印出来的齿轮因齿面余量堆积出现啮合咬死的问题;壳体上开设的多处镂空窗口既减轻了整体重量,也能在运行时直接观察内部齿轮啮合状态,调试阶段可以快速排查齿轮跳齿、卡滞的问题。
这套结构没有采用复杂的行星减速结构,全部采用直齿圆柱齿轮传动,对3D打印的成型精度要求更低,普通桌面级FDM设备不需要支撑就能打印出全部零件,打印完成后去除少量毛刺即可投入装配,非常适合非标小型传动装置的快速验证,在教学场景中可以直观展示多级齿轮减速的传动原理,在DIY项目中可以直接作为减速动力单元使用,不需要从零开始设计壳体和齿轮参数,大幅缩短小型传动机构的开发周期。
