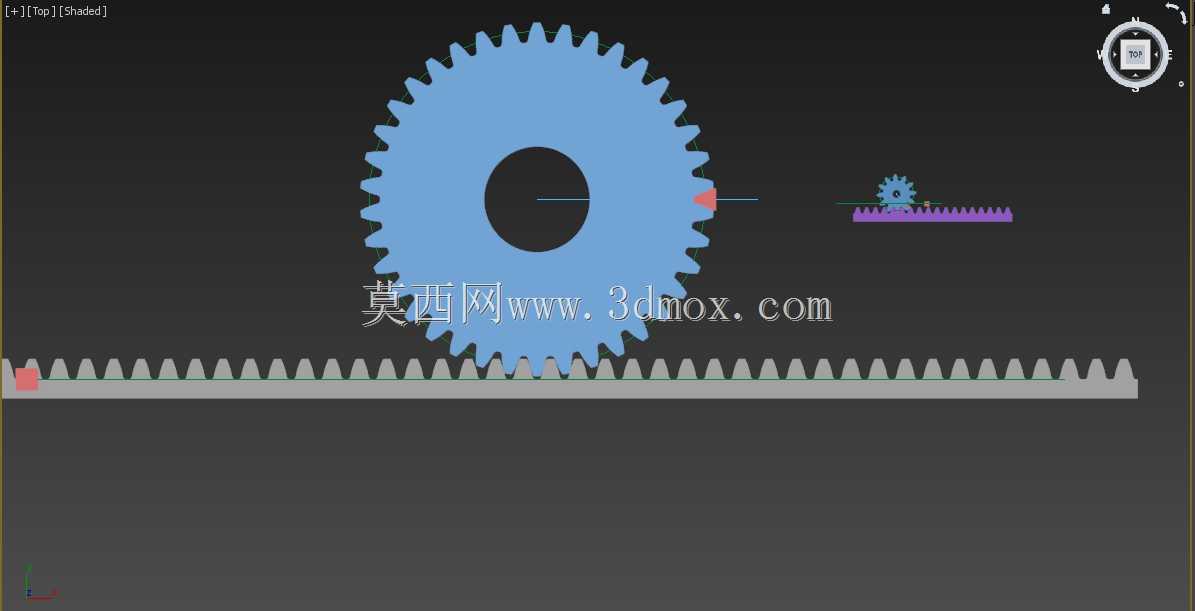

在各类中小型钻孔加工设备的进给单元设计中,齿轮齿条传动是实现直线往复运动的核心结构形式之一,这套传动结构的建模完全围绕钻机实际作业的载荷特性、进给行程需求展开,没有冗余的装饰性结构,所有几何特征都服务于传动效率、安装适配性与运行稳定性的实际要求。从结构功能来看,这套齿轮齿条副直接承担钻机主轴头的轴向进给动力传递,齿轮作为主动件与进给驱动轴连接,齿条通过安装基面固定在钻机的滑台导轨侧方,当驱动轴带动齿轮转动时,轮齿与齿条齿槽的啮合会将旋转运动直接转化为齿条的直线运动,进而带动安装在滑台上的主轴总成完成进刀、退刀动作,相比丝杠传动,这种结构能适配更长的进给行程,在深孔加工、大行程钻削作业场景下不会出现丝杠挠性变形导致的进给精度偏差,
同时传动响应速度更快,能适配频繁换向的钻削作业节奏。设计过程中首先明确了钻机作业的载荷边界:钻削过程中齿轮齿条副需要承受轴向进给力带来的齿面接触应力,同时要承受钻削振动带来的冲击载荷,因此齿轮的齿形采用标准渐开线直齿设计,齿顶高系数、顶隙系数都按照通用机械传动的标准取值,保证啮合重合度处于合理区间,避免单齿受力过大出现崩齿问题;齿轮中心的轴孔尺寸按照常规钻机进给输出轴的直径范围设定,轴孔侧方设计有键槽结构,用于安装平键实现周向固定,保证扭矩传递过程中不会出现打滑,齿轮端面的厚度经过核算,能覆盖常规中小型钻机最大钻削进给力下的齿根弯曲强度要求,不会出现轮齿断裂的失效问题。齿条部分的设计充分考虑了安装适配性,
齿条的基准安装面做了平面度公差约束,安装面上预留了均匀分布的螺栓沉孔,能直接通过内六角螺栓固定在钻机滑台的安装基面上,不需要额外加工转接板;齿条的总长度对应钻机的最大有效进给行程,两端设计有行程限位的凸台结构,能避免齿轮运行到齿条末端时出现脱齿、坠滑的安全问题;齿条的齿距与齿轮的模数完全匹配,啮合侧隙控制在合理范围,既不会因为侧隙过大导致进给反向时出现空程误差,影响钻孔深度的控制精度,也不会因为侧隙过小导致啮合卡滞,加剧齿面磨损。从安装边界来看,齿轮的安装中心高与齿条的节线位置完全对齐,建模时已经预留了齿轮与齿条啮合的中心距公差范围,装配时只需要调整齿轮轴的安装座位置,就能保证啮合间隙处于设计区间;齿轮的外径尺寸经过校核,
转动过程中不会与钻机滑台的护罩、导轨安装面发生运动干涉,齿条的宽度尺寸适配常规钻机滑台的侧边安装空间,不需要对原有钻机的滑台结构做大规模改造就能直接替换安装。在实际应用场景中,这套传动结构不仅能用于立式台钻的进给系统,也能适配卧式钻床、龙门钻的长行程进给单元,甚至可以移植到需要直线往复传动的其他木工机械、金属切削设备上;建模过程中所有的齿形特征都通过参数化方式生成,调整模数、齿数、齿条长度等参数就能快速适配不同规格、不同进给行程的钻机设计需求,不需要重新从零开始绘制齿形,能大幅缩短结构设计阶段的建模周期。针对钻机作业时粉尘较多的工况,齿轮与齿条的啮合位置在结构设计上预留了润滑脂加注的空间,日常维护时只需要定期在齿面涂抹润滑脂,就能降低齿面磨损,延长传动副的使用寿命;齿轮的两侧端面没有多余的凸缘结构,方便安装防尘罩遮挡钻削产生的铁屑、粉尘,避免硬质颗粒进入啮合齿面造成齿面拉伤。整套结构的几何尺寸完全遵循机械设计手册中齿轮齿条传动的设计规范,没有随意设定的非标准参数,加工时只需要按照常规的齿轮、齿条加工工艺就能完成制造,不需要定制特殊刀具,能有效降低零部件的加工成本,适配批量生产的需求。
