手持气动砂带打磨机结构造型设计

　　这套手持砂带打磨设备的三维结构围绕狭窄空间内的金属修磨作业展开，机身采用紧凑的枪式布局，主体为容纳气动马达的筒形壳体，前端布置砂带张紧与导向机构，侧向伸出的两根管形结构分别承担进气、排气或辅助握持的功能，使操作者在焊缝清理、铸件飞边去除、钣金边角倒圆等工况下能够稳定施力。与大型台式砂带机不同，该类工具需要贴近工件表面长时间操作，因此结构设计中把重心尽量靠近握持区域，前端张紧臂保持细长形态，以便伸入管件交汇处、箱体内侧、支架焊缝等普通砂轮难以到达的位置。

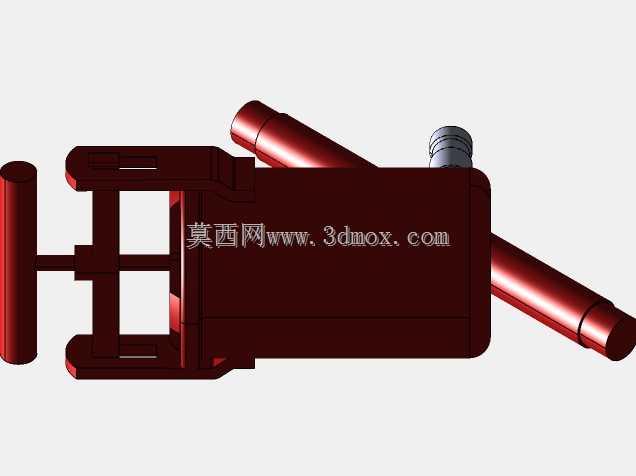

　　砂带回路是整机功能的核心。模型中前端主动轮与前端导向轮之间形成狭长的打磨工作面，砂带包覆在两轮外侧，运转时依靠轮面摩擦带动环形砂带高速移动。靠近工作端的接触臂承担砂带背面支撑，其宽度决定有效打磨面；臂端轮廓需要做圆滑过渡，避免砂带在高速弯折过程中出现局部应力集中。张紧机构通常集成在摆臂与机身连接处，通过偏心轴、弹簧或锁紧螺钉调节两轮中心距，使砂带在更换后获得合适张力；张力过小会造成砂带跑偏或打滑，过大则增加轴承负载并使砂带接头过早疲劳。建模时需要保留张紧调节行程，不能只按静态装配位置处理，否则后续工程图中无法表达维修拆装和砂带更换空间。

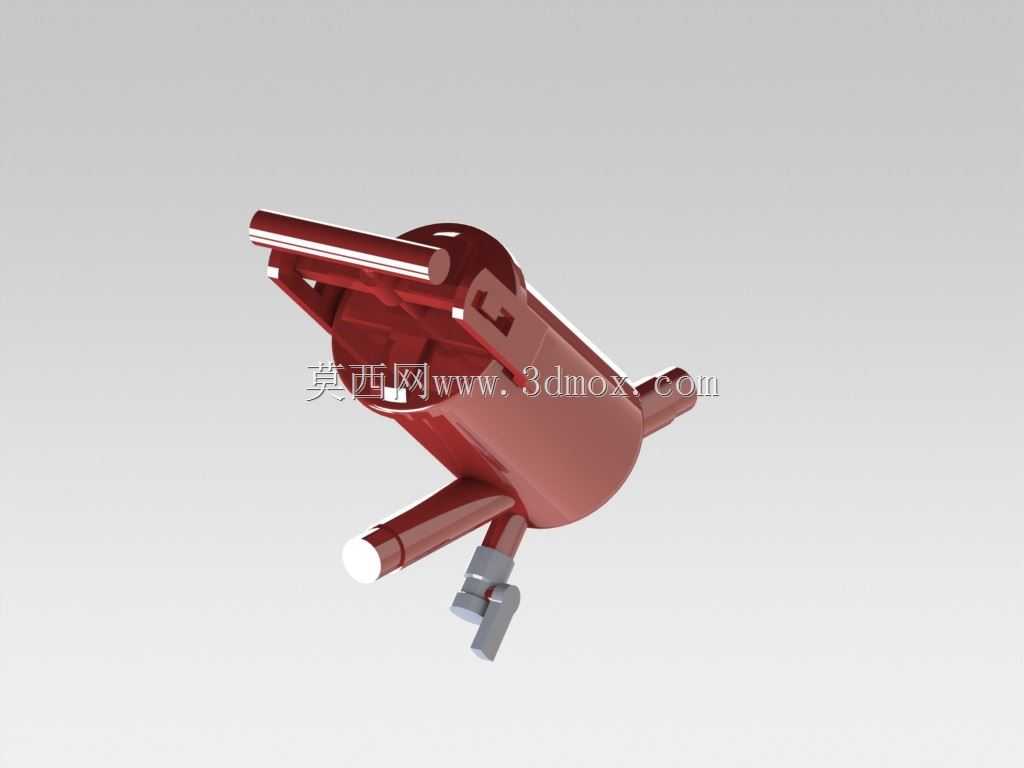

　　动力部分采用气动马达方案，适合焊接车间、铸造后处理和装配现场使用。压缩空气经接口进入机身内部，驱动叶片式或涡轮式马达旋转，再通过内部传动件带动主动轮。气动方案的优势在于过载时转速可自然下降，机身不必承受电机那样的热积累，且在频繁启停、金属粉尘较多的环境中维护相对简单。机身下方的小型接头和灰色控制件对应气路开关或调节结构，操作者握持时可通过扳机或旋钮控制启停与转速。侧向管路的走向需要避开手腕和工件，模型中管路沿壳体切线方向伸出，既减少气管弯折，也降低作业时与钣金边缘干涉的概率。

　　从外形尺寸与安装边界看，整机长度主要由前端张紧臂决定，筒形机身直径需容纳马达转子、轴承和气道，外部不能出现突兀的大凸台。前端两轮的中心距、接触臂宽度和砂带周长构成一组相互约束的参数：臂越长，可接触的深腔区域越大，但砂带悬空段变长，打磨压力下容易产生弹性退让；臂越短，刚性和跟随性更好，但可达性受限。实际选型时，平面焊缝重磨倾向较宽接触臂，以获得稳定磨削面；管件坡口和角落修磨则使用窄臂或圆弧端头，使砂带能够贴合曲面。三维布局中应检查砂带外侧到壳体、手柄、气管接头的最小间隙，尤其在摆臂张开更换砂带时，周围零件不能阻挡环形砂带脱出。

　　壳体上的红色包覆件不仅是外观面，也承担隔热、防滑和防护作用。气动工具在连续作业中会因压缩空气膨胀和摩擦产生温度变化，握持区需要与内部马达腔保持一定隔层；表面筋条和分段造型可提高手部摩擦力，同时增强壳体抗冲击能力。前端靠近砂轮和金属飞溅的区域应避免薄弱悬伸，螺钉孔、定位销和装配止口需要布置在受力路径上。主动轮轴承受径向磨削力和砂带张力，轴承座与壳体连接区域应保留足够壁厚；导向轮轴则受到周期性砂带偏载，轴端固定方式要便于拆卸，并防止高速旋转下松动。

　　在实际生产场景中，这类砂带机常用于钢结构焊缝余高修平、冲压件切口去毛刺、铸件浇冒口残留打磨、机械零件圆角抛光以及车辆改装中的钣金修整。相比手持砂轮，砂带磨削接触面积大、散热条件好，烧伤工件的风险较低；相比锉刀和手工打磨，它的材料去除效率更高，且表面纹路均匀。设计三维模型时，不能只关注外壳造型，还应把砂带作为运动包络的一部分进行校核：砂带运转时可能存在小幅横向窜动，轮面通常带有微凸 crown 形状以自动对中，周边护罩和机架需要留出窜动量。维修边界同样重要，后端盖、进气接头、张紧螺钉和轮轴的拆装方向应明确，避免在现场维护时必须拆出整个内部机芯。

　　整体结构体现了小型气动磨削工具在可达性、握持平衡、砂带张紧和安全防护之间的折中。筒形机身提供动力安装空间，细长臂部伸入复杂工件，侧向管路改善操作姿态，前端轮系保证砂带稳定运行；各部分尺寸相互牵制，需要结合打磨对象、砂带规格和人体操作姿态共同确定。
