穿越机TBS天线快装固定支座结构

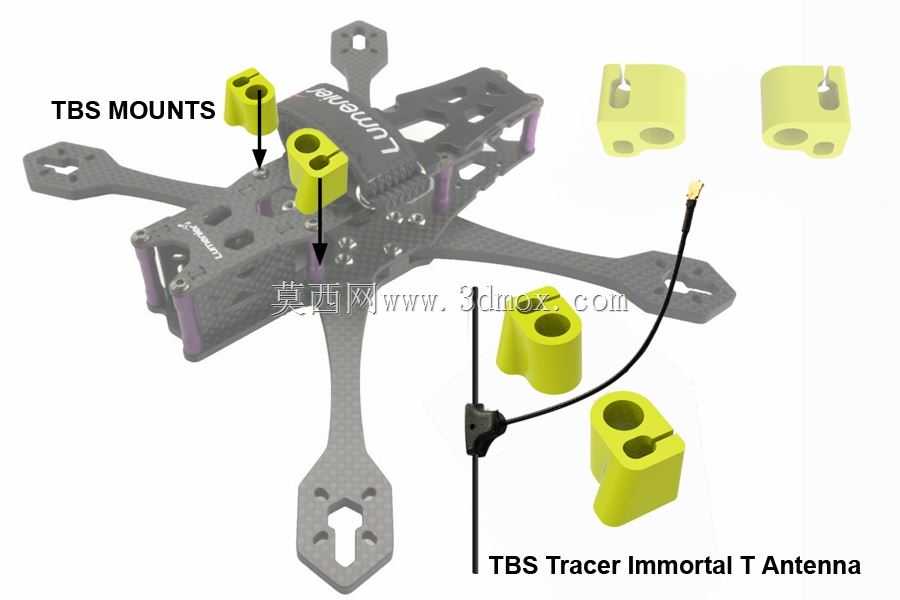

　　这套固定支座主要面向五寸自由式四旋翼机架的外置图传天线安装场景，针对飞手在花飞、近地刷障、林地穿越过程中天线根部反复受剐蹭、弯折后出现馈线破皮、接头松脱的问题做结构优化。支座采用分体式立座布局，安装位直接落在机架顶板预留的飞控堆叠区两侧螺孔上，不需要额外在碳板上重新打孔，也不会挤占飞控、电调、图传发射模块的堆叠空间。

　　从实际装机边界来看，支座本体高度控制在较低区间，凸起部分不会高出机架上层的运动相机安装基准面，炸机时相机镜头、机臂端头会先接触障碍物，天线座不会成为最先受力的突出点。支座中心开设贯通的天线穿线孔，孔径匹配不朽T天线外层馈线的外径，天线从支座底部穿入、顶端伸出后，根部预留一小段柔性弯折余量，侧向受撞时支座先承担剐蹭冲击力，馈线接头处不会出现硬折死弯。支座侧壁开设纵向窄缝，既可以在天线穿入后提供微量抱紧力，也能在受到超大侧向冲击时让缝口轻微张开泄力，避免碳板安装孔被硬力扯裂。

　　结构设计上特意把支座底部做了和碳板表面贴合的平整安装面，两个安装孔的孔距对齐主流五寸自由式机架顶板的标准螺孔间距，锁入两颗短规格M3螺丝后即可完全固定，不需要额外使用螺母锁附，装机时不用拆开整机架的电调堆叠层。支座顶端的限位槽刚好卡住天线外层的热缩防护段，天线伸出后保持近似竖直的姿态，全向辐射的信号覆盖不会因为天线歪斜贴到碳板上出现信号遮挡，飞手在远距离绕飞、翻转向下的时候图传链路的信号稳定性更有保障。

　　针对花飞场景的高频碰撞特性，支座外侧做了圆角过渡，没有尖锐的受力棱角，撞到树枝、铁丝网、水泥地面的时候，冲击力会顺着圆角面分散到整个安装座，不会在螺孔位置出现应力集中断裂。支座和机臂表面之间留出了足够的安全间隙，机臂在剧烈机动、着陆冲击下产生小幅形变时，也不会和天线支座发生运动干涉。整套结构同时兼顾了天线防护、信号姿态保持、装机便捷性三个核心需求，既可以用在日常花飞训练的机架上，也适合竞速后改装的休闲远航机型，打印制作时选用耐冲击的柔性耗材即可获得更好的防撞吸能效果，硬韧耗材搭配也能在支座受撞断裂时快速更换，不会损伤昂贵的天线本体与机架碳板。
