SOT723贴片半导体封装器件结构

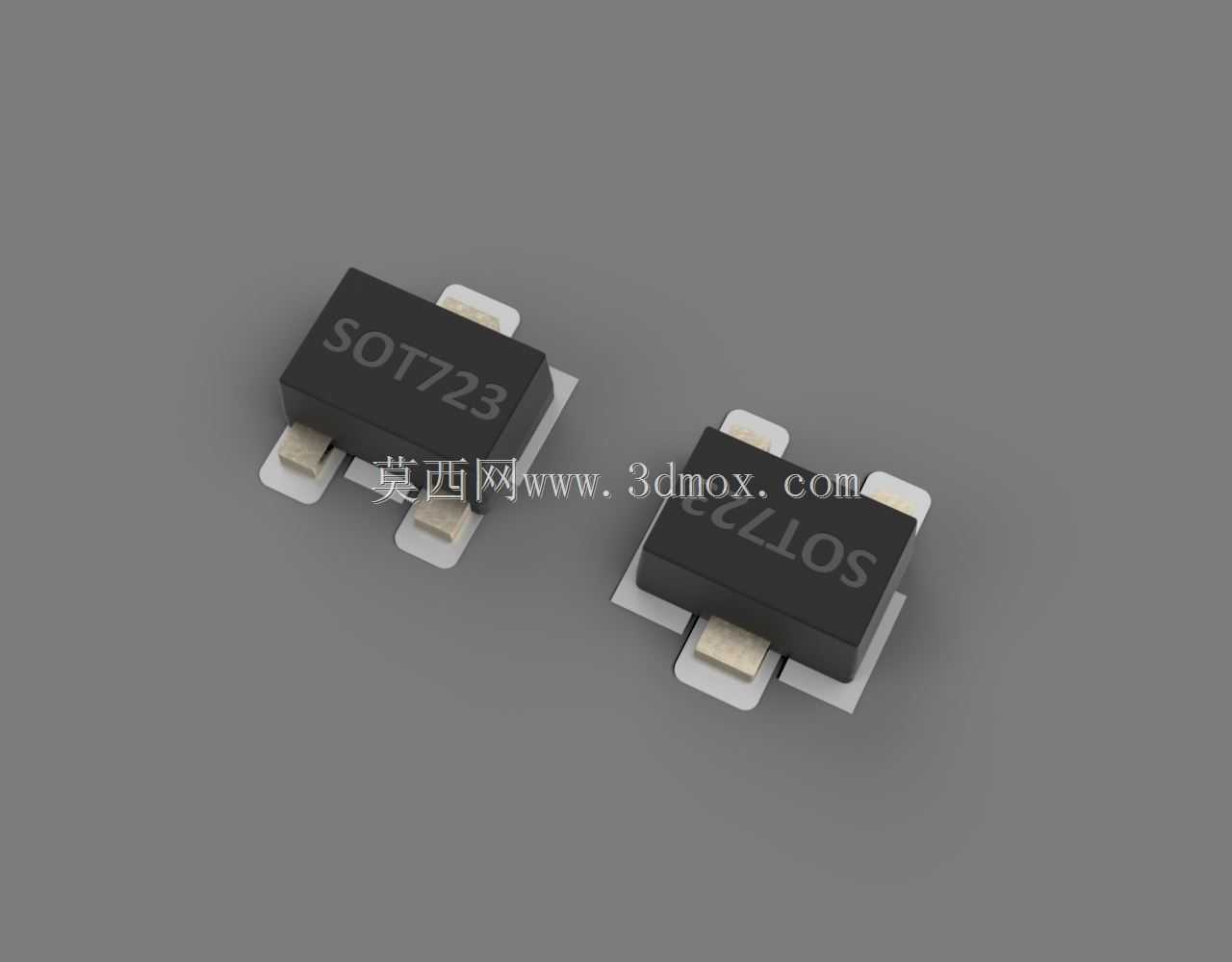

　　在消费电子、通信终端和小型控制板的布局工作中，SOT723这类小外形贴片封装经常出现在电源管理、信号切换、负载开关和局部保护电路附近。它不是独立设备，而是板级电路中的半导体承载封装，建模时需要把黑色塑封本体、外露金属引脚、焊盘接触区以及器件底部与PCB之间的间隙表达清楚。实际装配依靠回流焊完成，引脚通过锡膏与印制板铜箔连接，因此三维结构不能只做一个外观方块，否则在干涉检查、贴片程序校核和焊盘匹配时会失去参考价值。

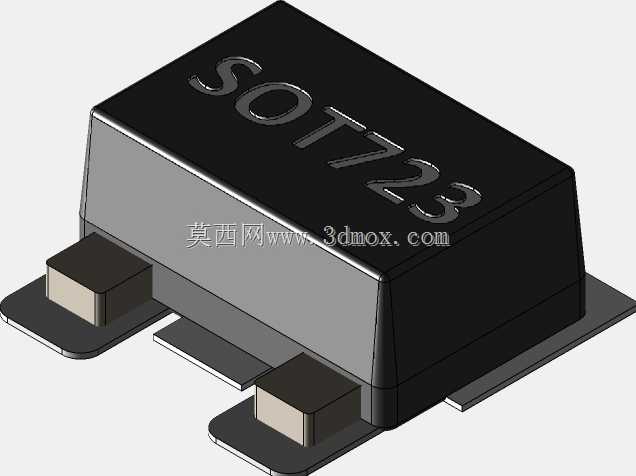

　　从结构上看，该封装采用低矮矩形塑封体，本体顶面平整，边缘带有模塑成型后的轻微倒角；引脚从本体两侧或底部伸出，经过弯折后形成贴近板面的焊接端子。引脚材料通常为铜合金框架，表面经过可焊性处理，模型中保留了端子的厚度、宽度、间距和外伸长度。这些尺寸直接决定钢网开口、吸嘴取料位置、焊盘占用范围以及相邻元件之间的安全距离。若引脚高度或弯折段被简化，贴装仿真中就难以判断器件落座后的姿态，也无法发现焊盘与端子偏位带来的风险。

　　设计这类元件模型时，应先以封装外形和PCB安装边界为约束，而不是从芯片内部功能出发。塑封体需要给出最大外形轮廓，便于结构工程师评估外壳、屏蔽罩、连接器和线束附近的空间；引脚部分则要反映真实展开与折弯关系，使焊接面位于同一基准平面。底部间隙不能忽略，它影响清洗、助焊剂挥发、焊点视觉检测以及底部是否需要预留丝印或阻焊空间。对于高密度通信板，器件周围还要考虑贴片吸嘴接触区，顶面不能被邻近高元件遮挡，回流过程中也应避免两端受热不均导致立碑或偏移。

　　应用场景上，SOT723封装常见于空间紧张的电路板，例如手持终端、接口转接板、传感器模块、电源小卡和通信外设。它承担的是晶体管、二极管阵列或小型功率器件的封装功能，电路设计人员关注电性参数，结构与工艺人员则更关注封装占地、端子共面性、耐温后的外形稳定性以及检修可达性。三维模型放入整机后，可以用于检查器件与壳体的最小间隙、导热路径是否需要铺铜、焊点附近是否有结构柱或卡扣压占，也能为自动化贴装提供视觉方向识别依据。

　　建模过程中，塑封本体可按规则长方体加端部倒角处理，但引脚不宜与本体合并成单一实体。分开表达有利于在装配中区分绝缘封装体和导电端子，也方便后续赋予材料颜色、做剖面示意或生成爆炸视图。引脚末端应保持平整贴装面，折弯圆角不宜过大或过尖：过大改变焊盘接触位置，过尖则不符合冲压引线框架的成型特征。本体上的标识字符可作为浅浮雕或贴图处理，用于人工核对方向，但一号位、极性标记或引脚识别特征不能省略，因为返修和贴片坐标校验都依赖这些视觉基准。

　　安装边界方面，需要同时控制本体高度、端子外廓、焊盘外扩区域和禁布区。板上预留的位置不只是器件投影面积，还包括焊点润湿范围、检测镜头视野、维修烙铁头操作空间以及邻近元件的安全间距。若器件靠近板边，还要考虑分板应力是否传递到引脚；若靠近发热芯片，则应评估塑封体受热和焊点疲劳。把这些边界纳入三维装配后，结构评审可以在开模或投板前发现高度冲突、方向错误和贴片干涉，而不是等到样机焊接后再通过返修掩盖问题。

　　整体而言，该模型的价值在于把小型半导体封装从符号化元件还原为可装配、可检查、可用于工艺沟通的板级零件。它的几何细节并不复杂，但对尺寸基准、引脚姿态、贴装面和方向特征的准确性要求很高。对于通信工具和电子产品设计团队来说，这类封装库模型越接近真实制造状态，PCB布局、结构堆叠、贴片生产和后期维护之间的衔接就越顺畅。
