皮特列夫管式组合异形管路构件

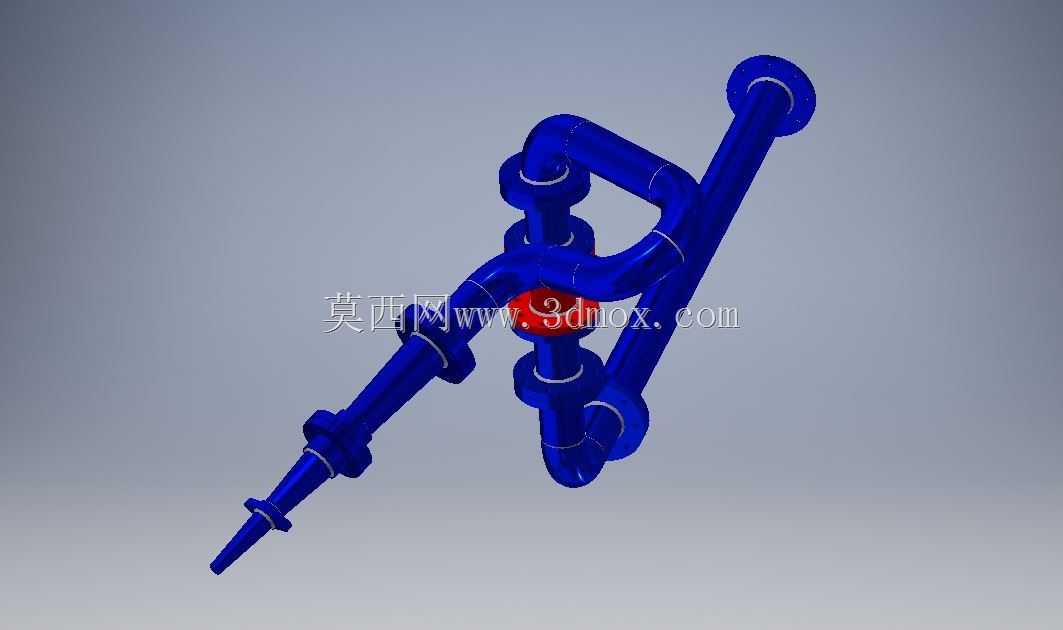

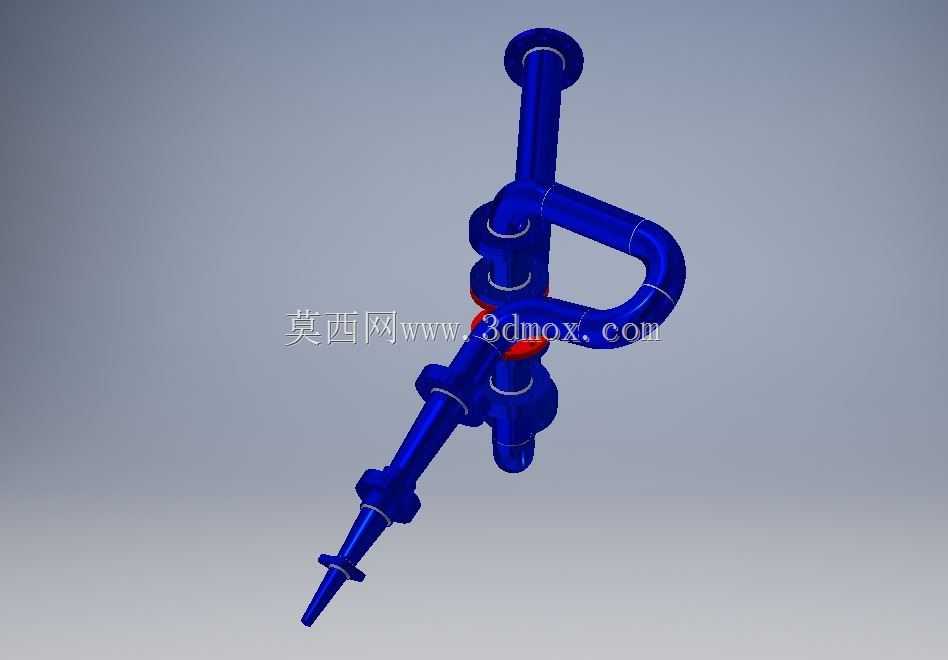

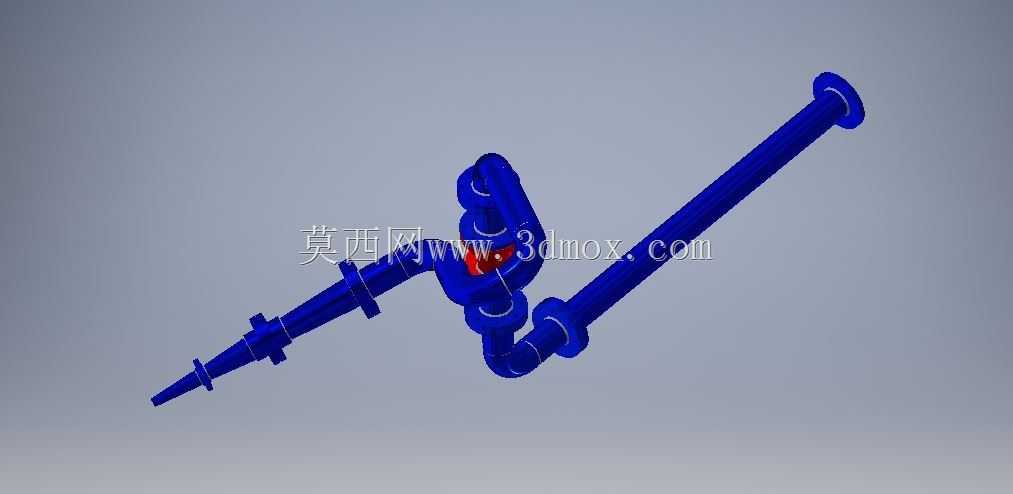

　　这套异形管式组合构件的结构搭建，最初是围绕狭小安装空间内的流体通路换向需求展开的，在化工配料工位、小型实验流体台架以及车载液压辅助回路里，经常会遇到标准弯头、标准直通管无法适配的走线场景：周边既有伺服阀块的凸起接口，又要避让走线桥架和设备护板，常规管件拼接不仅会多出三处以上密封接点，还会让管路整体外凸超出设备预设的安装边界，后期运维时护板拆装、滤芯更换都会被突兀的管段挡住。建模时先把所有外接接口的空间坐标逐一锁定，两端带法兰盘的直通主通路作为整个构件的安装基准，法兰端面的孔位按照现场配对法兰的螺栓分布圆预留匹配间隙，法兰盘厚度、凸台高度都参照中低压管路的通用安装规范设置，保证现场配对安装时螺栓可以顺利穿入，

　　不需要额外扩孔或者加装偏垫。多段弯折的旁通管路没有采用市面上常见的直角弯头拼接方案，而是用平滑过渡的弧形弯管一体成型，每一处弯管的弯曲半径都控制在管径的1.5倍以上，避免流体在转向处形成过大的局部压损，也减少了介质内含微小固体颗粒时对弯管内壁的冲刷磨损。不同管段交汇的核心位置设置了加厚的连通腔体，腔体内部做了圆弧导流过渡，不会出现直角死区造成介质滞留，对于输送易沉积的浆料或者需要定期循环清洗的工况，这种无死角的流道设计能大幅降低冲洗耗时，也避免残留介质长期堆积腐蚀管壁。整个构件的所有管段连接位置都设计了环形的定位凸缘，一方面在装配时可以快速对齐相邻管段的同轴度，不用反复调校管段角度；另一方面这些凸缘也可以作为管夹的固定点位，

　　现场安装时可以根据周边机架的空位，任选凸缘位置加装固定管卡，不用额外在管身上焊接固定支架，既减少了焊接工作量，也避免焊接热应力造成管段变形。从安装边界来看，整个构件的最大外轮廓在三个轴向的尺寸都经过反复校核，斜向延伸的渐缩管段末端做了阶梯式的接口缩径，最外端的小管径接口可以直接对接小口径的仪表引压管或者采样管路，斜向角度特意避开了主通路法兰的螺栓操作空间，实际装配时扳手可以全程无阻碍地拧动法兰螺栓，不会被斜向管段卡住。在实际工况适配性上，这套构件既可以用在低压水循环系统里做分流汇流通路，也可以替换小型液压站里的零散连接管路，一体成型的组合式结构把原本需要七八个独立管件拼接的通路整合为一个整体组件，出厂前可以一次性完成压力测试，

　　现场安装时只需要对接两端的主法兰和侧边的小口径接口，就能完成整个通路的布设，大幅减少了现场配管的工作量，也降低了多个密封点同时出现泄漏的概率。建模过程中所有管壁厚度都按照公称压力对应的壁厚标准做了等厚处理，弯管位置没有出现拉伸减薄的结构缺陷，流道内壁的所有转折处都做了光顺处理，流体通过时的湍流区域被控制在很小的范围内，日常运行时的管路振动也比多段拼接的管路更低，不需要额外加装过多的管夹来抑制共振。
