工业重载悬臂支撑导向焊接机架结构

　　这套悬臂式支撑导向机架，在车间产线改造、工位工装搭建以及非标自动化设备的侧边承载场景里使用频率很高。很多做产线布局的工程师在规划侧边工位时，经常会遇到设备主体侧边需要外伸承载、同时要给移动作业部件预留直线导向路径的需求，常规的标准铝型材框架虽然拼装快，但在承受偏载、长期受交变冲击力的工况下，型材连接节点容易出现松动，反复锁紧维护反而耽误产线运行，这种采用厚钢板折弯、组焊成型的一体式悬臂机架，刚好能覆盖这类重载外伸的使用需求。

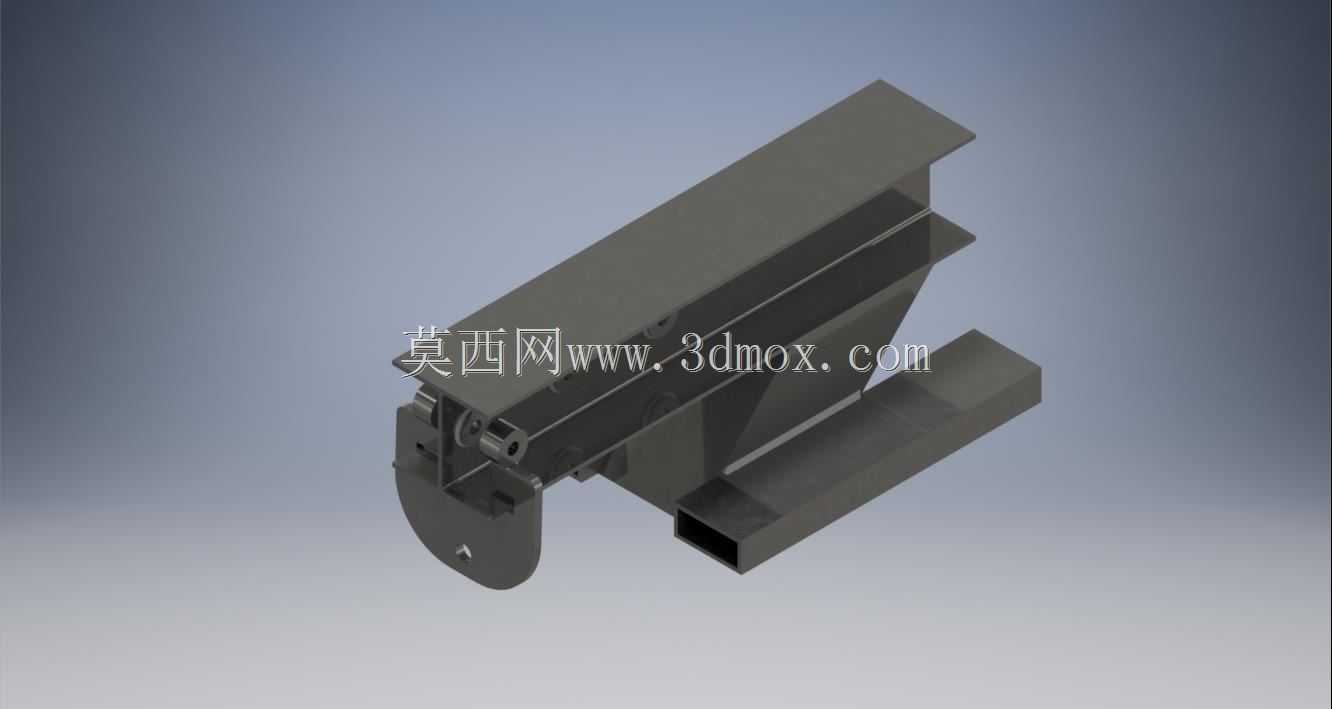

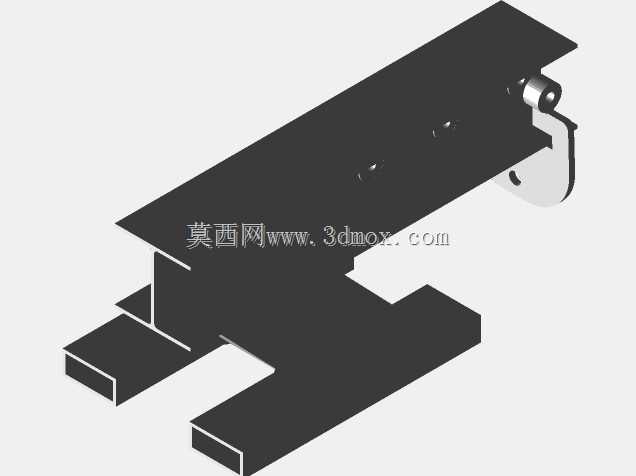

　　从结构功能拆分来看，整套构件分为三个核心功能段：最上方的长条形顶梁是主要承载段，采用槽型折弯截面，相比同重量的实心方钢，槽型截面的抗弯截面系数更高，垂直方向的承重能力更强，梁体侧面预留的多个安装孔位，可以直接固定直线导轨、拖链支架或者作业执行组件，孔位间距按照通用工业安装模数排布，后期加装传感器、行程限位块的时候不需要二次在梁体上钻孔攻丝，避免焊接成型后的机架现场加工破坏漆面和焊接应力层。下方平行布置的下托梁和顶梁形成双梁平行布局，两根梁之间预留的空隙刚好可以容纳滑动模组的滑块行程，移动部件在两根梁之间做直线往复运动时，上下梁可以同时承受滑块传递的径向窜动力，避免单梁悬臂受侧向力出现扭转变形。端部的弧形安装立板是整个悬臂的固定基座，板体上加工了大直径的定位销孔和多个螺栓过孔，安装时可以先通过定位销和主机架的定位孔完成对位，再穿入高强度锁紧螺栓固定，弧形的板边轮廓不是外观装饰设计，而是为了分散悬臂根部的焊接应力：常规直角对接的焊道在悬臂受载时，转角位置会出现应力集中，长期受载容易在焊根位置产生疲劳裂纹，把立板外侧做成圆弧过渡，让焊道从梁体到立板的衔接路径平顺过渡，载荷传递路径没有突变拐点，根部的抗疲劳寿命能提升不少。

　　设计这套结构的时候，首先要核算的就是悬臂的挠度边界，外伸端在满载工况下的下挠量必须控制在行程精度允许的范围内，如果下挠量过大，固定在梁上的导向导轨会出现直线度偏差，移动滑块运行时就会出现卡滞、磨损不均的问题。建模阶段先按初选的板厚做截面属性赋值，模拟端部施加额定偏载时的变形云图，要是初始设计的下挠量超出阈值，优先增加顶梁的折弯翼缘高度，而不是单纯加厚板件——增加截面高度对抗弯刚度的提升效率远大于增加板厚，还能控制整体构件的重量，避免悬臂根部对主机架造成过大的附加弯矩。梁体之间的连接筋板布局也经过考量，没有在整个梁段满焊封闭筋板，而是间隔布置三角加强筋，既保证两根梁之间的连接刚性，又能给内部走线、安装管路预留出穿行空间，设备的线缆、气管可以顺着梁间的空隙从端部基座一直排布到外伸端的执行部件，不需要在机架外侧额外加装拖链槽，外观更整洁也能避免管线被外物剐蹭。

　　安装边界方面，整套机架的固定端完全依托端部立板完成对接，对接面要求和主机架的安装面贴合后局部间隙不超过0.05毫米，如果对接面存在平面度误差，锁紧螺栓后会把立板拉变形，连带顶梁出现扭曲，所以安装前要先清理主机架安装面的焊渣、喷漆凸起，必要时用打磨机把对接区域修平。机架外伸段的下方要预留出足够的安全作业空间，下托梁底部到安装基准面的垂直距离，要大于下方工件、工装的最大高度，避免移动模组运行时和下方物件发生干涉。侧向的安装空隙也要留出扳手操作空间，端部立板的锁紧螺栓需要从外侧穿入，机架侧边和周边防护板、其他设备构件之间至少留出五十毫米的操作间隙，方便后期维护时可以直接用扭矩扳手复核螺栓预紧力。整套构件的焊接成型后要做去应力退火，消除焊接过程中产生的内应力，再整体进行龙门铣加工，把端部立板的对接面、顶梁的导轨安装面一次装夹加工完成，保证两个面之间的平行度、垂直度公差符合装配要求，后期安装导轨时不需要额外垫铜皮调整直线度，装配效率和长期运行稳定性都能得到保障。这类焊接机架在非标设备里经常作为侧边作业单元的承载基体，比如侧边检测工位、侧边上下料机械手的支撑梁，结构简单刚性足，适配的工况范围很广。
