坎帕纳BBAFLOWAY法兰式回转壳体

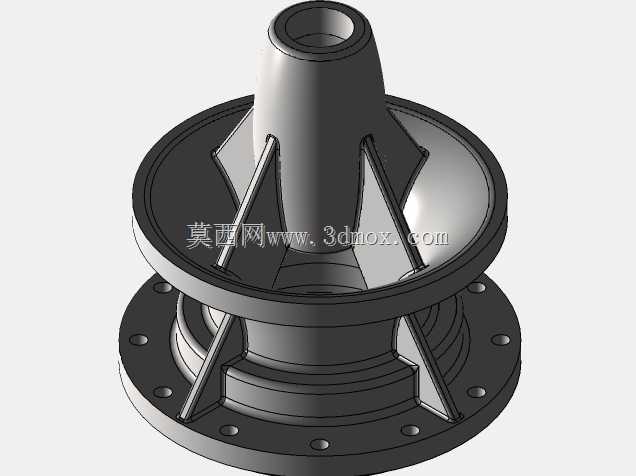

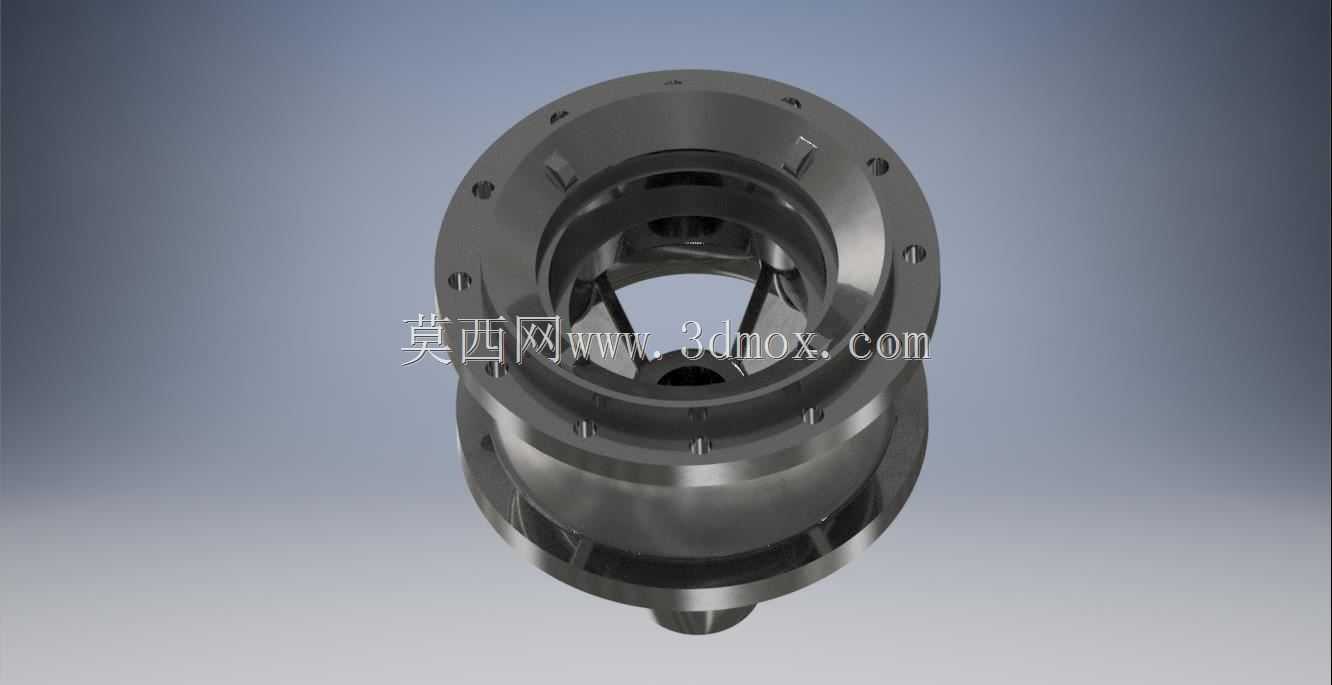

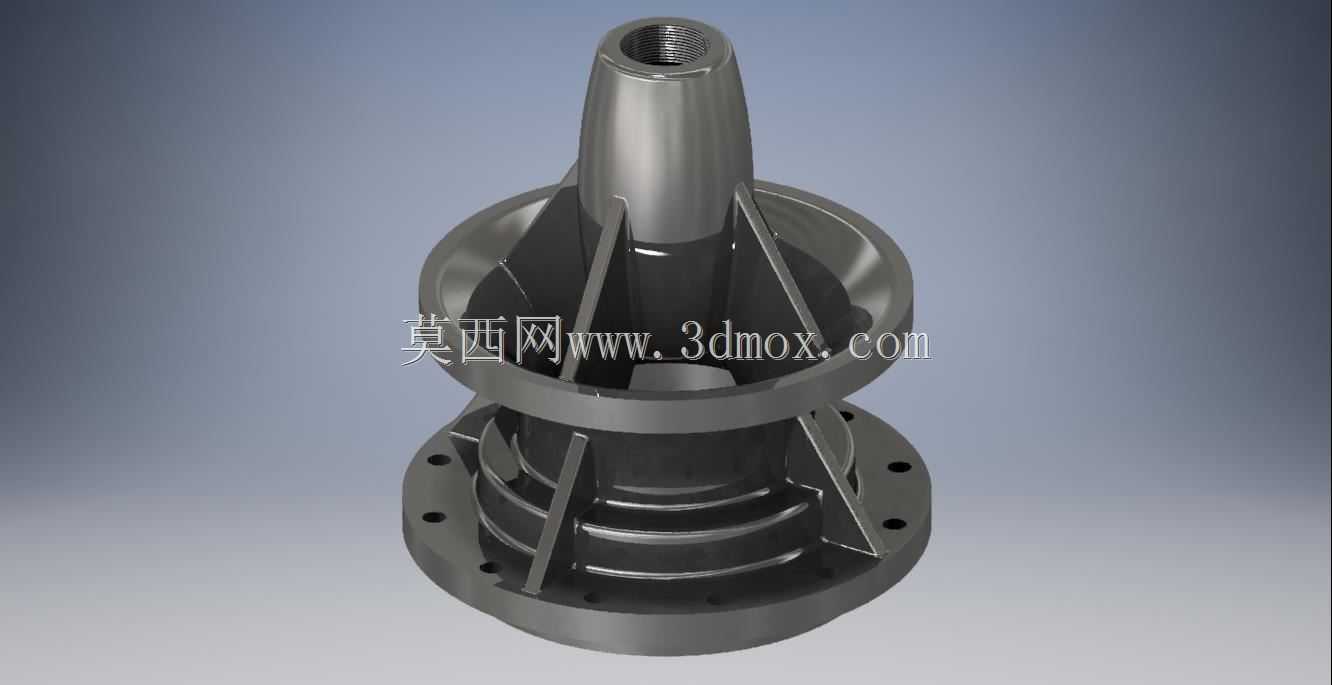

　　该回转壳体类零件在成套工业设备中承担支承、定位与介质导向的复合作用，常见于流体输送单元、旋转传动机构以及需要同轴安装的动力转接部位。零件整体采用阶梯筒形布局，上端设置大直径法兰盘，法兰端面沿圆周均布安装孔，用于与外部机座、管路端盖或驱动端部件进行螺栓紧固；中部为多层环形台阶，既形成轴向定位面，也为内部轴承、密封件或导流叶片预留装配空间；下端逐渐收束并延伸出小直径接口，可对接管路、轴套或下游执行组件。

　　从现场装配角度看，上端法兰的螺栓孔分布决定了零件与配对法兰的周向对位关系，建模时需要严格控制孔位所在分度圆直径、孔径与端面垂直度，避免装配后出现密封面贴合不均或连接螺栓受偏载。法兰背面与筒身过渡处采用圆角衔接，能够降低铸造或机加工过程中的应力集中，也可减少设备运行振动在拐角处诱发裂纹的风险。中部环形凸缘不仅是外观上的加强结构，更在轴向堆叠装配中充当限位肩面，相关宽度、直径差和端面跳动都会影响内部组件的压紧余量。

　　零件内部并非简单直通孔腔，而是呈现多段同轴腔室与放射状支撑结构。内腔支撑肋将中心区域与外圈筒壁连接起来，使扭矩、径向力和内压载荷能够在壁体之间分散传递；肋条之间形成的开放窗口可供流体通过，也可为检修、减重或介质分流提供通道。设计这类结构时，需要在刚度与通流面积之间取得平衡：肋条过薄会削弱支承能力，在冲击载荷或交变压力下容易变形；肋条过厚则会占用内部通道，增加流阻并造成局部涡流。内腔各台阶直径应与密封件、轴承外圈或衬套的标准尺寸相匹配，配合面的粗糙度和同轴度需在工程图中明确约束。

　　外形尺寸方面，模型以竖直轴线为基准展开，最大轮廓集中在上方法兰盘，安装边界首先受法兰外径和螺栓孔分度圆控制；设备布局时应在法兰周向预留扳手空间，保证螺栓能够从外侧顺利装入和拧紧。筒身外径沿轴向逐级变化，外围相邻部件不能仅按最大圆柱面预留间隙，还需核对各层凸缘的实际半径差，防止装配路径中发生干涉。下端接口直径较小，但在与管路或轴系对接时，应保留足够的轴向插入距离和密封压缩量；若设备存在热膨胀，还需结合管线补偿方式判断接口处是否需要预留伸缩余量。

　　该结构的建模思路适合采用旋转特征建立主体轮廓，再通过圆周阵列完成法兰孔、内腔肋板和局部加强结构。对于工程应用而言，单纯生成外观实体并不足以支持后续制造，还应继续补充关键配合直径、法兰密封面宽度、孔位公差、圆角半径以及内腔通道的最小通过尺寸。若用于铸造生产，需检查各壁段厚度过渡是否平缓，避免厚壁部位形成缩孔；若采用焊接或切削加工，则应关注刀具可达性，尤其是深腔内部肋根和台阶交角处的加工空间。

　　在整机系统中，这类壳体通常不是孤立零件，而是连接固定端与旋转端、固定管路与运动机构的中间载体。其上端法兰提供稳定安装基准，中部腔体容纳功能组件，下端接口完成动力或介质传递，三者沿同一轴线布置，有利于控制径向跳动和装配累积误差。实际选型或改型时，可依据外部连接标准调整法兰孔数与孔径，依据内部元件尺寸修改腔室台阶，依据流量或转速需求调整肋条数量和窗口面积，从而在保持主体结构形式不变的前提下适配不同工况。
