离心式金属叶轮转子结构设计

　　该构件为典型离心式叶轮转子总成，在工业通风、物料气力输送、烟气引风、局部排风系统中承担核心能量转换作用，运行时随主轴高速回转，通过叶片流道对流经的气态介质做功，提升介质压力与动能，驱动介质沿管路完成定向输送，常见于工业除尘引风机、车间排风系统、小型物料输送风泵、燃烧设备供风单元等工况场景。

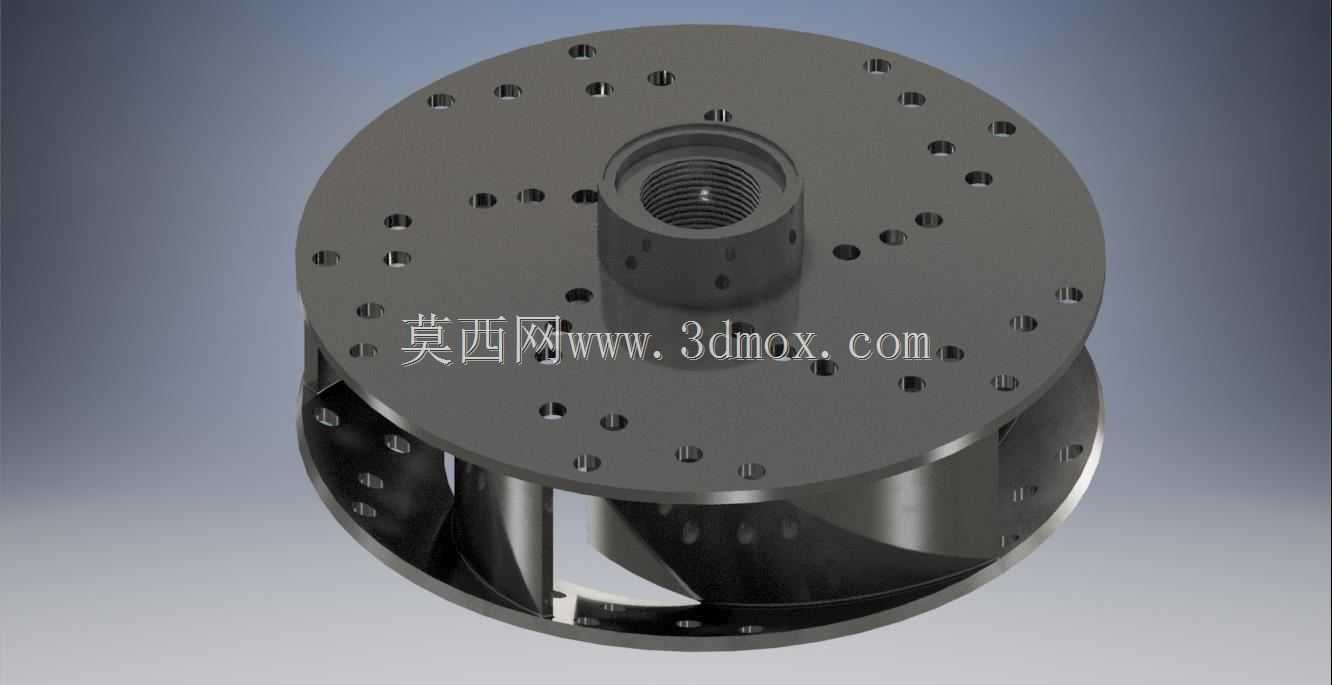

　　从整体结构来看，构件采用上下双轮盘夹装弧形叶片的闭式叶轮布局，上端轮盘为完整圆形承载板，中心凸起设置带内螺纹的轮毂连接座，轮毂内孔加工全段内螺纹，可直接与带外螺纹的驱动主轴旋合装配，无需额外键连接即可传递旋转扭矩，装拆便捷，适配小型直联驱动的风动设备；上端轮盘盘面沿多圈同心圆轨迹均匀布设大量贯通小孔，这类孔位一方面可作为叶轮做动平衡校验时的配重调整位点，现场装配调试时可通过在对应孔位加装配重块、去除局部余量修正转子的动不平衡量，抵消高速旋转产生的振动，另一方面部分孔位可作为轮盘与叶片、下端轮盘的连接定位孔，若采用分体装配工艺，可通过紧固件穿入孔位完成各部件的锁固，若为整体铸造成型后加工，孔位也可减轻轮盘整体自重，降低转子转动惯量，减少驱动电机的启动负载。

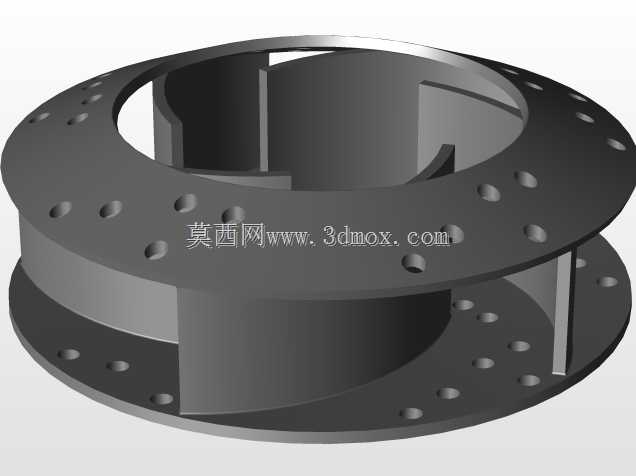

　　上下轮盘之间沿圆周均匀排布多片后弯式弧形叶片，叶片型线顺着旋转方向平滑弯曲，流道从叶轮中心入口向轮缘外侧逐渐扩宽，气态介质从叶轮轴向中心区域进入流道后，随叶片回转获得离心力，沿弧形流道向轮缘方向流动，过程中流速逐步转化为压力能，后弯叶片的型线设计可降低介质在流道内的流动冲击损失，提升叶轮运行效率，同时弱化气流脉动产生的运行噪音；叶片两端分别与上下轮盘的内侧表面贴合固定，下端轮盘为带中心通孔的环形结构，对应介质轴向进入叶轮的通流入口，轮盘外缘同样布设一圈连接小孔，可与后端的风室壳体、密封端盖做定位装配，限制叶轮的轴向窜动间隙。

　　设计层面优先考量转子的同轴度与动平衡性能，所有孔位均采用圆周均布排布，保证叶轮周向质量分布均匀，中心轮毂的轴线与轮盘端面保持严格垂直，避免高速旋转时出现偏摆；叶片的曲面弧度经过流道顺滑过渡处理，不存在突兀的折角，减少介质流经时的涡流损耗；整体构件选用金属材质加工，结构刚性充足，可承受高速回转产生的离心拉应力，长期运行不易出现叶片变形、轮盘开裂的问题。安装边界方面，叶轮中心轮毂的内螺纹规格适配对应直径的驱动主轴，装配时需保证叶轮端面与主轴轴线垂直度公差控制在合理区间，上端轮盘的外圆直径为叶轮的最大回转外径，安装时需与外围风罩内壁保留均匀的径向间隙，避免运转过程中出现刮蹭，下端轮盘的入口端面对准风室的进风通道，保证介质可顺畅进入叶轮流道，整体结构紧凑，非常适配小型直联式离心风泵的配套使用需求。
