带法兰锈迹弯管工业管路构件

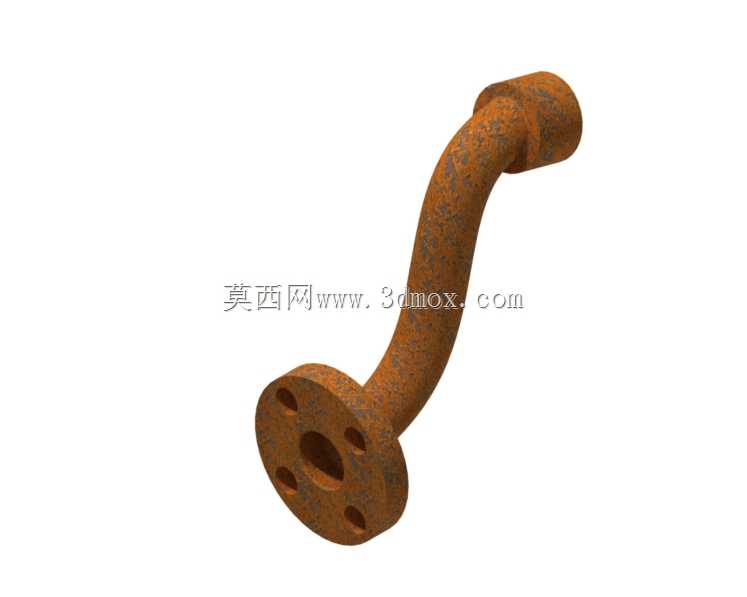

　　该弯管构件属于工业流体输送系统中的转向连接部件，一端采用四孔法兰盘作为固定连接端，另一端为同轴短接端头，管身采用平滑弧形弯曲结构，整体表面做锈蚀质感处理，还原了长期在户外、工矿厂区、老旧泵站等场景服役后的铸铁/钢制管路外观，在管路布局设计、厂区管线改造仿真、老旧设备逆向建模、工业场景可视化搭建项目中都有很高的复用价值。

　　从实际工程使用场景来看，这类带法兰的弯向管路常出现在给排水泵站、化工介质输送管线、暖通循环水系统、矿山 slurry 输送管路以及老旧厂区的工艺管线改造环节：当管线走向需要避让设备基座、梁柱、其他并行管线时，无法使用直管直接对接，就需要这类定制曲率的弯管来完成流向转向，同时法兰端的设计可以让管件在不破坏相邻直管段的情况下完成拆装更换，后期运维时只需松开法兰螺栓即可将整段弯管吊出，更换密封垫或者对管内壁做冲蚀、结垢检查，比焊接式弯头的维护效率高很多，尤其适合介质带轻微腐蚀性、管线需要定期开罐检修的工况。

　　结构设计层面，这款弯管的法兰端采用标准四孔均布布局，法兰盘面和管身轴线保持垂直，法兰中心的通孔和管内流道完全贯通，盘面预留的螺栓孔位置匹配常规PN10/PN16等级的法兰配对尺寸，安装时螺栓可以从四个方向对称穿入，锁紧过程中对角分步拧紧，避免法兰面受力不均导致密封垫片压偏泄漏。管身的弯曲段没有采用直角急转结构，而是用大曲率圆弧过渡，这种设计首先能降低流体在转向处的局部阻力：如果用90度直角弯头，介质流经转角时会在拐角外侧形成涡流区，不仅会增加泵组的输送扬程损耗，含固体颗粒的介质还会持续冲刷拐角外侧管壁，长期运行后很容易出现磨穿漏液；大曲率弯管的流道走向顺滑，介质流向变化平缓，压损可以比直角弯头降低30%以上，同时颗粒对管壁的冲刷角度更平缓，管件的服役寿命能明显延长。

　　从安装边界和尺寸适配的角度考量，建模时已经把两端的连接接口位置、弯管的整体外轮廓占位、法兰盘的外径和厚度都做了1:1的还原：在做整机或者厂区管线的三维布局时，工程师可以直接把这个构件调入装配体，先对接两端的管线接口，再检查弯管弧形外轮廓和周边设备、桥架、梁柱的安全间隙——尤其是在管线排布密集的泵房内，弯管的弯曲凸起部分不能和相邻的阀门手轮、电缆桥架、设备检修门发生干涉，要预留出至少几十毫米的操作空间，方便后期法兰螺栓的穿入和扳手拧动作业，同时弯管下方要预留支撑位，大口径的充液弯管自身重量加上管内介质重量很大，不能完全靠两端法兰承接载荷，需要在弯管的弧形段下方加装管托，把载荷传递到地面支架或者钢结构梁上，避免长期运行后法兰连接处受弯变形出现密封失效。

　　这款模型的锈蚀外观处理也贴合工程可视化的实际需求：在做老旧工厂数字化孪生、设备改造前后效果对比、工业动画演示项目时，全新镀锌或者刷漆的管件无法体现服役多年的管线状态，这个带均匀锈蚀纹理的弯管可以直接放入老旧车间场景，和周边的旧泵、旧阀门、锈蚀支架的视觉风格完全统一，不需要后期再额外做材质贴图调整。结构细节上，管身和法兰的衔接位置做了自然的过渡圆角，没有出现建模时常见的曲面拼接缝隙，法兰端面上的螺栓孔为完全贯通结构，流道内壁连续顺滑，在做流体仿真前的几何清理时，不需要额外修补破面，可以直接抽取内流道网格，模拟不同流速、不同介质下弯管内部的压力分布和冲蚀速率，帮助工程师判断现有弯管的曲率设计是否满足工况要求，也可以以此为基础调整弯曲半径、法兰厚度，衍生出不同压力等级、不同通径的系列化弯管构件，覆盖从低压循环水到中压工艺管线的不同使用需求。
