六叶轴流散热风轮结构造型设计

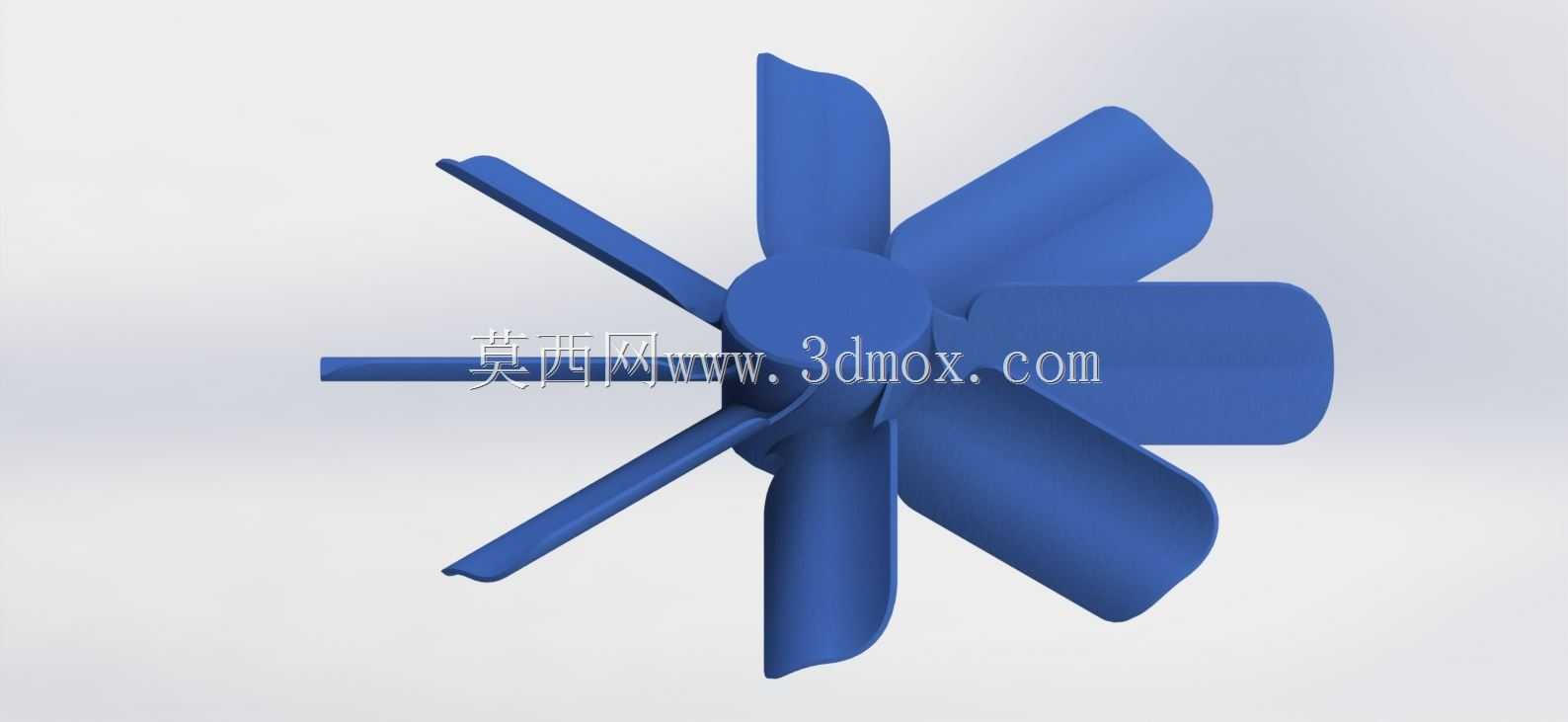

　　该模型呈现的是一款轴流式散热风轮，整体由中心轮毂、六片空间扭转叶片以及轴向伸出的安装配合段构成，属于通风散热系统中直接推动空气流动的核心旋转部件。风轮采用一体成型的外观表达，叶片沿轮毂周向均匀分布，相邻叶片之间保持约六十度的相位角，这种布置有利于在旋转过程中形成连续、稳定的气流，降低单叶片通过固定结构时产生的周期性脉动。

　　从实际使用场景看，这类风轮常见于机柜散热、电子设备冷却、小型风冷机组、充电桩通风、工业控制柜以及需要强制对流的紧凑型设备内部。设备运行时，电机带动风轮绕轴线旋转，叶片前缘切入空气，叶面对气流施加轴向和少量径向的动量，使空气沿风轮轴向通过散热通道，带走换热器、功率模块或机箱内部积聚的热量。与普通生活风扇相比，工业散热风轮更关注风量、风压、噪声、动平衡以及与安装腔体之间的匹配关系，因此叶片并非简单平板，而是具有明显的空间弯扭和宽度变化。

　　模型中叶片根部与轮毂圆滑过渡，这种处理方式符合塑料风轮或压铸风轮的工程设计习惯。根部圆角可以分散旋转时产生的离心应力，避免叶片与轮毂交接处出现尖锐缺口导致的应力集中；同时，圆滑表面也有利于注塑充模、脱模以及模具加工。若采用塑料材料，叶片根部通常还需要结合玻纤增强材料的收缩特性调整壁厚，防止成型后出现缩痕、内应力或翘曲。若用于较高转速场合，则需要进一步校核叶片在最高工作转速下的变形量，确保叶尖与风罩之间保留足够安全间隙。

　　叶片外形采用宽叶型设计，叶尖区域面积较大，适合在有限直径内获得较大的空气推动面积。叶片从根部到尖部存在扭转角变化，根部安装角与尖部安装角并不相同，这是因为旋转时不同半径处的线速度存在差异：靠近轮毂处线速度较低，需要较大的叶片角度来维持对气流的做功；靠近叶尖处线速度较高，叶片角度可适当减小，以改善气流入口条件并降低局部涡流。通过这种沿径向变化的几何关系，风轮能够在目标转速下兼顾流量与压力，而不是单纯依靠增大叶片面积来换取风量。

　　中心轮毂为近似圆柱实体，承担叶片定位、扭矩传递和旋转平衡的作用。轮毂前端伸出的轴段或配合柱可用于与电机轴、联轴器或支架结构进行装配关联。在真实结构中，轮毂内部往往需要设计轴孔、键槽、紧定螺钉孔、倒扣或防转平面；若模型用于外观或方案阶段，这些细节可能被简化，但在后续详细设计时必须补充。轴孔与电机轴的配合公差会直接影响风轮的同轴度，配合过松容易引起偏心振动，配合过紧则会增加装配难度，并可能使塑料轮毂在压入时产生开裂风险。

　　安装边界方面，风轮设计需要同时考虑径向间隙、轴向距离和进风空间。径向间隙指叶尖与风罩或机箱内壁之间的环形距离，间隙过小会因制造误差、热膨胀或轴承窜动造成刮擦，间隙过大则会产生回流损失，降低风轮效率。轴向位置上，风轮与电机、防护网、散热器之间应保持合理距离：进风侧若过于贴近遮挡物，气流入口会受阻并产生噪声；出风侧若直接贴紧密集翅片，也会使背压升高，导致工作点偏离设计区间。对于机柜类应用，通常还要结合风道走向判断风轮是吹风还是抽风，因为两种布置方式对叶片入口流场、电机散热和灰尘沉积方向都有影响。

　　从建模思路上，该风轮适合采用基准轴线、轮毂回转体、单片叶片曲面和周向阵列的方式构建。先确定轮毂直径、叶片数量、风轮外径和轴向长度，再绘制叶片在不同半径截面处的型线，通过放样或曲面缝合形成单片叶片；叶片与轮毂合并后进行圆角过渡，最后绕中心轴阵列得到六片完整叶形。这样的参数化建模范式便于后续调整叶片数量、扭转角、叶尖宽度和轮毂长度。若需要进入仿真环节，可在该几何基础上抽取流体域，设定旋转区域、入口出口边界和转速，进行风量、静压及噪声趋势评估。

　　动平衡是这类旋转件不可忽视的工程问题。六片叶片虽然在理论上对称，但实际生产中受材料密度不均、模具偏差、轴孔偏心和叶片变形影响，风轮旋转时仍可能产生不平衡量。设计阶段应保证叶片壁厚尽量均匀，轮毂上可预留去重或加重区域；试制阶段则需通过动平衡校正，将振动控制在电机和轴承允许范围内。对于低速小型风轮，保证注塑一致性和轴孔同轴度往往即可满足要求；对于高转速或长寿命设备，则需要更严格的平衡等级与轴承选型。

　　叶片表面连续性也会影响气动性能。模型中叶型前缘、后缘和叶尖过渡较为饱满，这种造型有利于降低尖锐边缘带来的风切噪声，但在详细设计中仍需明确前缘厚度、后缘厚度以及叶尖与风罩的配合关系。若风轮用于安静环境，叶片可进一步采用不等距排布或叶尖小翼结构；若用于高阻力风道，则应适当提高叶片做功能力并增强轮毂与叶片连接刚度。

　　整体来看，该风轮结构简洁，功能指向明确，适合作为通风散热设备的叶轮方案模型。围绕它开展结构细化时，重点不在于单纯还原外观，而在于把气动叶型、轮毂连接、材料成型、安装间隙、动平衡和风道匹配共同纳入设计闭环，使三维造型能够顺利过渡到工程制图、样件试制和整机装配验证。
