带侧翼导流的立式筒状流体受力构件

　　该构件的结构形态围绕流体环境下的受力与导流需求展开，中心为直立贯通的圆筒主体，筒体两侧对称延伸出宽幅弧形翼板，翼板从筒壁向外平缓延展，末端做收窄圆角处理，整体曲面过渡连续无突变棱角。从工程使用场景来看，这类结构常出现在小型流体试验装置、风道内整流组件或者水下探测载体的受力段中，筒体内部预留贯通通道，可容纳管线穿过或者作为介质流通的主通路，两侧翼板承担导流与受力承载的双重作用：当外部流体沿翼板法向或者切向作用时，宽幅翼面能够将分散的流体作用力均匀传递至中心筒体，避免局部应力集中，同时弧形翼面的曲率经过曲面优化，可减少流体流经时的紊流产生，降低涡振带来的结构疲劳风险。

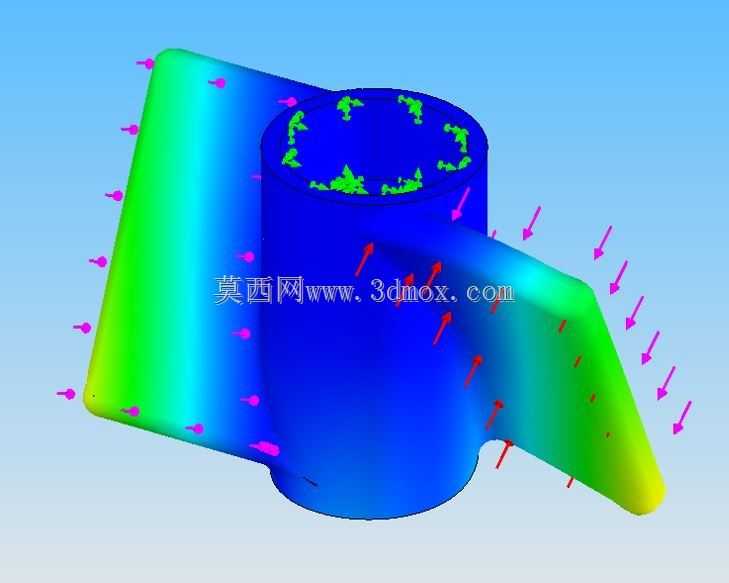

　　建模过程中首先完成中心筒体的参数化搭建，筒壁厚度按照常规承压构件的比例设置，筒体顶端预留环形安装配合面，可与上端的端盖或者对接管路通过止口结构定位，筒体底端同样设置平整安装基准面，能够直接固定在基座或者下游连接段上。两侧翼板与筒体的接合处采用大圆角融合处理，不存在直角交接的应力薄弱区，翼板的厚度从根部向末端逐步递减，既保证根部与筒体连接位置的结构强度，又控制翼板末端的整体重量，减少悬臂段的倾覆力矩。图中呈现的彩色云图与方向箭头对应有限元受力分析的结果，不同颜色区域代表构件在预设载荷下的位移或者应力分布梯度，箭头标注了外部载荷的施加方向，覆盖翼板正面、侧面以及筒体顶端多个受力维度，能够直观验证结构在多向载荷下的形变趋势：翼板末端的形变位移量最大，向筒体根部逐步递减，筒体核心区域的形变处于极低水平，符合悬臂类受力构件的应力分布规律。

　　安装边界方面，构件的整体占用空间以中心筒体轴线为对称中心，两翼展开的总宽度大于筒体高度，安装时需要在筒体左右两侧预留足够的翼板伸展空间，避免翼板与周边设备壳体发生干涉；筒体上下两端的对接面同轴度需要在建模时提前约束，保证贯通通道的直线度，若用于管线穿设场景，筒体内径需要匹配穿过管线的外径，预留合理的装配间隙。翼板的曲面造型并非等厚平板，其翼面沿展向带有轻微的扭转角度，该设计思路参考了低速导流叶片的型线特征，能够在流体流过时产生稳定的导向作用力，而非单纯承受流体冲击，既可以降低流体对构件的正面冲击载荷，也能让流经构件后的流场分布更均匀，减少下游流场的扰动。

　　从结构设计的细节考量，翼板上分布的多个载荷施加点对应实际工况中不同方向的流体脉动压力，仿真分析时将这些位置的载荷按照实测工况参数赋值，能够校核翼板在长期交变载荷下的结构强度，避免翼板与筒体连接位置出现疲劳开裂。筒体顶端环形区域的绿色标记位置对应应力集中的校核点位，建模时在该位置适当增加局部壁厚或者增设过渡圆角，可有效降低峰值应力。整个构件的所有曲面均采用连续曲率过渡，不存在尖锐棱边，既减少流体流经时的边界层分离现象，也避免加工过程中出现应力集中的缺口效应。针对实际装配需求，筒体的轴向长度、翼板的展向长度、翼面的扭转角度都可以根据具体的工况参数进行参数化调整，在保证核心结构形式不变的前提下，适配不同流速、不同安装空间的使用场景，比如在风道整流场景中可适当加大翼板面积提升导流效果，在水下紧凑安装场景中可缩短翼板展长降低整体占用空间。
