闭式离心叶轮精密铸造结构设计

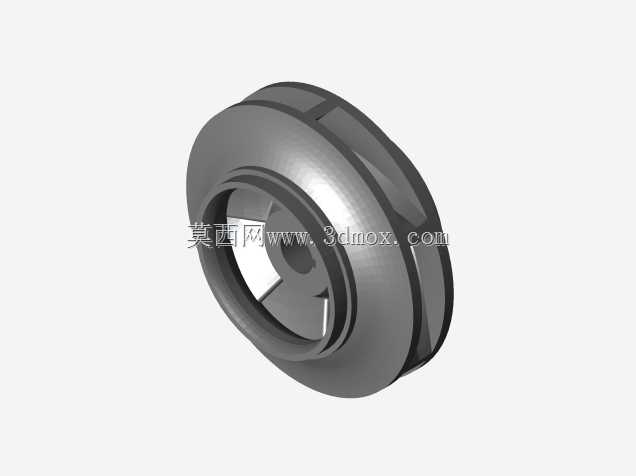

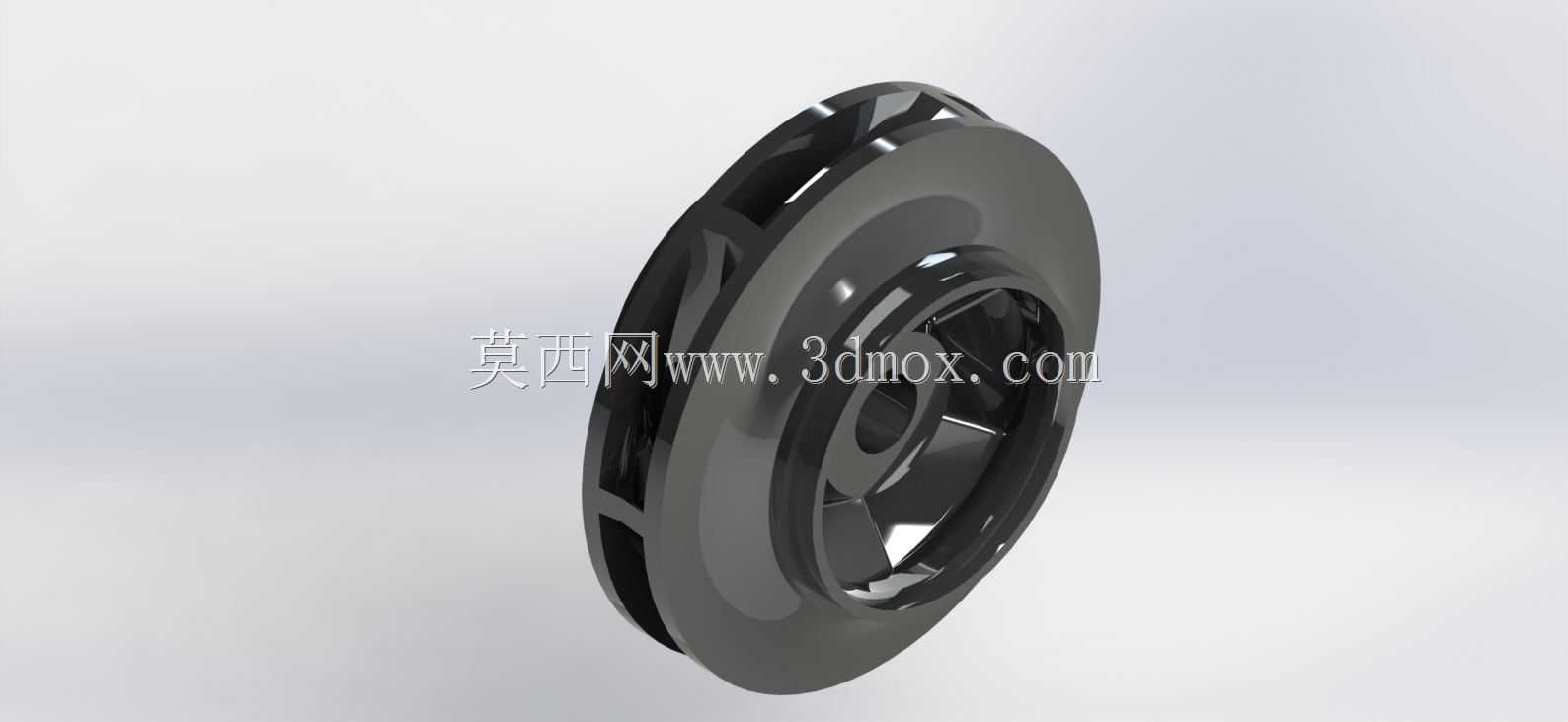

　　这个零件呈现的是典型闭式离心叶轮结构，主体由后盖板、中心轮毂以及盖板之间的多片叶片构成，整体为回转体形态。叶轮是离心泵、离心风机、压缩机等流体机械的核心做功部件，工作时随主轴高速旋转，叶片对进入流道的液体或气体施加能量，使介质在离心力作用下沿径向向外缘流动，完成压力提升与输送，广泛应用于给排水、暖通循环、工业流体输送、冷却系统以及污水处理等场景。

　　从结构上看，闭式叶轮在叶片两侧均有盖板约束，相比开式或半开式叶轮，流道封闭性更好，介质泄漏少，运行效率较高，适合输送清洁或含少量细小颗粒的液体。图中后盖板外缘为连续圆盘，中心轮毂处设有轴孔，用于与泵轴配合传递扭矩；轮毂与盖板之间通过加强过渡连接，保证高速旋转时的刚度与强度。叶片沿圆周均匀分布，形成从中心吸入口向外缘排出口逐渐扩大的弯曲流道，型线设计直接影响介质的流动方向、速度变化和水力效率。

　　建模时需要重点处理几个关键部位。首先是轮毂轴孔与键槽或锁紧结构的配合关系，轴孔直径、配合公差以及端面定位尺寸决定了叶轮在轴上的安装精度；若采用螺母锁紧，还需在轮毂端部预留螺纹或台阶面。其次是叶片与前后盖板的交接区域，这里壁厚变化大，铸造时容易产生应力集中或充型缺陷，三维造型中应保证圆角过渡连续，避免尖锐交线。流道表面的光滑程度同样重要，粗糙表面会增加流体摩擦损失，因此模型中叶片型面和盖板内壁应尽量保持顺滑，便于后续铸造或数控加工。

　　外形尺寸方面，叶轮外径决定了泵的流量和扬程量级，外径越大，相同转速下外缘线速度越高，介质获得的能量越多；后盖板直径与叶轮外径基本一致，外缘处需与泵体蜗壳内壁保持合理径向间隙，间隙过大会增加回流损失，过小则可能因装配偏差或运行振动发生摩擦。吸入口直径位于前端盖板中心，通常与泵吸入室或进口管路对接，其尺寸影响介质进入叶轮的速度和吸入性能；轮毂轴向长度要满足轴伸定位和轴承跨距布置要求，后盖板背面还可能设置密封环或平衡孔，用于平衡轴向力、减少口环泄漏。

　　安装边界上，叶轮装入泵腔后，前端面对准吸入室，后盖板靠近机械密封或填料密封区域，轴孔与泵轴采用过渡或过盈配合，并通过键、锁紧螺母或轴套实现轴向和周向固定。设计时必须校核叶轮与蜗壳隔舌的间隙、与泵体前后衬板的轴向间距，以及转子系统的动平衡余量。闭式叶轮多采用铸造工艺成型，材料可选铸铁、铸钢、青铜或不锈钢，输送腐蚀性介质时还需考虑材质耐蚀性；建模阶段应统一考虑铸造拔模斜度、最小壁厚和加工余量，使三维结构既能满足水力性能，又能直接服务于工艺制造与装配检验。
