弯管法兰连接涡壳式泵体结构

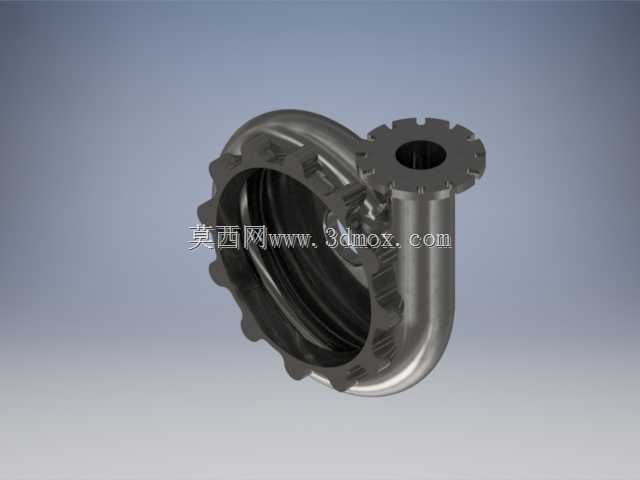

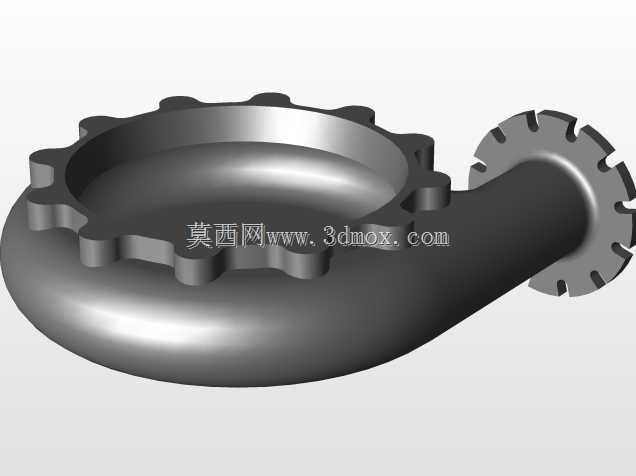

　　该结构属于流体输送设备中的弯管式涡壳部件，整体由大口径环形涡壳腔体、90度弯管流道以及端部齿形法兰接口组成，主要用于离心泵、冷却循环泵或类似旋转流体设备中，承担叶轮外围集流、转向和压力输出的作用。大口径环形腔体一侧设置带齿状外缘的安装口，内部形成容纳叶轮的空间，腔壁沿周向具有连续过渡的曲面，用于把叶轮甩出的介质逐步汇集，并降低局部涡流损失。与常规直出口泵壳不同，该结构将出口流道设计成近似90度弯曲形式，使流体从环形腔体侧向引出后沿弯管向上输送，适合设备内部轴向空间受限、管路需要从上方接入的布置场景。端部法兰采用带多个均布缺口的齿形轮廓，中心为圆形通孔，既可以作为管路对接定位面，也能够通过缺口或孔位与卡箍、紧固件、密封件配合。

　　该接口形式在紧凑设备中较为常见，尤其适用于需要快速拆装、周向定位或与异形管座配合的场合。弯管外侧为圆滑过渡壁面，内侧曲率连续，建模时需要重点控制弯转区域的壁厚均匀性，避免在高压工况下出现局部薄弱区。环形涡壳外缘的齿状结构不仅是外形特征，也可承担安装定位、防滑止转或与端盖配合的功能；齿根位置应保留圆角，减少应力集中。内部流道从叶轮腔到出口管段呈渐扩和转向组合形态，设计时需要兼顾流道截面积变化与弯曲半径，若截面突变过大，介质在高速通过时容易产生脱流和噪声。实际应用中，这类部件常见于冷却系统、循环供水单元、小型工业泵组以及设备内置流体模块。安装边界主要由三部分决定：大口径涡壳的外圆直径决定叶轮腔与周边机架的最小避让距离；

　　弯管中心线高度决定出口法兰相对安装基面的垂向尺寸；端部法兰的外轮廓和缺口分布决定连接件的包络范围。进行整机布置时，不能只核对直管接口尺寸，还应预留弯管外侧圆弧空间，防止管路、罩壳或支架与弯管外壁干涉。若该件采用铸造工艺，涡壳内腔与弯管交汇处应设置合理拔模和圆角，壁厚从法兰到腔体过渡处不宜骤变；若采用焊接或机加工方案，则需重点保证弯管与环形腔体对接焊缝的密封性和流道平顺性。结构建模过程中，环形腔体、弯管和法兰应保持特征关联，法兰端面与流道轴线需满足垂直或规定角度关系，齿形缺口宜采用周向阵列方式建立，以便后续调整齿数和角度。密封面附近要保留足够压紧宽度，弯管根部则应加强过渡圆角，以承受管路载荷和内部压力共同作用。整体结构没有多余装饰，几何特征均围绕流体转向、叶轮容纳、接口固定和空间紧凑布置展开，适合作为泵类设备方案设计、结构校核、安装干涉检查以及工程教学演示中的典型零部件。
