卧式离心式纸浆输送泵结构设计

　　纸浆泵在制浆造纸生产线里承担着含纤维介质的连续输送任务，从碎浆工段到筛选、漂白、抄造前的供浆管路，都需要这类能够耐受一定纤维缠绕与轻度磨蚀的离心式泵组。本次呈现的卧式单级纸浆泵整体采用底脚支撑布局，泵体、悬架、轴承箱与联轴器段沿同一轴线串联布置，轴向进浆、侧向出浆的流道形式兼顾了大口径通过性与安装管路的常规走向。

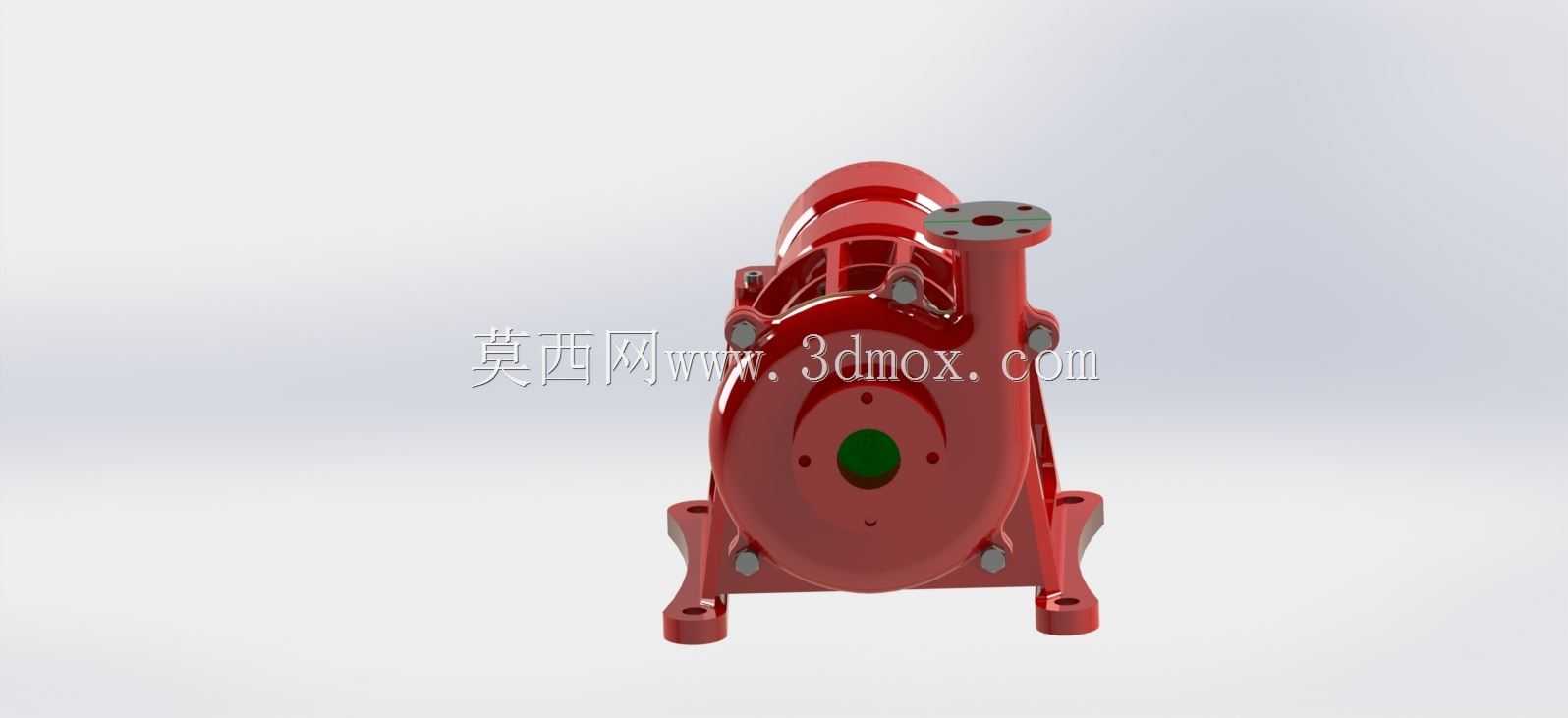

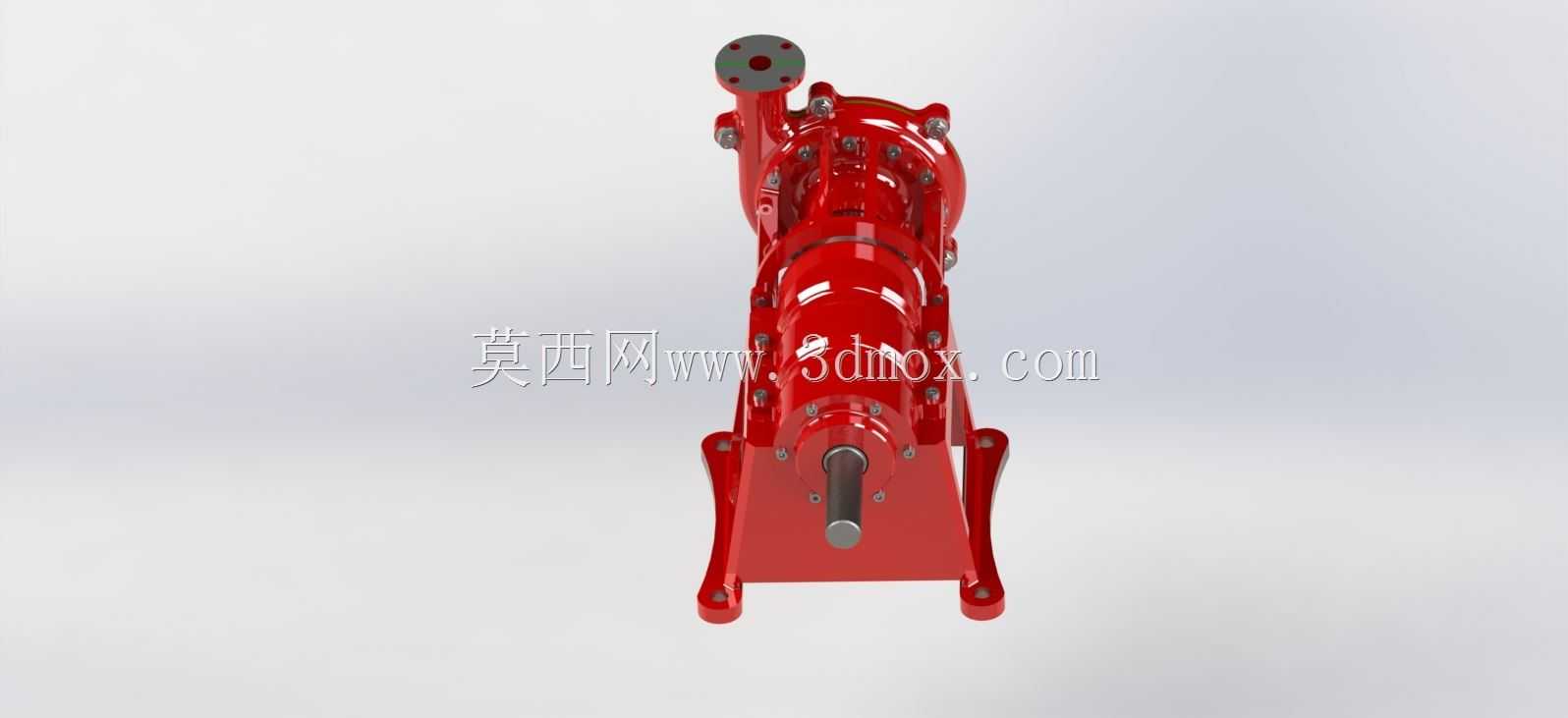

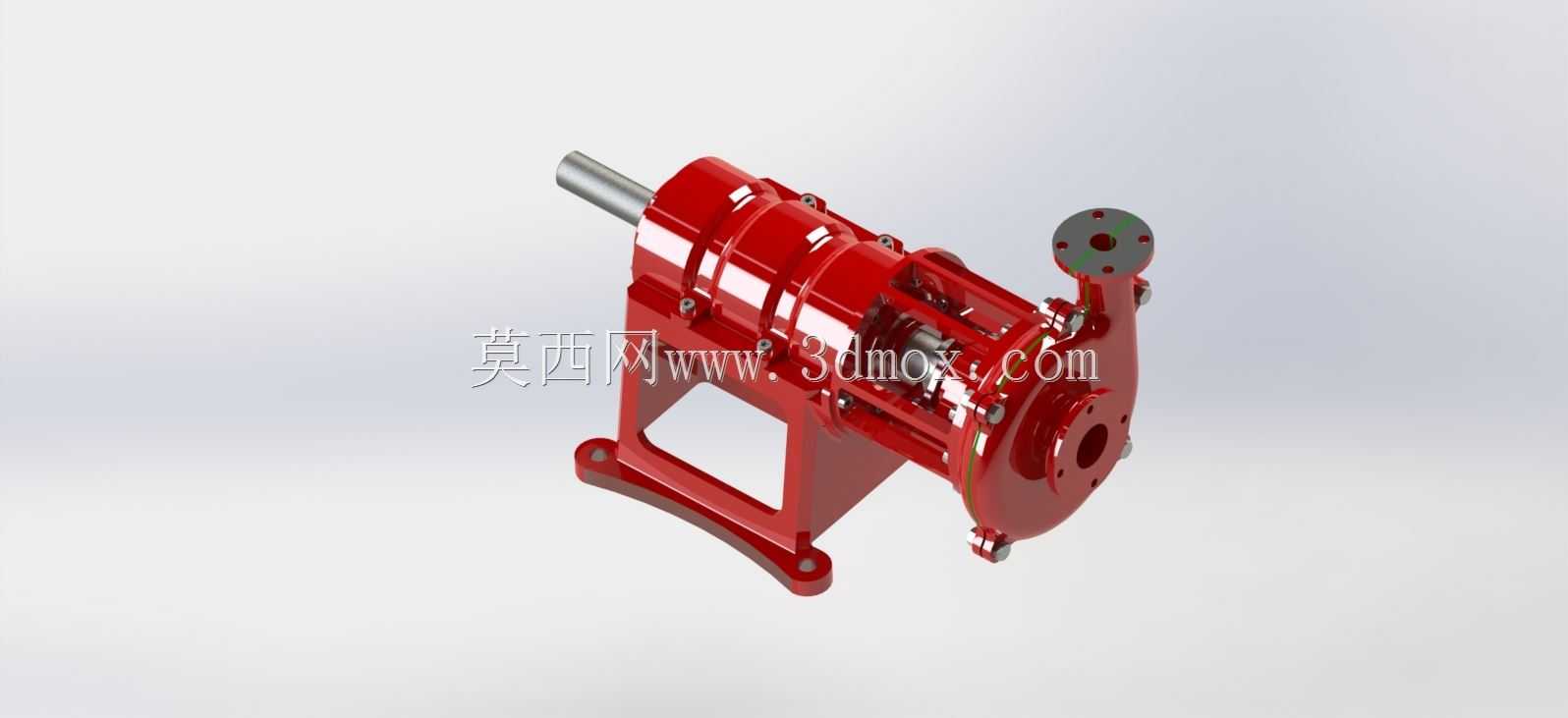

　　从现场布置角度看，这类泵通常安装在浆池旁或楼层泵区，混凝土基础通过地脚螺栓与底座相连，底座上预留的长圆孔允许在找正时微调泵轴与电机轴的同轴度。进浆口位于泵体端部，法兰端面垂直于轴线，便于直接对接浆池侧壁或水平吸入管；出浆口沿泵体切线方向向上引出，法兰轴线与吸入轴线呈空间垂直关系，管路沿车间立柱上行时可以减少弯头数量。泵体下方的支撑脚跨距经过加宽，重心落在两支脚之间，运行时叶轮产生的径向力通过涡壳扩散后传递到底脚，避免悬臂段在高黏度浆料工况下出现过大振动。

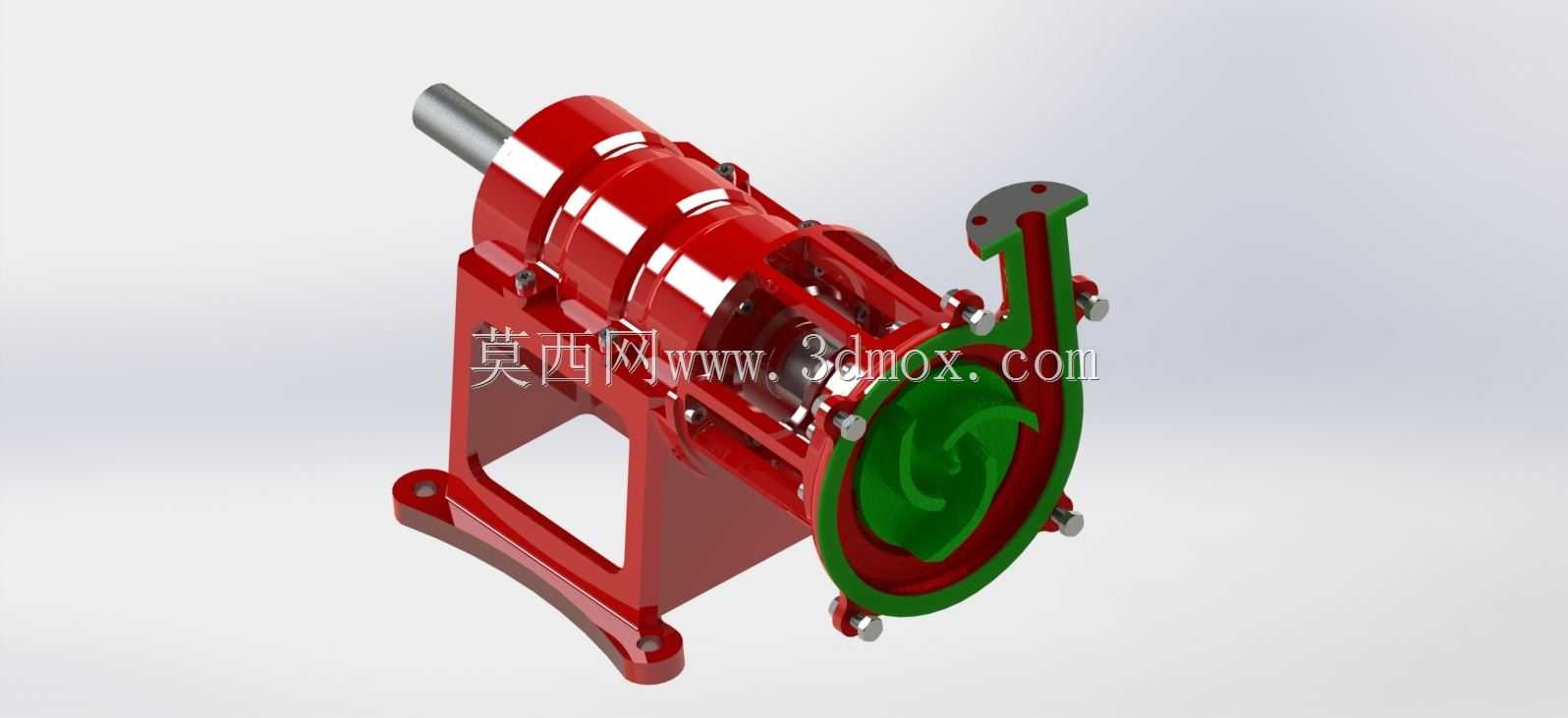

　　结构设计上，泵腔内部采用宽流道叶轮思路，叶片间过流面积比同参数清水泵明显放大，目的是让长度较大的纸浆纤维能够顺利通过，减少纤维在叶片进口处缠绕、挂堵的概率。叶轮后盖板侧设置背叶片结构，一方面在运转时形成反向压力，降低填料函或机械密封腔处的浆压，减少含纤维介质向密封部位的泄漏；另一方面阻挡浆料中的细小杂质进入轴封区域，延长密封件寿命。泵体与泵盖的结合面采用止口定位，止口配合面承担径向定位，端面密封垫承担轴向密封，拆装时松开连接螺栓即可将悬架连同转子部件从泵体中抽出，不需要拆卸进、出口管路，这对纸厂连续生产中的快速检修十分关键。

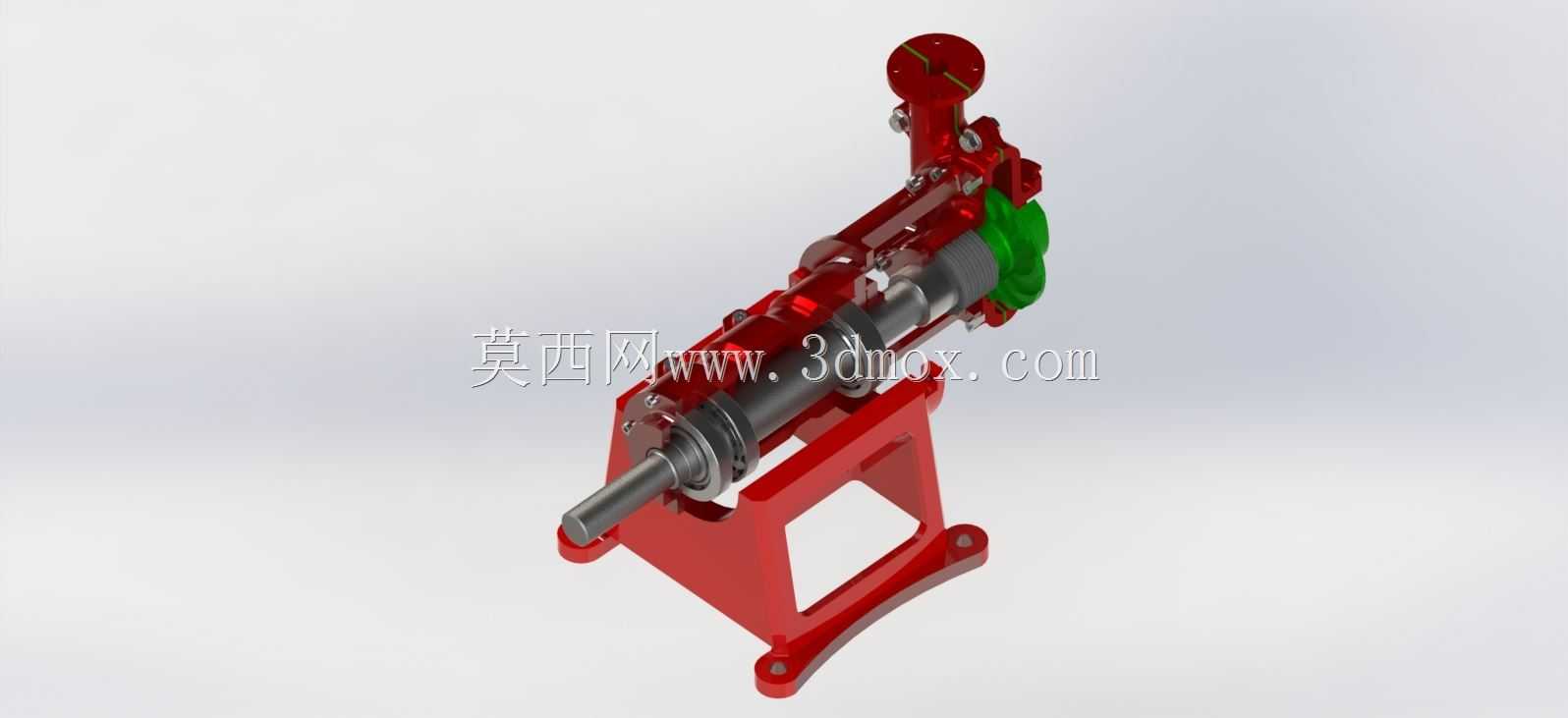

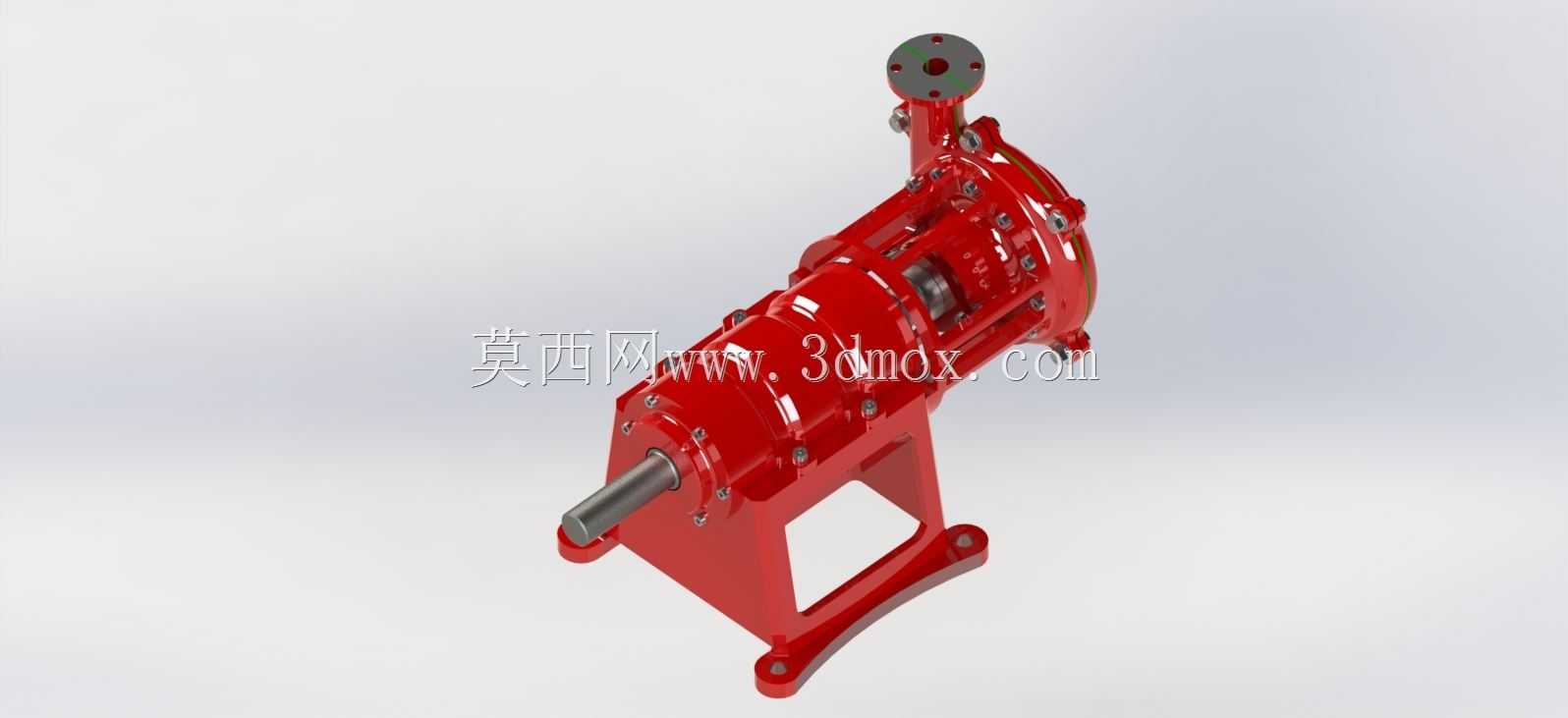

　　悬架部分承担转子支撑与润滑散热功能，轴承箱内布置一对径向轴承与一组承受残余轴向力的角接触轴承，轴承采用稀油润滑时箱体内设置油位标记，运维人员通过油标可直接判断油量；若采用脂润滑，则在轴承压盖上预留注油嘴，定期补脂即可。轴伸端通过联轴器与驱动电机相连，联轴器外设置防护罩，泵轴与电机轴在冷态对中时通常控制径向偏差与角偏差在允许范围内，热态运行后悬架温升引起的轴线抬高也在对中补偿量中预留。

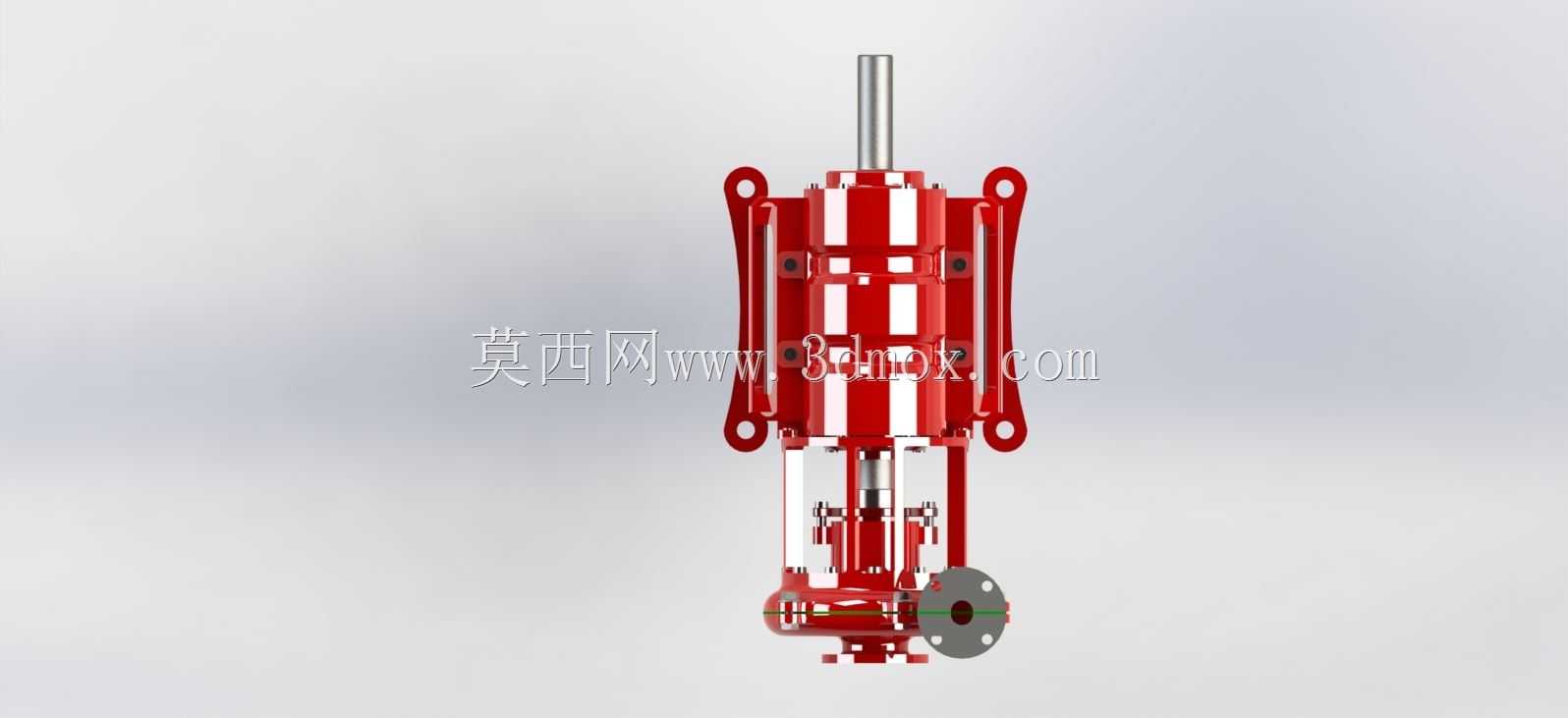

　　外形与安装边界方面，整机长度沿轴线方向由吸入法兰端面延伸至联轴器端部，宽度方向以底座两支脚外侧为最大边界，高度方向最高点为出浆法兰顶部。布置管路时需要在泵体上方留出吊装空间，便于检修时使用手拉葫芦将转子组件水平抽出；泵体两侧应预留扳手空间，保证涡壳螺栓、泵盖螺栓能够正常施拧；基础四周设置排水沟与冲洗水管，纸浆泄漏后可以及时冲洗，避免纤维干结后影响底脚与联轴器的检查。

　　在选型与建模校核中，需要重点关注叶轮进口直径与纤维长度的匹配、涡壳隔舌间隙对通过性的影响、轴封腔冲洗水接口的位置，以及底座刚度在满载工况下的变形量。三维结构建模时将泵体水力流道、叶轮叶片、密封腔、轴承位、联轴器接口分别建立参数化特征，装配后检查转子与定子之间的最小间隙，确认叶轮口环与泵体口环在轴向窜动范围内不发生摩擦，同时核对法兰螺栓孔分布、底脚螺栓孔间距与现场基础图一致，为后续出工程图与管路干涉检查提供完整的数字样机。
