卧式单级双吸中开离心泵整机结构

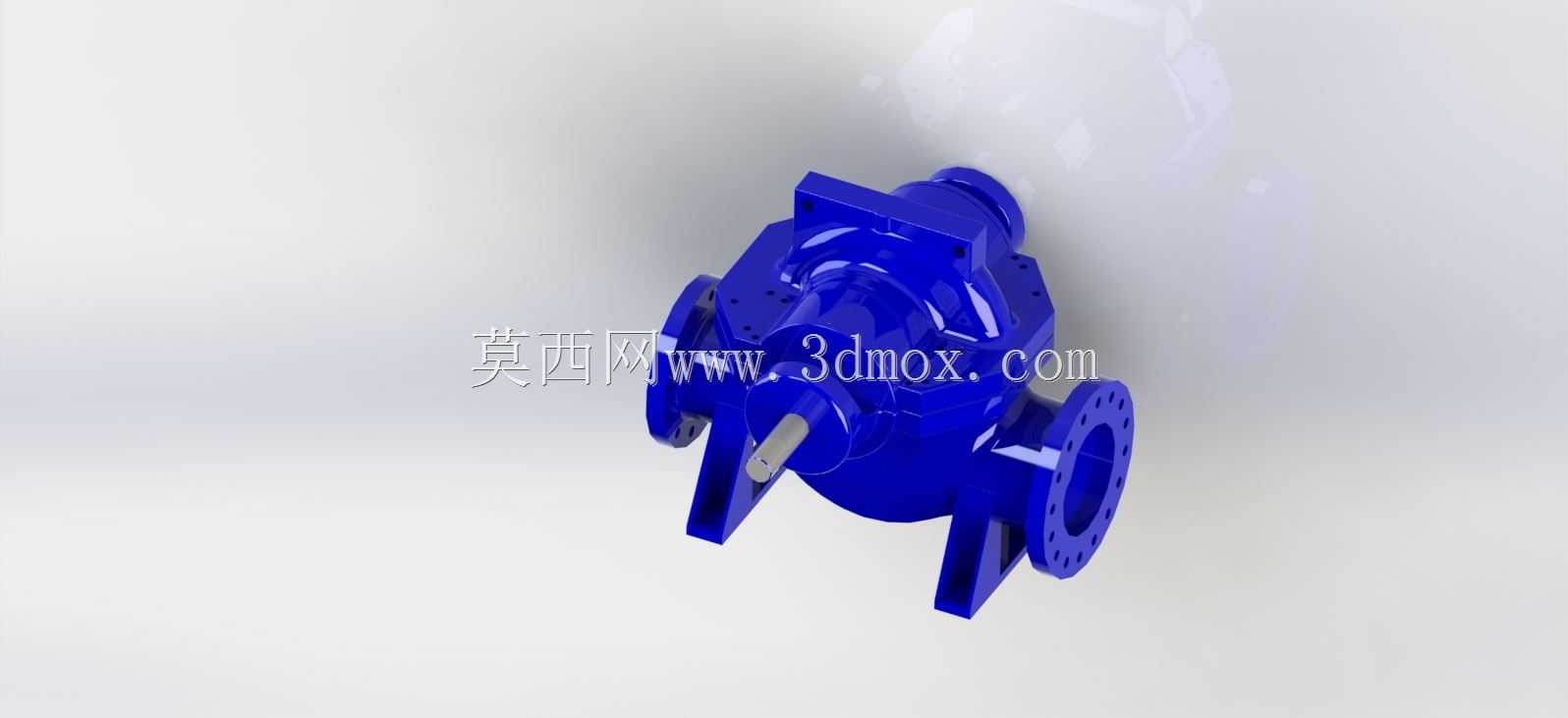

　　该模型呈现的是一台卧式单级双吸中开离心泵的完整装配形态，主体采用蓝色涂装外观，能够清晰看到蜗壳式泵体、双侧吸水法兰、顶部排气或接管结构、伸出泵轴以及底部支承脚等关键部位。此类设备在市政供水、水厂取水、循环冷却水系统、热网循环、大型建筑给排水、农田排灌和工业流程输送中较为常见，适合大流量、中等扬程工况，尤其在需要稳定连续运行的管网上，双吸结构相比普通单吸泵具有更好的轴向力平衡能力和更低的汽蚀风险。

　　从实际用途看，泵的核心任务是把原动机扭矩通过泵轴传递给叶轮，使进入叶轮的液体获得能量，再经蜗壳收集、扩压后送入压力管路。模型两侧的大口径法兰对应双吸叶轮的进水通道，液体可从叶轮两侧近似对称进入，既增大入口过流面积，也降低单侧吸水带来的轴向推力。泵体采用中开式结构思路，上下壳体沿轴线水平面剖分，检修时可在不拆卸吸入和排出管路的情况下揭开上盖，直接检查叶轮、密封环、轴封和轴承部位，这对泵站维护非常重要。

　　结构布置上，泵轴水平贯穿泵体，一端伸出用于连接电机或传动装置。轴伸位置需要兼顾联轴器安装距离、防护罩空间和检修拆卸余量；底部两支承脚承担整机重量和运行载荷，地脚螺栓孔位置决定基础尺寸，建模时不能只看外形轮廓，还要预留二次灌浆、垫铁调整和管道对中空间。侧向法兰的螺栓孔分布、法兰端面厚度和接管中心线高度，是与厂区管线对接时最容易产生干涉的部位。若泵进出口与阀门、弯头、变径管距离过近，会造成流态不均、振动和噪声增大，因此在三维布置阶段应把管道附件、支吊架和检修通道一并校核。

　　蜗壳外形围绕叶轮形成逐渐扩大的流道，外表面虽然呈现规则的圆弧和加强轮廓，但内部型线直接影响水力效率。模型中泵体上部的凸台和接口可用于排气、灌泵、仪表或辅助管路连接；泵盖与泵体之间的中分面需要保证密封连续性，螺栓排布应围绕压力腔形成均匀压紧。叶轮位于泵体中心，双吸结构通常具有对称叶片和较大的吸入口宽度，运转时液体从两侧进入后沿叶片通道向外甩出。泵轴除传递扭矩外，还需承受残余轴向力、径向力和一定振动载荷，因此轴径变化、轴承跨距、密封位置和联轴器悬伸长度都应在设计中协调。

　　安装边界方面，整机长度主要由泵体宽度、轴伸长度和端部联轴器空间决定；宽度方向受双侧吸水法兰和外接管道影响明显；高度方向则要核对泵轴线标高、基础面、法兰中心高以及起吊上盖所需垂直空间。泵站布局时，泵组周围应留出叶轮抽装、轴承维护、螺栓拆装和起重设备作业范围。吸入管路应尽量短而直，避免积存空气；排出管路应设置止回、切断和减振措施。对于冷却水循环等连续工况，还要核对泵轴转向、进出口方向、基础刚度以及管道热膨胀对泵法兰产生的附加力。

　　三维建模时，外观实体可用于方案展示和设备布置，但工程深化还应进一步区分泵体、泵盖、叶轮、轴、密封环、轴承部件、紧固件和地脚支架等层级。法兰连接面、轴伸中心线、支承脚底面和中分面属于关键基准，装配时应以这些基准控制同轴度和水平度。对选型人员而言，该类模型可用于校核泵房空间、管道走向和维护距离；对结构设计人员而言，则可围绕壳体刚度、密封压紧、支腿承载和接口载荷开展细化分析。整体来看，这台双吸中开泵的造型完整表达了卧式离心泵的典型布局，既体现大流量输送设备的水力结构特征，也保留了现场安装与检修所需的主要几何边界。
