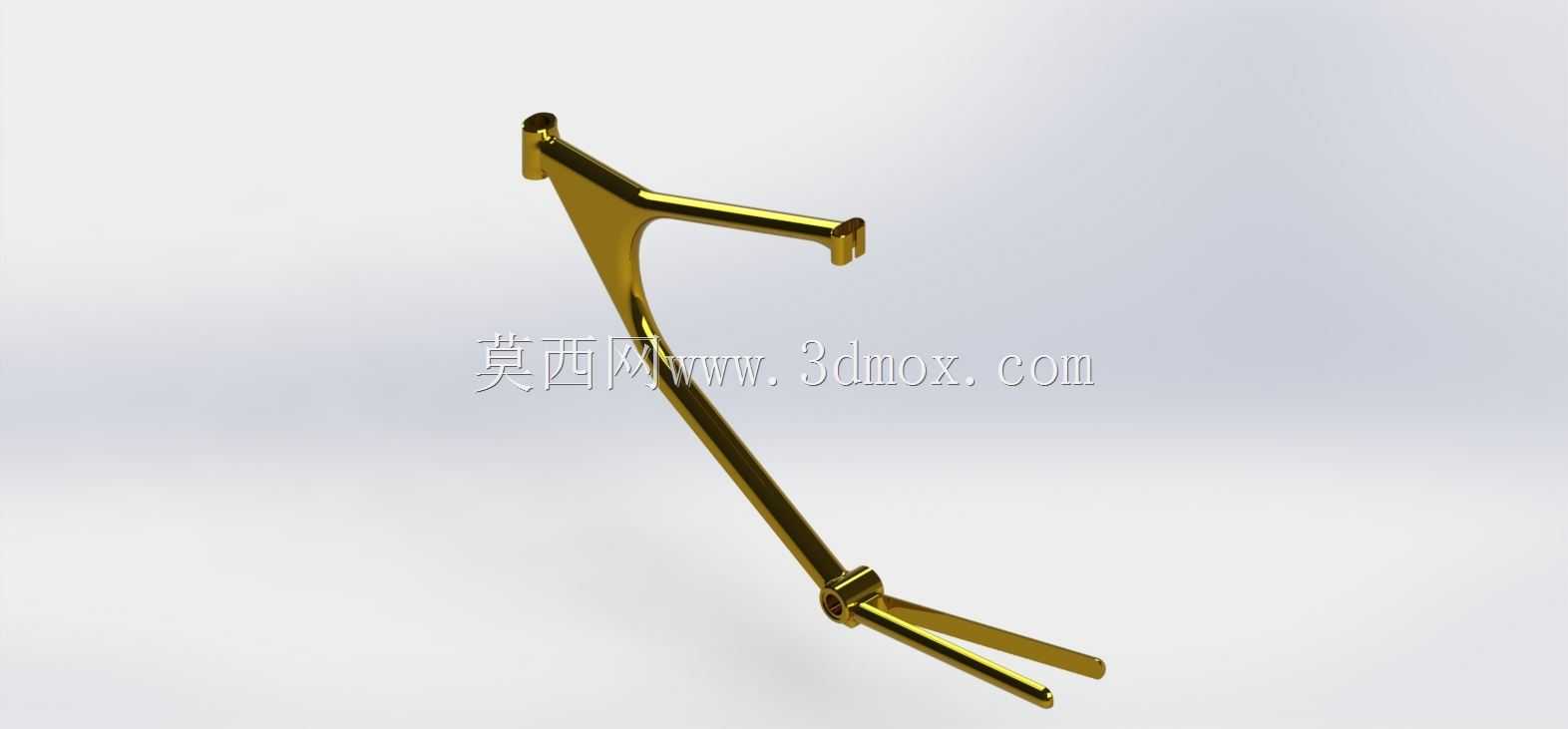

该结构呈现为一件细长型金属支撑夹持件,整体采用金色金属质感表现,主体由上部叉形承托段、中部斜向长臂以及下端铰接夹爪段三部分组成,形态上兼顾了延伸支撑与末端夹紧两类功能。上部叉形端向两侧伸出短轴式端头,可作为挂接、承托或与配套卡座配合的接触部位,分叉轮廓能够避开被支撑件中部的干涉区域,使两端点位共同承担载荷,避免单点支撑带来的偏摆。长臂段从叉形端向后下方平滑过渡,杆身截面随受力方向逐步变化,在保证纵向抗弯能力的同时控制整体重量,适合在空间受限位置跨过相邻零部件,将支撑点延伸到目标工位。下端夹爪部分通过铰接节点与长臂连接,两片夹爪可绕销轴开合,形成类似弹性夹或活动钳口的夹持区域,铰接处的同轴孔位用于安装销轴、扭簧或锁紧螺钉,
使夹爪在夹紧后能够保持设定开度。从实际使用场景看,这类长臂夹持支架可用于小型工作台面的灯具支撑、检测探头定位、工装辅助压持、展示架承托以及轻型设备的可调固定。长臂的意义在于把夹紧基座与被支撑件拉开距离,当安装面附近存在管线、挡板或其他机构时,支架不必直接占用目标位置,而是从侧边固定后跨过障碍,将上端承托点送到所需空间位置。上部叉形端适合托住管状、杆状或带双耳接口的零件,两个侧伸端头能够限制支撑件横向窜动;下端夹爪则负责与桌沿、板边、杆管等基础部位连接,通过开合适应一定范围内的厚度差异。设计思路上,模型把承托功能和夹紧功能分离到杆件两端,中间用连续变截面臂体传递力矩。长臂并非简单直杆,而是带有弯折角度,
这一角度决定了上端工作点相对下端夹持点的水平偏移量和垂直高度。进行结构校核时,需要重点关注长臂与叉形端交接处、铰接孔周围以及夹爪根部这几个高应力区域:上端承受被支撑件重力时,弯矩沿臂身向下方夹持点传递,铰接位置同时受到拉力和开合摩擦力,夹爪内侧则需要根据被夹持面形状考虑防滑垫或压纹。外形边界方面,整体包络尺寸由长臂斜向长度决定,安装时应先确认下端夹爪开合范围能否容纳基础板边或管径,再核对上端叉口宽度与被承托件接口是否匹配;长臂扫过的空间内不能预留不足,尤其在支架随夹爪锁紧而产生微小转动时,臂体后侧和叉形端两侧都要留出装配与调整间隙。若用于频繁调节的工位,可在铰接孔处增加耐磨衬套,在夹爪配合面设置弹性垫片,
以减少金属直接接触造成的磨损和松动;若用于固定展示场景,则可将夹爪锁紧螺钉布置在侧面,使工具从外侧即可操作,不必拆卸上部承托件。该三维结构完整表达了从夹持基础、力矩传递到末端承托的传力路径,杆身过渡、叉耳端头、铰接同轴孔和开合爪片均有明确几何关系,可作为轻型可调支撑类五金件设计、工装夹具改型以及空间避让支撑方案评估的参考对象。
