带径向肋板的中空轴座注塑支撑件

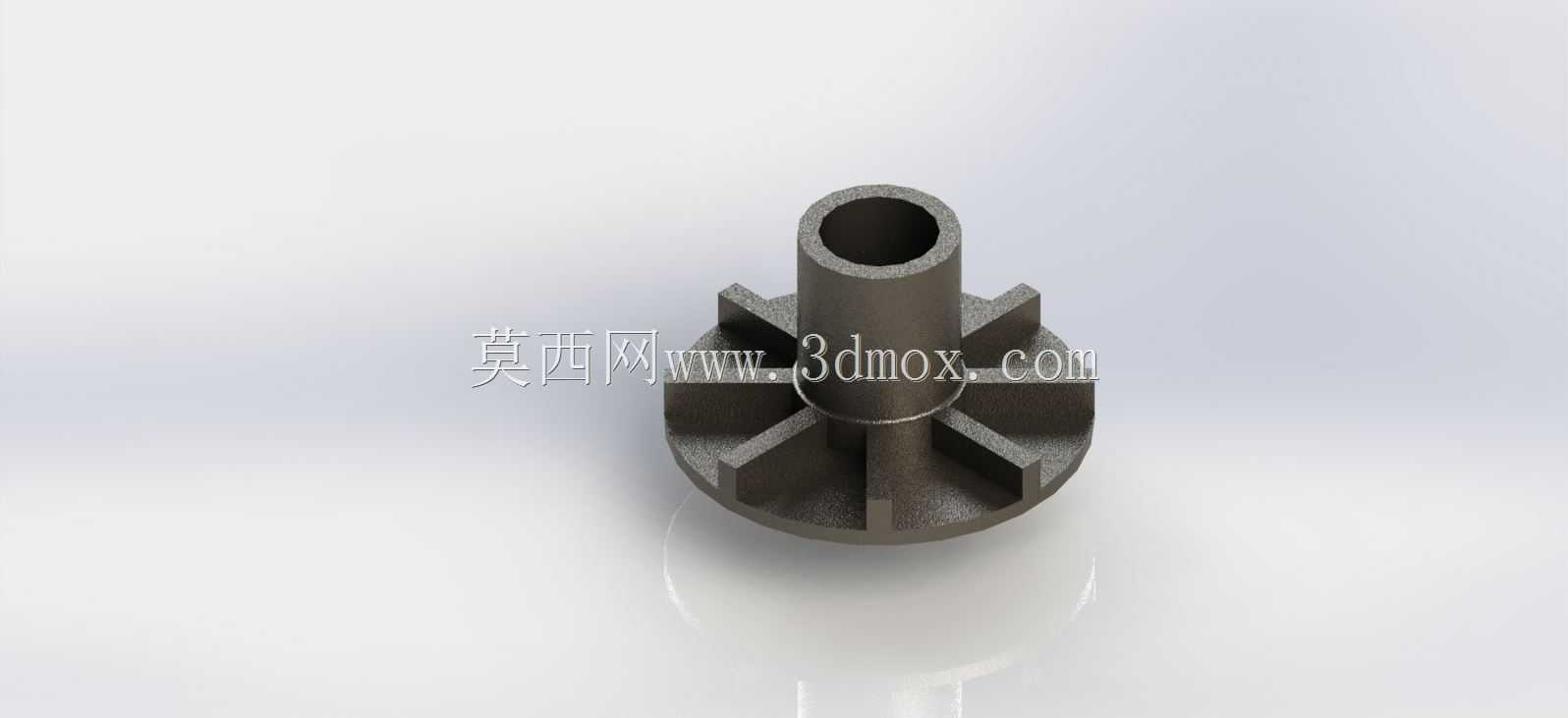

　　该零件属于小型设备内部常用的轴系支撑与定位构件，整体采用中心圆筒加底部圆盘的组合形式，圆筒沿轴向贯通，既可以作为旋转轴的穿入通道，也可作为销轴、导杆或细长连接件的安装基准。底部圆盘向外展开，用于承担轴向承载和接触面贴合任务；圆盘上均匀布置多片径向肋板，肋板从中心筒壁延伸至圆盘外缘附近，形成类似辐条的加强结构。这种布局能够在不显著增加壁厚的前提下，提高中心筒与底盘之间的抗弯、抗扭能力，尤其适合塑料注塑或轻金属压铸成型场景。

　　从实际装配角度看，中心圆筒的内孔是最关键的功能面，轴类零件穿入后可通过间隙配合实现转动或滑动，也可通过紧配、粘接或附加紧定螺钉实现固定支撑。圆筒外圆高于底盘，形成一段具有足够轴向长度的导向区域，可减少轴端在受侧向力时的摆动。底盘端面提供稳定支撑面，安装时可贴合设备壳体、支架平面或内部隔板；径向肋板之间形成开放空间，便于避让周边螺钉、线束、卡扣或相邻结构，也有利于成型过程中材料流动和冷却收缩。

　　这类支撑件常见于通讯终端、小型消费电子、办公设备、检测仪器以及自动化小机构中。例如在手持或桌面设备内部，它可以作为天线转轴、翻盖铰链、齿轮轴、滚轮轴或传感器摆杆的基座；在轻载传动机构中，也可用于固定小齿轮、连杆销或复位弹簧的导向柱。由于零件本身不承担大型设备中的重载冲击，设计重点更多落在定位可靠性、装配便利性、成型一致性和轻量化上。

　　结构建模时，应优先保证中心孔与底盘底面的同轴度和垂直度。若内孔用于旋转轴，孔壁需要保留合理的配合长度，避免因接触段过短导致轴在工作中产生倾斜；若内孔仅用于穿螺钉或定位柱，则可适当放宽孔径公差，但仍需控制孔口毛刺和拔模方向。底盘外径决定支撑稳定性，外径过小会使肋板受力集中，外径过大则会占用设备内部空间并增加材料消耗。径向肋板数量通常根据载荷方向和外观需求确定，均布形式有利于承受周向不确定载荷，非均布形式则可针对某一主受力方向加强。

　　壁厚设计需要兼顾成型工艺。中心圆筒壁厚不宜过厚，否则外表面容易出现缩痕，内孔冷却也不均匀；肋板厚度一般小于主筒体壁厚，端部可做减薄处理，以降低材料聚集。底盘与筒体交接处应设置圆角过渡，减少应力集中；肋板与筒体、底盘的连接位置同样不宜采用尖锐内角。若采用注塑材料，零件沿脱模方向需要布置适度拔模角，中心孔、外圆和肋板侧面都应保证开模时不会拉伤。对于需要较高耐磨性的场合，可在孔内增加金属衬套，或在建模阶段预留衬套压入空间；对于需要导电、接地或屏蔽的通讯类设备，则可在结构外侧预留金属片、弹片或导电涂层安装位置。

　　安装边界方面，底盘下方需要保留平整贴合面，周边应留出手指或工装取放空间；若采用螺钉固定，螺钉孔不宜直接穿过高应力肋根，可在底盘外缘设置独立安装耳或沉孔。零件上方伸出的圆筒会占用轴向高度，周边旋转件或壳体壁面应与筒顶保留安全间隙，避免装配后发生摩擦。径向肋板虽然提高了刚度，但肋板端部不应作为精密定位面使用，真正的定位基准应集中在内孔、底盘底面或专门加工出的止口面上。

　　在三维建模过程中，可先以中心轴线为基准建立圆筒和底盘，再按圆周阵列生成肋板，随后统一处理圆角、拔模和孔口特征。这样既能保证各肋板位置一致，也便于后期根据试装结果调整肋板数量、高度和厚度。对于结构工程师而言，该件的价值不在于复杂曲面，而在于用紧凑几何同时完成轴导向、载荷传递、空间避让和成型减重，是小型机电产品中非常典型的支撑类零件。
