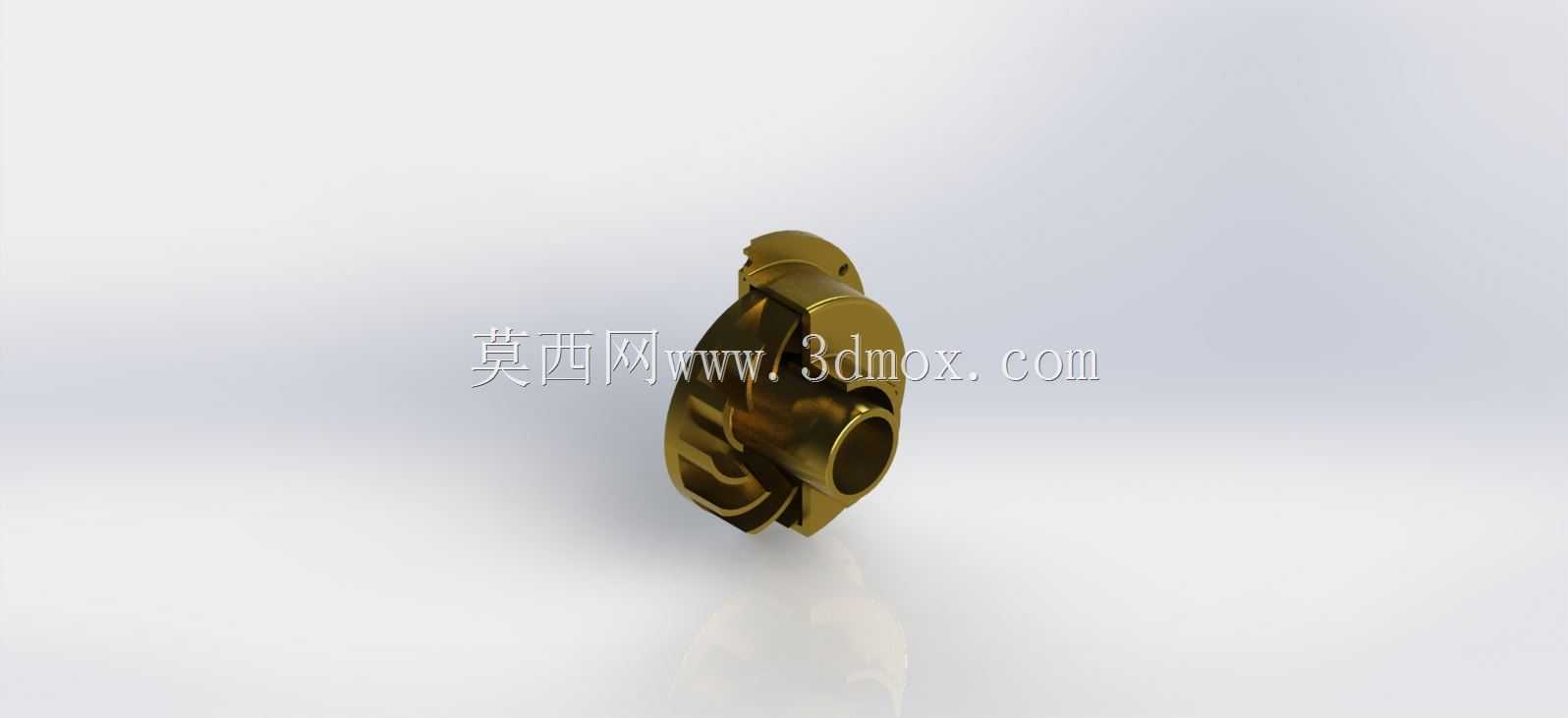

通讯设备用黄铜卡扣式同轴连接基座

　　这类带周向弹性卡爪的回转式黄铜基座，在手持通讯终端、便携射频测试夹具以及小型通讯模组里承担同轴接口的定位与快速锁紧职能，日常做结构选型时最先要核对的不是外观曲面，而是中心通孔与对接插头的同轴度公差——中心孔是射频内导体穿过的通道，孔壁若存在偏心台阶，插合后内导体接触偏移会直接引入驻波波动，批量装配时还会出现插拔力忽大忽小的问题。建模阶段先从中心安装基准出发：先拉出主体的圆柱基体，确定轴向总长度与最大外圆轮廓，再在基体一端均布加工出多片向外微张的弹性卡爪，卡爪根部做圆角过渡避免反复开合时应力集中断裂，爪端设计小角度导入斜面，对接外壳推入时卡爪被外撑、越过对接环槽后自动回弹卡入，实现无螺纹的快速扣合，省去旋转拧紧的操作步骤，在产线快速装配、户外便携设备频繁拆装的场景里能大幅降低操作耗时。

　　从安装边界来看，基座尾部的法兰盘上预留了沉头安装孔，可直接通过小螺钉固定在通讯设备的塑胶壳体或金属屏蔽腔内壁，法兰端面与壳体贴合面需要控制平面度，避免装配后基座歪斜；卡爪所在的一端外圆要预留足够的径向避让空间，卡爪外张变形时不能和周边的屏蔽罩、电路板元器件发生干涉，实际布局时通常在卡爪外周留出不少于1.5毫米的环形间隙。材质选用黄铜一方面是利用其优良的导电性能，可作为射频回路的外导体屏蔽层，阻断外界电磁信号干扰内部传输通路，另一方面黄铜的切削加工性能好，车铣复合工序一次装夹就能完成中心孔镗削、外圆车削、卡爪槽铣削、法兰孔钻削的全部加工，表面做钝化处理后既能抗氧化变色，也不会在长期使用中产生铜屑脱落污染内部电路。

　　设计卡爪结构时需要反复校核悬臂梁的弯曲变形量：卡爪的有效悬臂长度、根部厚度直接决定插拔力大小，爪片太薄锁紧力不足，受震动容易松脱，爪片太厚插拔手感生硬，多次插拔后根部易出现疲劳裂纹；建模时可以通过装配体模拟对接外壳的推入全过程，观察每一片卡爪的变形位移是否均匀，确认卡爪完全卡入环槽后，爪端的扣合搭接量是否在0.3至0.5毫米的合理区间，搭接量过小受冲击容易脱开，过大则拆卸时需要的拔出力超标，不便于后期维护检修。中心通孔的内壁粗糙度需要达到Ra1.6以下，保证内导体绝缘介质套可以顺畅压入，压配段的孔径公差取H7等级，既不会因为间隙过大造成介质套晃动，也不会因为过盈量太大压装时挤裂塑胶绝缘件。

　　在整机堆叠场景中，这类基座往往布置在通讯设备的侧边接口位置，法兰背面要预留焊盘或接地弹片的接触位置，让黄铜基座和整机屏蔽地可靠连通，进一步提升射频信号的抗干扰能力；基座的轴向长度需要和整机壳体厚度匹配，卡爪端露出壳体外表面的高度不能过高，避免设备放置时接口受磕碰，也不能过短导致对接插头无法完全插合。不同于普通塑料卡扣，金属黄铜卡爪的耐温范围宽，在通讯设备长时间工作、内部功放模块发热的环境下不会出现软化变形，工作温区内锁紧力保持稳定，在工业级通讯手持台、野外测试终端这类使用环境温差大、震动频次高的设备中，这类金属快锁连接基座的可靠性远高于塑胶卡扣结构。建模过程中所有回转特征优先采用旋转命令生成，卡爪的开槽阵列采用圆周阵列特征，保证各卡爪的尺寸一致性，法兰上的安装孔位置度公差控制在0.1毫米以内，确保和壳体预装孔位快速对齐，不会出现装配锁螺钉时孔位错位的问题。
