放射状多瓣异形通讯散热结构件

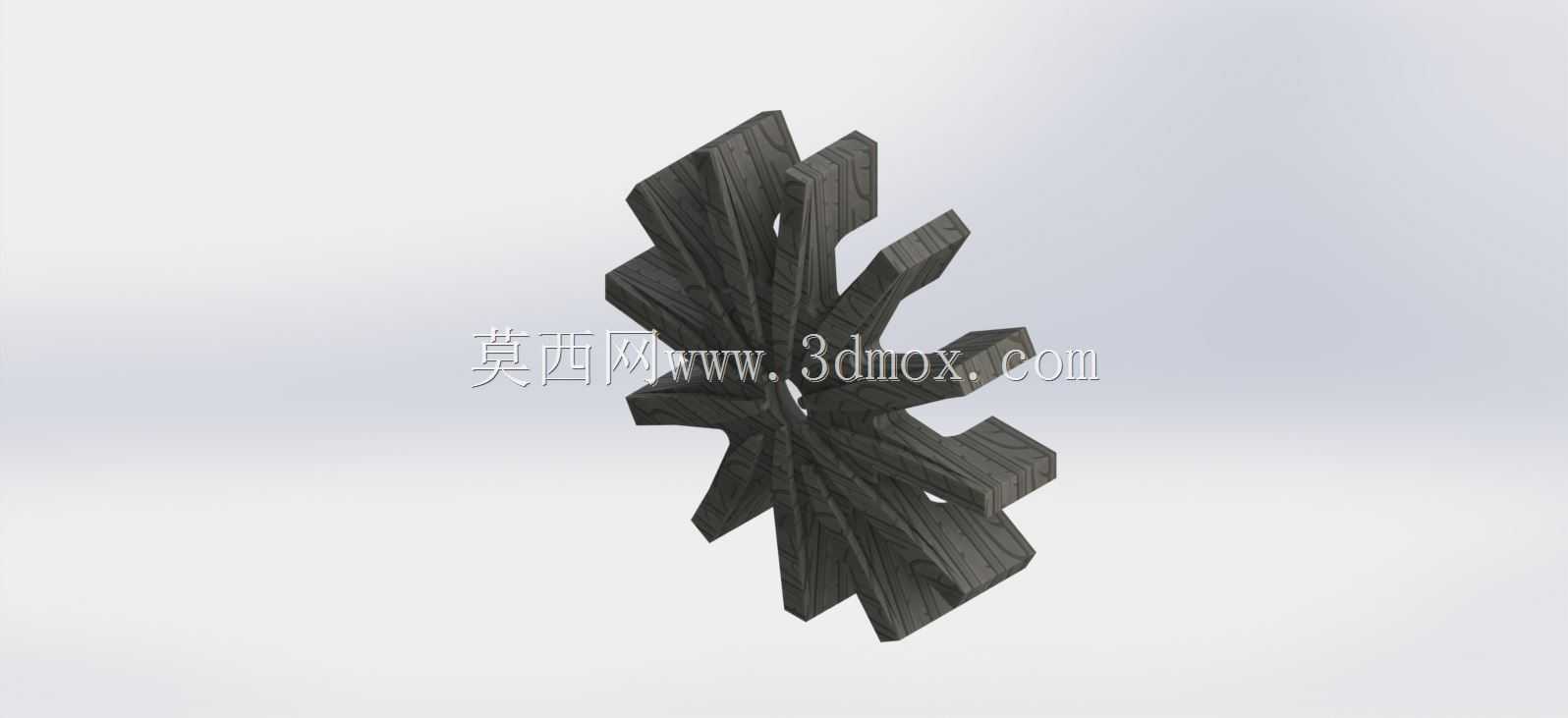

　　该结构件采用中心汇聚、多瓣向外放射延展的整体构型，所有瓣体从中心基体沿周向均匀分布，瓣体自身带有阶梯式厚度变化与侧向开槽，整体没有独立可拆卸部件，属于一体化成型的功能结构。从通讯终端内部热管理场景出发，这类构件主要布置在高功耗芯片与设备外壳之间的狭小空间内，承担热量传导、扩散与气流引导的作用：中心区域对应芯片发热核心，可将集中热源的热量快速传导至每一片向外延伸的瓣体，瓣体之间预留的通透间隙既增加了与空气的接触面积，也能在设备内部自然对流或微型风扇驱动的强制气流路径中形成分流通道，让冷热空气顺着瓣间缝隙完成交换，避免局部热堆积。

　　设计过程中没有采用常规平直散热鳍片的等距排列方式，而是将每一片瓣体做了扭转与错位处理，相邻瓣体的朝向存在角度差，这种布局首先解决了紧凑空间内的散热面积扩容问题——在相同外接圆直径的边界下，扭转后的瓣体有效换热面积比平直径向鳍片高出不少，同时错位结构可以打乱气流边界层，让空气在流经瓣体表面时不断形成扰动，降低层流带来的换热衰减。瓣体上开设的侧向槽并非减重装饰，槽道走向顺着气流流动方向布置，一方面可以切断长鳍片的连续振动模态，规避设备内置扬声器、振动马达工作时引发的结构共振，另一方面槽道将每片长瓣分割为多段短换热单元，热量沿瓣体向外传导时不会因为单一路径过长导致末端温差过大，让整个构件的表面温度分布更均匀。

　　从安装边界来看，该构件整体外轮廓为类圆形放射形态，最大外接尺寸适配小型通讯终端的内部堆叠空间，中心基体厚度大于外围瓣体，既保证与发热芯片接触的平面有足够刚性、不会在锁紧压力下发生凹陷变形，也能在中心区域储存更多热量，应对芯片短时间高负载运行的脉冲发热。瓣体的末端做了收窄与圆角处理，不会在装配时刮伤周边的柔性电路板与天线模组，所有棱边均保留工艺圆角，既适配压铸、冷锻或者3D打印一体成型的工艺要求，也避免应力集中在瓣体与中心基体的连接位置——放射状结构的受力薄弱点恰好位于根角处，圆角过渡可以大幅降低温度循环过程中因热胀冷缩产生的疲劳裂纹风险。

　　在实际整机装配中，该构件不需要额外设置复杂的固定支架，中心区域预留的贴合面可通过导热界面材料直接压合在芯片表面，外围瓣体的自由端可以轻抵设备中框或者屏蔽罩内侧，将一部分热量直接传导至机身外壳，通过外壳外表面向环境散出。瓣体之间的空隙还可以兼作天线馈线、传感器排线的走线路由，不需要额外在散热结构上开孔避让，提升了整机内部空间的利用率。针对通讯设备常见的跌落、冲击工况，放射状多瓣构型相比整块实心金属件拥有更好的弹性形变余量，当设备受到侧向挤压时，瓣体可以产生微小弹性变形吸收冲击能量，不会直接将刚性冲击力传递到下方的芯片封装，避免芯片脆裂或者焊点脱开。

　　建模阶段需要重点把控每片瓣体的扭转角度一致性、根角处的圆角顺滑度，以及所有瓣体末端的高度差：如果末端高度偏差过大，部分瓣体无法接触到中框，会丧失辅助传导路径，而过高的瓣体则会顶起屏蔽罩造成装配干涉。中心贴合面的平面度需要控制在合理公差范围内，保证导热材料能够充分填充接触面微观空隙，降低接触热阻。瓣体上的开槽宽度也要兼顾工艺可行性，若采用金属压铸成型，槽宽不能小于工艺最小壁厚要求，防止充型时出现缺料；若采用塑胶加导热填料注塑成型，则要调整槽道拔模角度，保证脱模时瓣体不会发生弯折变形。整个结构把散热、缓冲、空间避让三项功能整合在单一零件上，减少了通讯终端内部的零件数量，简化了装配工序，也降低了不同零件之间的装配公差累积。
