多级盘式转子轴组件精密结构

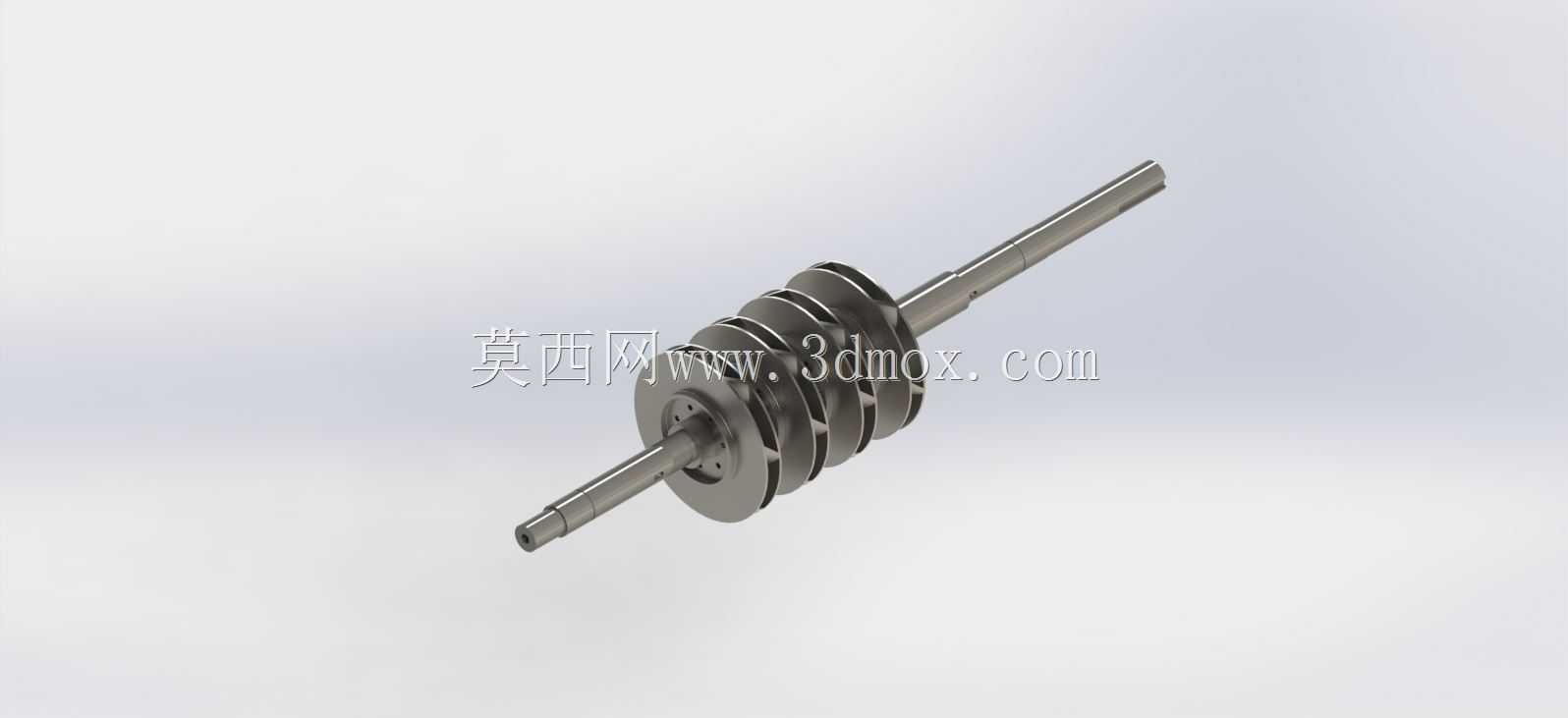

　　这套回转类轴系零件的建模重点，并不在单根光轴本身，而在于中段多级盘片与细长轴之间的同轴关系、台阶定位和装配约束。细长轴从两端伸出，一端较长并带有扁位或端部配合特征，另一端较短，适合作为动力输入、支承定位或与外部联轴结构连接；中段叠装多片圆盘形构件，盘片之间通过轴肩、衬套或压紧段保持轴向间距，形成连续而紧凑的转子组合。

　　从实际使用场景看，这类结构常见于高速回转设备、小型泵类、风机、电机内部转子、精密传动单元以及需要稳定旋转支承的通讯设备辅助机构。工作时，轴系绕自身轴线持续旋转，中段盘片可承担叶轮、分隔轮、惯性轮、密封配合件或多级功能盘的作用。盘片外缘并非简单等厚圆柱，而是带有阶梯、环槽和局部凸缘，这些特征既可能用于流体导向，也可能用于减重、装配避让、密封限位或动平衡校正。

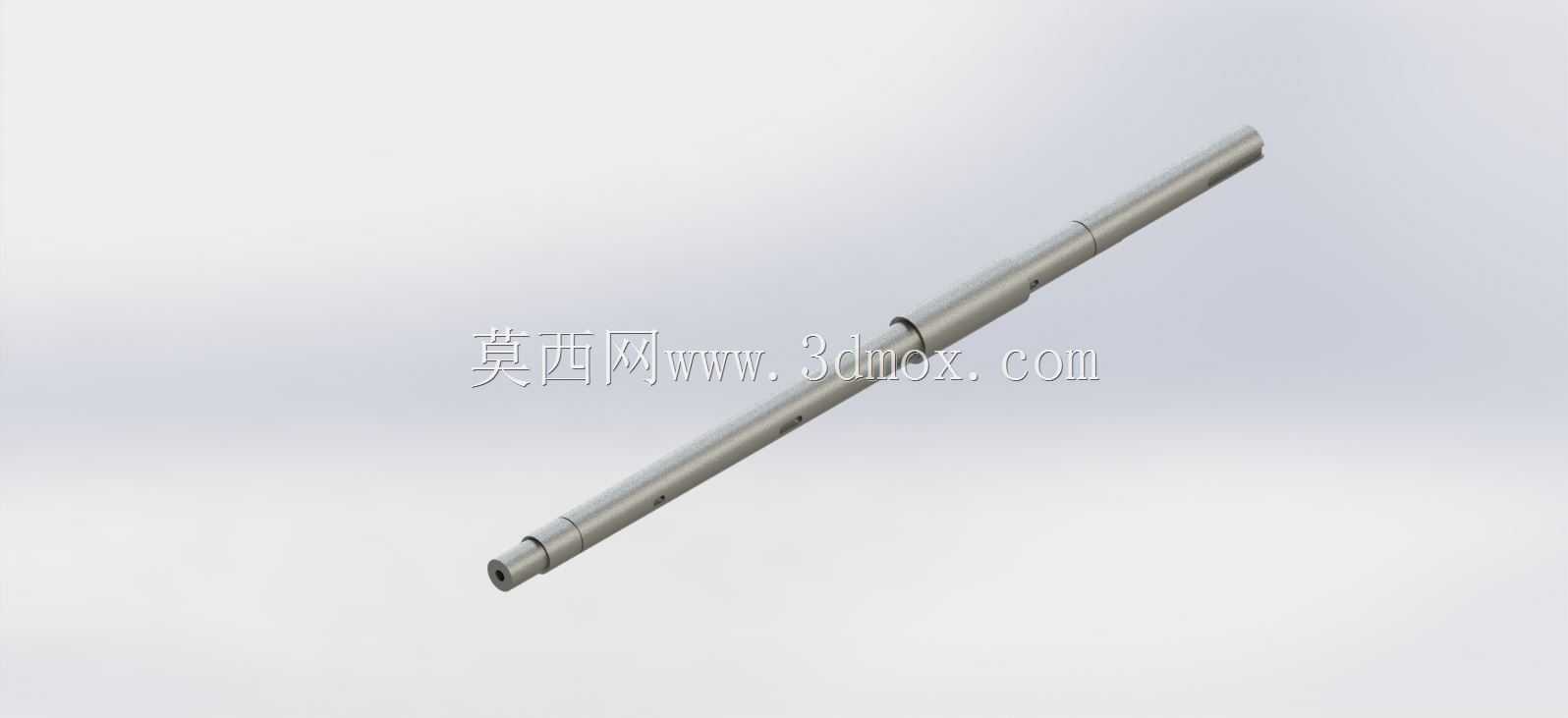

　　建模时首先要确定的是整条轴的基准轴线。所有盘片内孔、轴颈、端部配合面都应围绕同一轴线建立，避免装配后出现偏心。长轴端的直径变化需要按照受力和安装顺序布置：靠近盘组的位置通常承担较大弯矩，轴径可适当放大；向外延伸段则根据轴承、联轴器或插接件的安装空间逐步收窄。端部细小结构不能只按视觉拉伸处理，应保留倒角、退刀槽或扁位边界，因为这些特征会影响真实加工与装配。

　　中段盘片的设计体现了明显的层级关系。相邻盘片外径、厚度和侧面轮廓并不完全相同，说明它们在组件中不是重复装饰件，而是具有不同功能定位。靠外侧的盘片可承担限位或导流作用，内侧盘片则可能与轴套、隔环形成压紧链。盘片与轴的配合宜采用孔轴同心约束，端面则通过平行面贴合控制轴向位置；若盘片需要拆卸，内孔与轴径之间应保留合理装配间隙，若属于热套或压装结构，则可在模型中通过较小直径差表达过盈关系。

　　外形尺寸方面，整体呈细长回转体，轴向长度明显大于盘组外径，因此在装入设备时要重点校核两端悬伸长度。长轴端若连接驱动件，悬伸过长会放大端部跳动，并对轴承支承提出更高要求；短轴端若用于支承，应尽量靠近盘组布置，以缩短弯矩力臂。盘组最大外径决定了外部壳体、护罩或流道的最小内壁半径，设计时不能只看转子本体轮廓，还要预留旋转安全间隙、气流通道或装配工具空间。

　　安装边界上，两端轴颈是最关键的配合区域。轴颈表面应保持连续圆柱面，直径过渡处设置圆角或台阶，以降低应力集中。若采用轴承支承，轴承内圈定位轴肩的高度不能超过内圈允许接触范围，否则后续拆卸会受到影响。盘片外侧与壳体之间若存在密封或小间隙运动，圆盘外缘的圆度、端面跳动和轴向压紧力都需要在结构设计阶段一并考虑。

　　从三维结构表达来看，模型适合采用回转特征建立轴体和盘片基础形状，再对环槽、侧面台阶、端部孔位和扁位进行切除。装配环境中应避免把多片盘件简单合并成一个实体，因为实际产品往往涉及分别加工、叠装和更换；保持零件层级，有利于后续出工程图、检查干涉和调整盘片间距。对于高速工况，还可在盘片端面上预留去重区域或平衡校正位置，使结构不仅外观完整，也能对应真实转子制造流程。

　　整体而言，该轴组件的核心价值在于把细长传动轴、多级功能盘和端部连接结构整合在同一同轴体系中。结构紧凑，轴向层级清晰，适合用于需要稳定回转、空间受限且对装配定位有要求的设备内部。设计时围绕轴线同心、轴肩定位、盘片间隙、端部支承和旋转包络进行校核，能够较好地把三维模型转化为可加工、可装配、可运行的机械结构。
