单级悬臂式离心泵蜗壳泵体结构

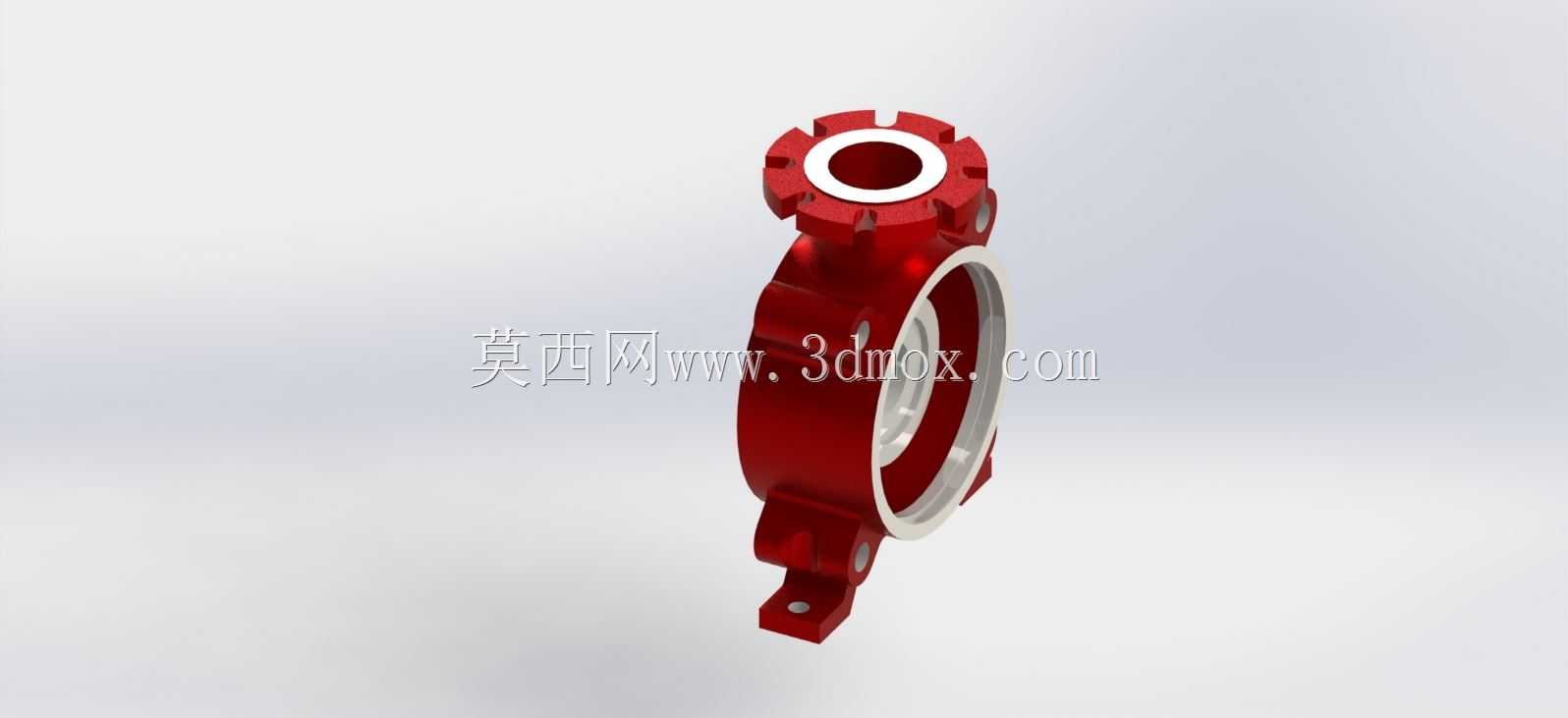

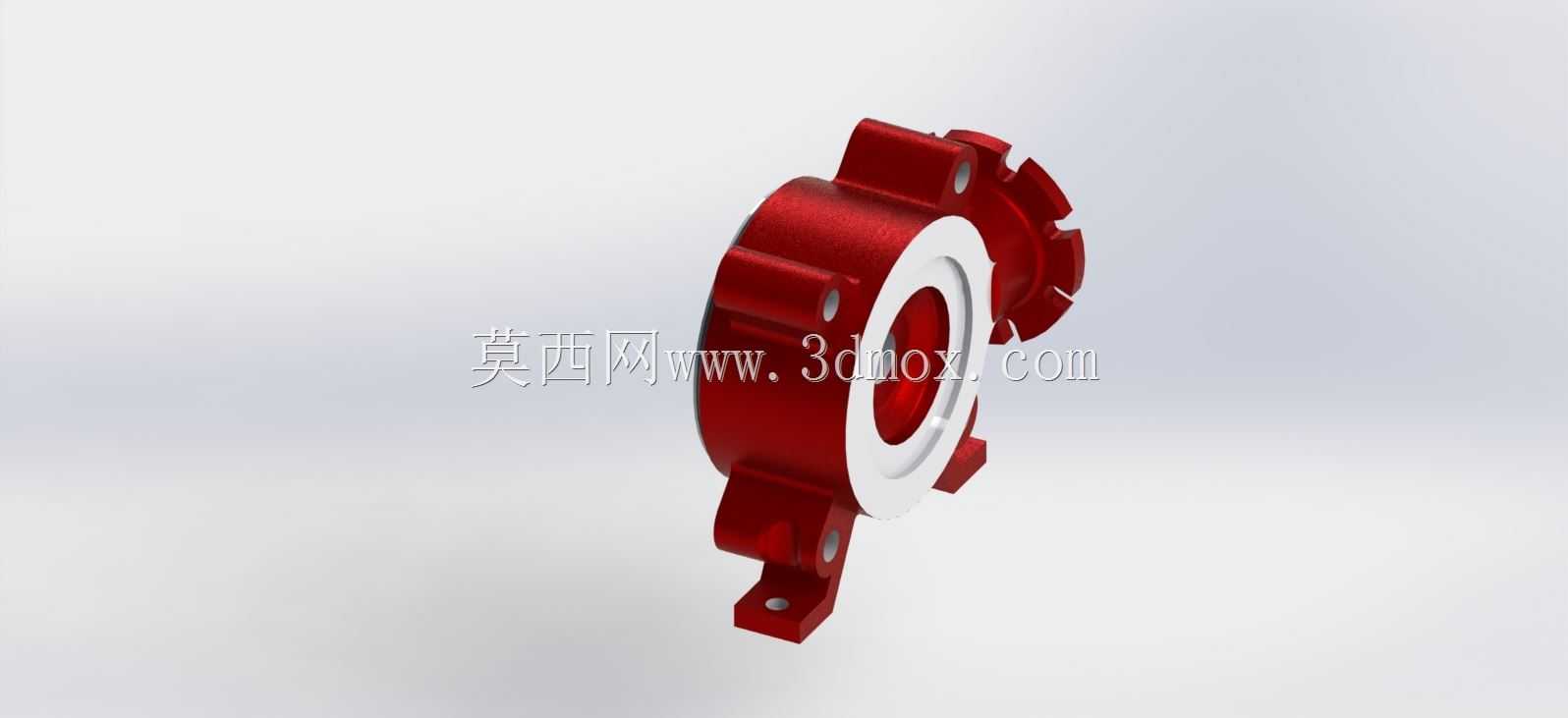

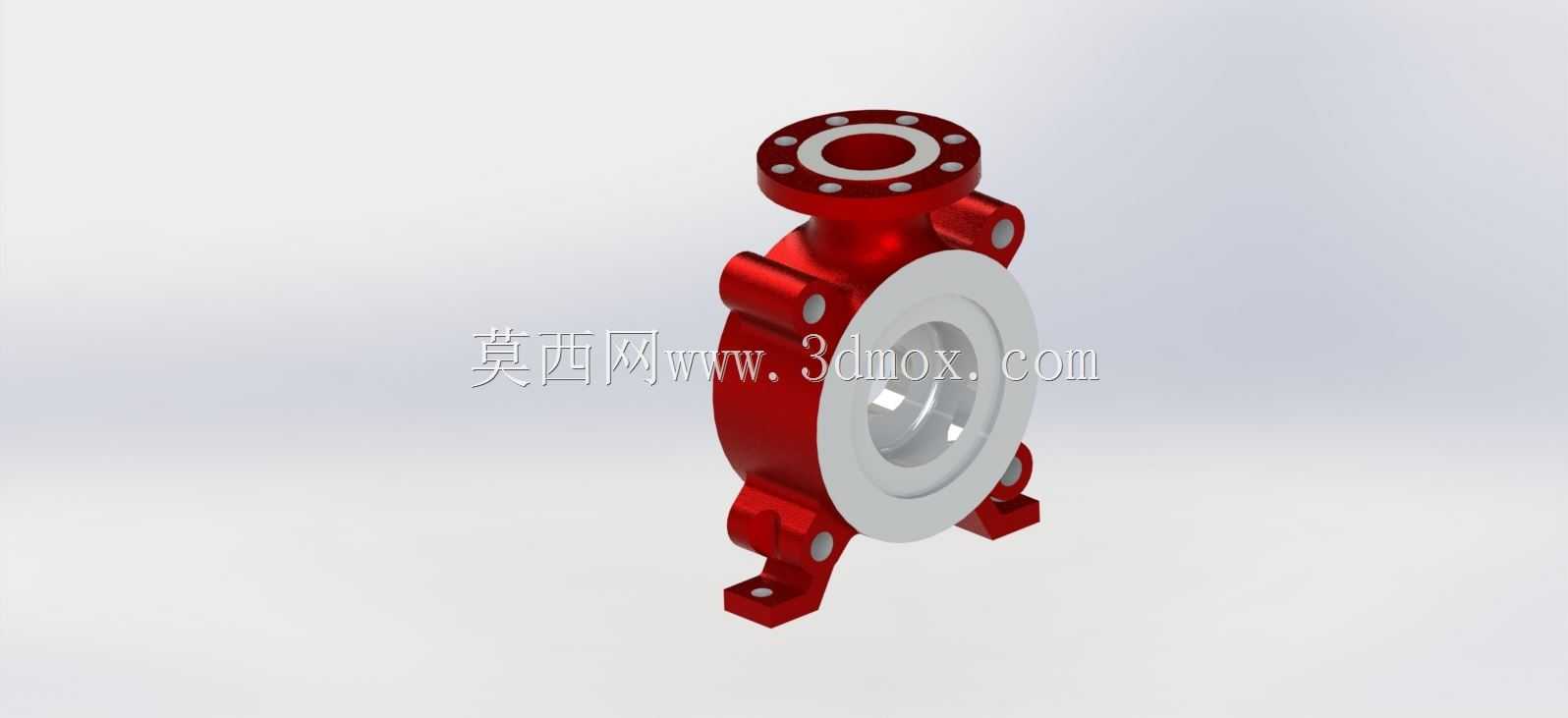

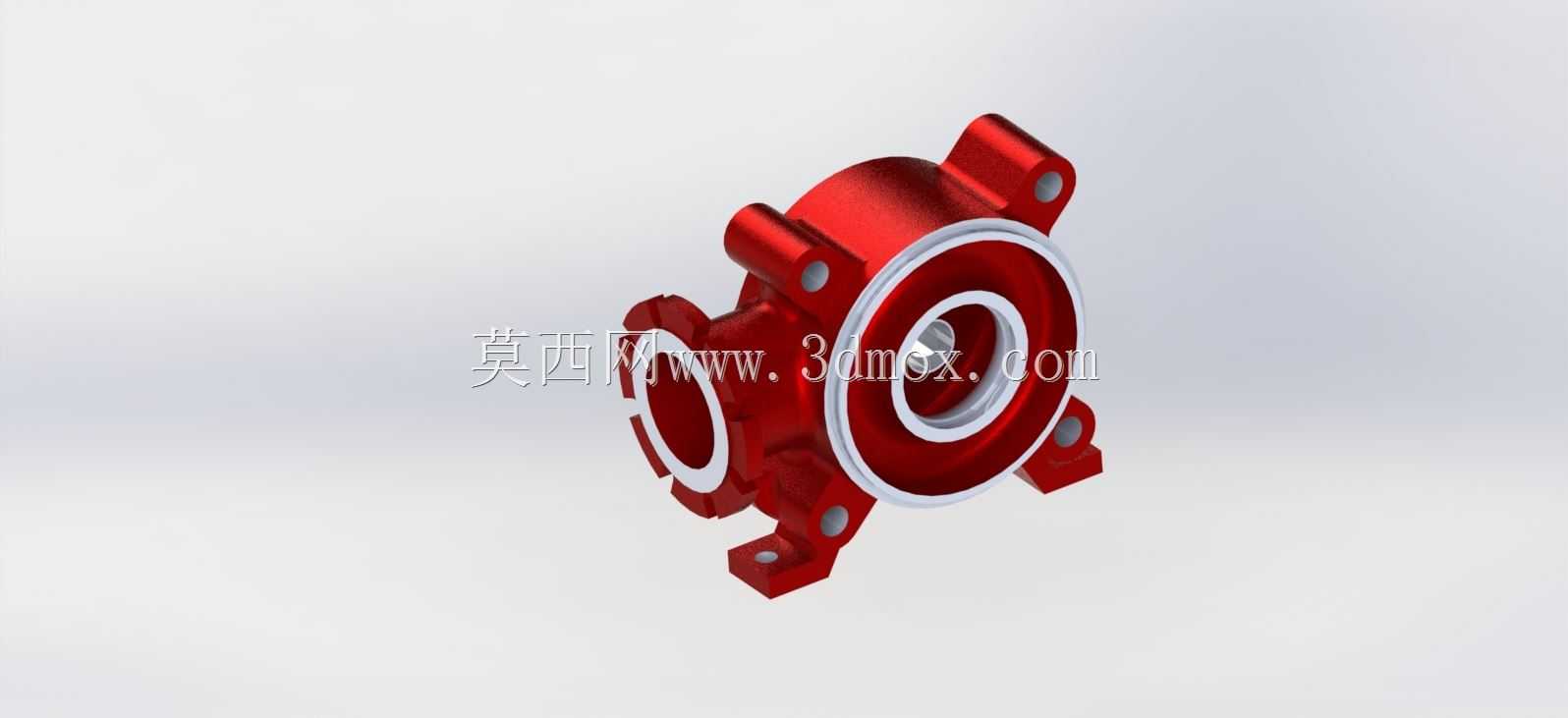

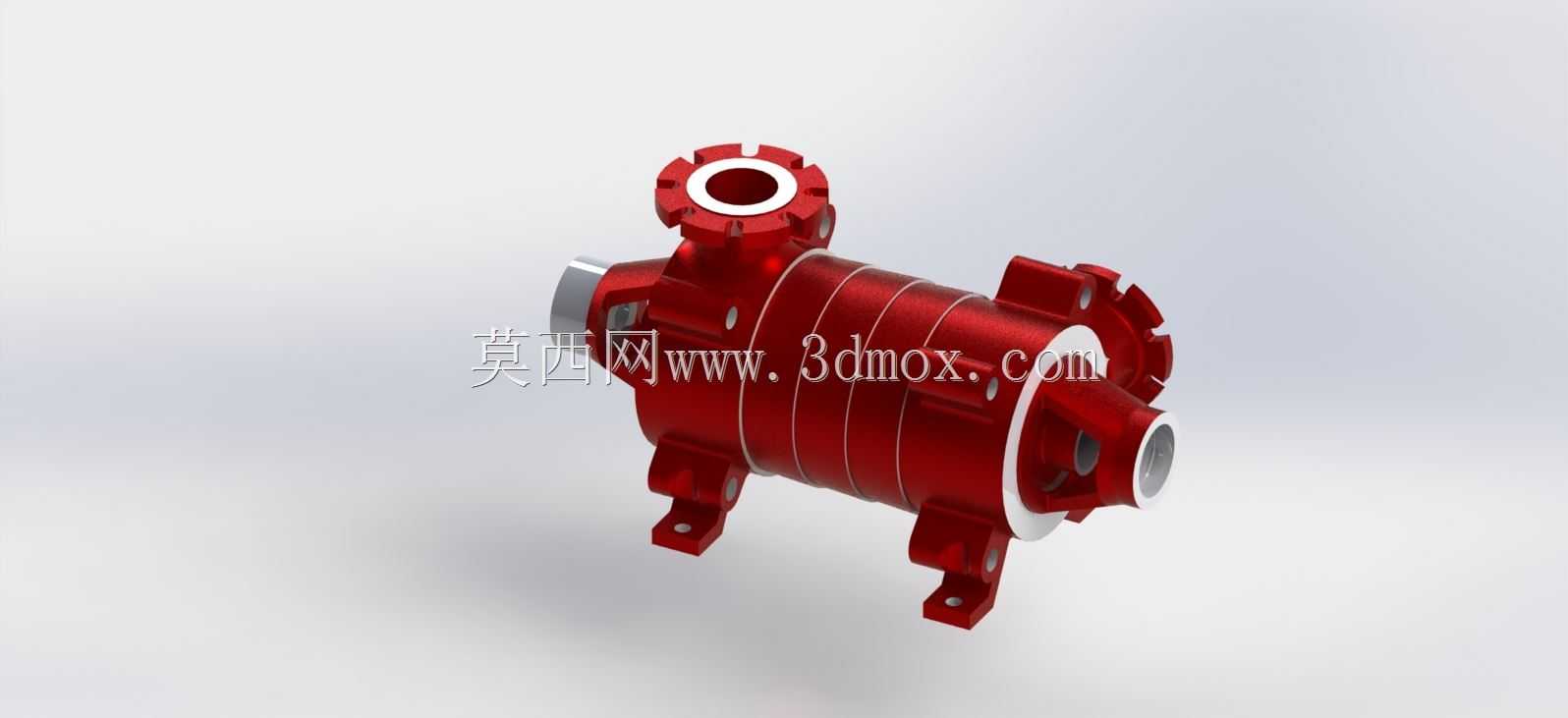

　　这套三维结构围绕单级悬臂离心泵的核心承压壳体展开，主体呈现红色铸造外壳与白色内衬流道区域的组合关系，重点还原了泵体蜗壳、进出口法兰、安装支脚以及轴承位连接接口的空间形态。在现场布置中，这类零件通常位于泵房、循环水系统、化工输送管线或冷却系统的中心位置，一侧通过进口法兰与吸入管路对接，顶部或侧向法兰接入排出管路，底部支脚则承担整机重量、管路反力和运行振动载荷。

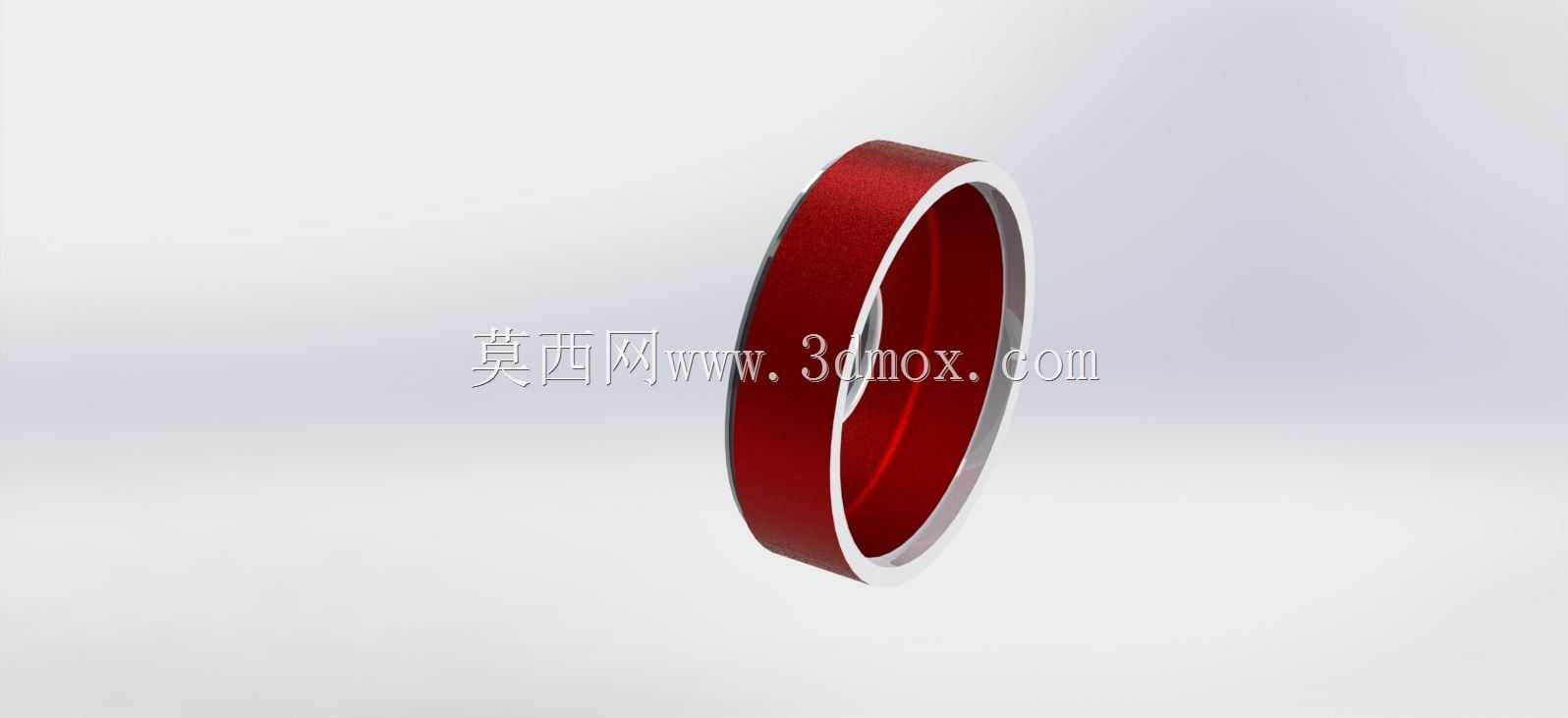

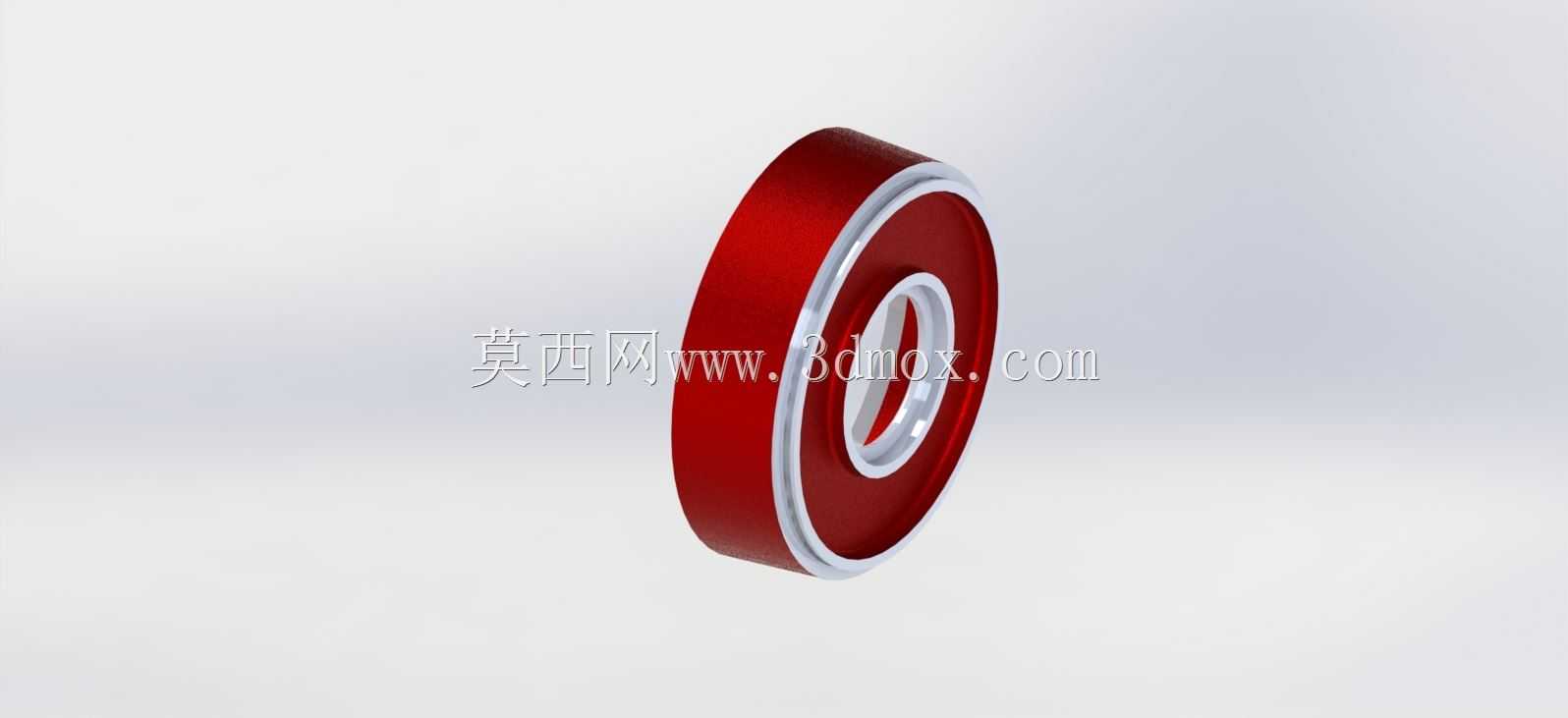

　　从实际用途看，泵体不仅是容纳叶轮的外壳，更是把叶轮甩出的高速液体进行收集、降速和增压的关键过流部件。蜗壳流道沿周向逐渐扩宽，使流体速度能逐步转化为压力能，减少水力损失。模型中白色环形区域对应泵腔与叶轮配合边界，其内径、端面密封位置和中心同轴度直接影响叶轮装配间隙；间隙过大可能造成回流增加，间隙过小则在热态或振动工况下产生擦碰。

　　结构设计上，红色外部壳体采用厚壁承压造型，顶部圆形法兰布置了多颗均匀分布的连接孔，用于与泵盖、出口管路或相关附件形成可靠连接。法兰孔位按节圆排布，建模时需要保证孔中心位于同一基准平面，孔径、孔数和跨距满足螺栓穿装与扳手操作空间。侧向圆柱形凸台用于连接悬架、轴承组件或支撑相关配合件，其轴线与泵腔中心的平行度、高度差需要在装配草图阶段同步校核，避免后续管路和底座干涉。

　　底部两支安装脚并非简单装饰，而是泵体与底座之间的载荷传递路径。支脚端面需要形成稳定安装平面，螺栓孔位置要兼顾混凝土基础或钢制底座的开孔习惯。横向间距决定设备抗倾覆能力，脚面高度影响泵轴与电机轴的对中余量。若支脚过于靠近泵腔，虽然结构紧凑，但检修时扳手空间不足；若外伸过大，又会增加铸造变形和悬臂弯矩。因此在三维布局中，支脚通常沿泵体下部载荷方向延伸，并在根部设置圆角和加强过渡，降低铸造应力集中。

　　泵体外形尺寸的控制需要同时满足水力性能和安装边界。进口方向通常保留较直通流道，以降低入口阻力；出口法兰方向则根据管线布置可设计为垂直向上、水平侧向或特定角度。蜗壳外轮廓随流道扩张而增大，最宽处往往决定整机占地宽度。设计人员在布置设备时，除核对泵体本身长宽高，还应在法兰外侧预留阀门、短管、垫片和紧固件操作距离，在泵盖侧预留叶轮抽出或检修空间，在底部留出垫铁、灌浆和二次找正位置。

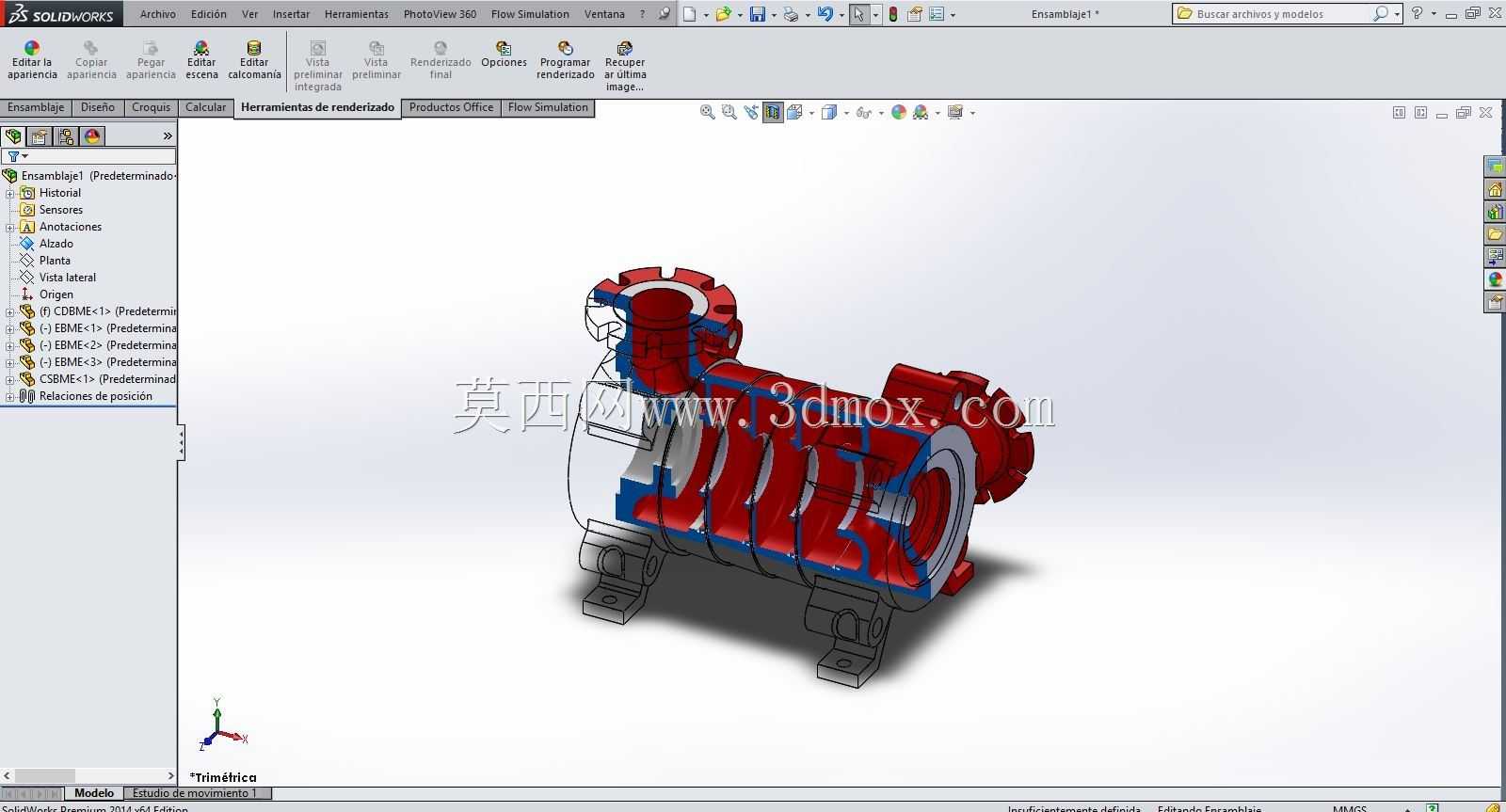

　　建模思路上，这类零件适合先建立旋转中心、法兰端面和支脚底面等基准，再通过旋转特征形成主要泵腔，随后利用扫描或多截面造型构建蜗壳流道。外部法兰、凸台、支脚可采用拉伸与布尔合并完成，螺栓孔、沉孔、倒角和铸造圆角最后统一处理。需要特别注意的是，过流内壁应保持平滑过渡，避免出现突变台阶；外部承压壁厚度则要随工作压力、材料牌号和铸造工艺调整。对于铸铁或铸钢泵体，厚壁交界处容易产生缩孔，结构中应避免孤立热节，并在筋板、凸台与主壳体连接位置设置合理圆角。

　　从装配关系看，泵体前端面与泵盖或密封端盖配合，止口尺寸决定径向定位；中心孔与叶轮、轴封区域形成动态边界；侧部接口与悬架轴承部件连接后，需要保证轴系旋转中心与泵腔中心一致。若三维模型只关注外观而忽略这些配合面，后续工程图就难以指导加工。完整的结构表达应同时体现密封面、加工余量面、非加工铸造面以及螺栓连接间隙。

　　在工况适应性方面，该类泵体可用于清水循环、冷却供水、一般工业流体输送等场景。输送介质温度较高时，壳体热膨胀会影响支脚与管路受力，设计中需要在管线侧设置补偿或支撑；介质含颗粒时，内衬或流道表面需考虑耐磨处理；户外安装时，法兰外露面和支脚底面还要考虑防腐与排水。通过三维模型提前检查法兰朝向、支脚跨距、泵腔开口和外部附件的相对位置，可以在投产前发现装配冲突，减少样机阶段的返工。
