立式多级离心增压泵内部剖切结构

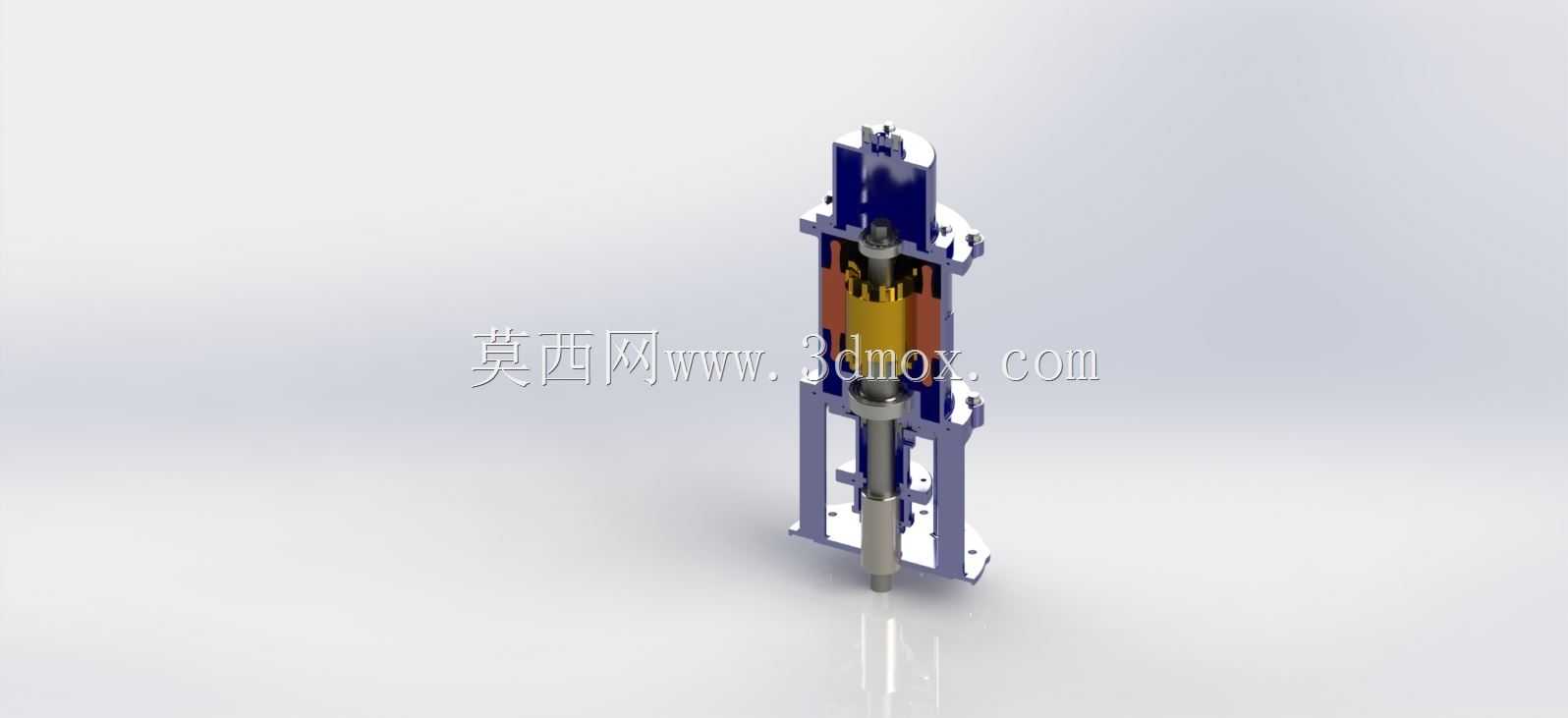

　　这套三维结构围绕立式多级离心泵的内部装配关系展开，模型采用半剖与外露表达，将泵轴、叶轮、导叶、筒体、轴承、密封段、进出口连接部位以及底部支承结构集中呈现，适合在给水增压、循环输送、工业管路配套和设备选型阶段进行结构核对。与普通单级泵相比，多级结构通过逐级增加流体压力来满足较高扬程需求，因此在建模时不能只关注外壳外形，更要把各级水力部件的叠装顺序、轴向定位和转子对中关系表达清楚。

　　从实际用途看，该类泵常用于建筑供水、水处理系统、冷却循环、工艺管路增压以及需要稳定压力输出的场合。立式布置的优势在于占地面积小，泵轴沿竖直方向布置，电机或驱动端通常位于上部，泵体下部承接吸入与排出接口。现场布置时，需要预留上部驱动部件的检修空间，同时保证底部基础能够承受整机重量和运行振动。模型中可以看到细长轴贯穿多级腔体，这种结构对轴的刚度、轴承跨距和叶轮同心度都有较高要求；若轴向尺寸链控制不当，运行中容易出现转子挠曲、级间摩擦或密封偏磨。

　　结构设计上，多级泵的核心在于每一级叶轮与导叶的配合。流体进入叶轮后获得能量，再经导叶收集并导入下一级，逐级叠加压力。模型中部不同颜色区分了转子件、导流件和承压壳体，能够直观看到级间堆叠方式。工程建模时，叶轮入口与导叶出口之间的径向间隙、轴向间隙需要保留合理范围：间隙过小，热态膨胀或加工误差可能导致擦碰；间隙过大，则会增加回流损失，降低泵效。筒体类外壳不仅承担承压作用，还要为内部芯包提供定位基准，因此内壁圆柱度、端面平行度以及止口配合尺寸都会影响总装质量。

　　泵轴下端伸出区域涉及轴封与支承设计。若采用机械密封，需要在轴套、密封腔、压盖和冲洗通道之间建立准确配合；若采用填料密封，则要预留填料函空间和压盖调节量。三维结构中应重点检查密封件装拆路径，避免现场维护时必须拆解过多级腔体。轴承位置的设置同样关键，上部轴承可承受径向载荷与部分轴向载荷，下部近叶轮区域则需考虑介质温度、润滑方式和防水防尘结构。对于高扬程泵，轴向力平衡不可忽略，通常需要通过叶轮对称布置、平衡孔、平衡鼓或止推轴承来降低推力，否则会造成轴承发热和寿命下降。

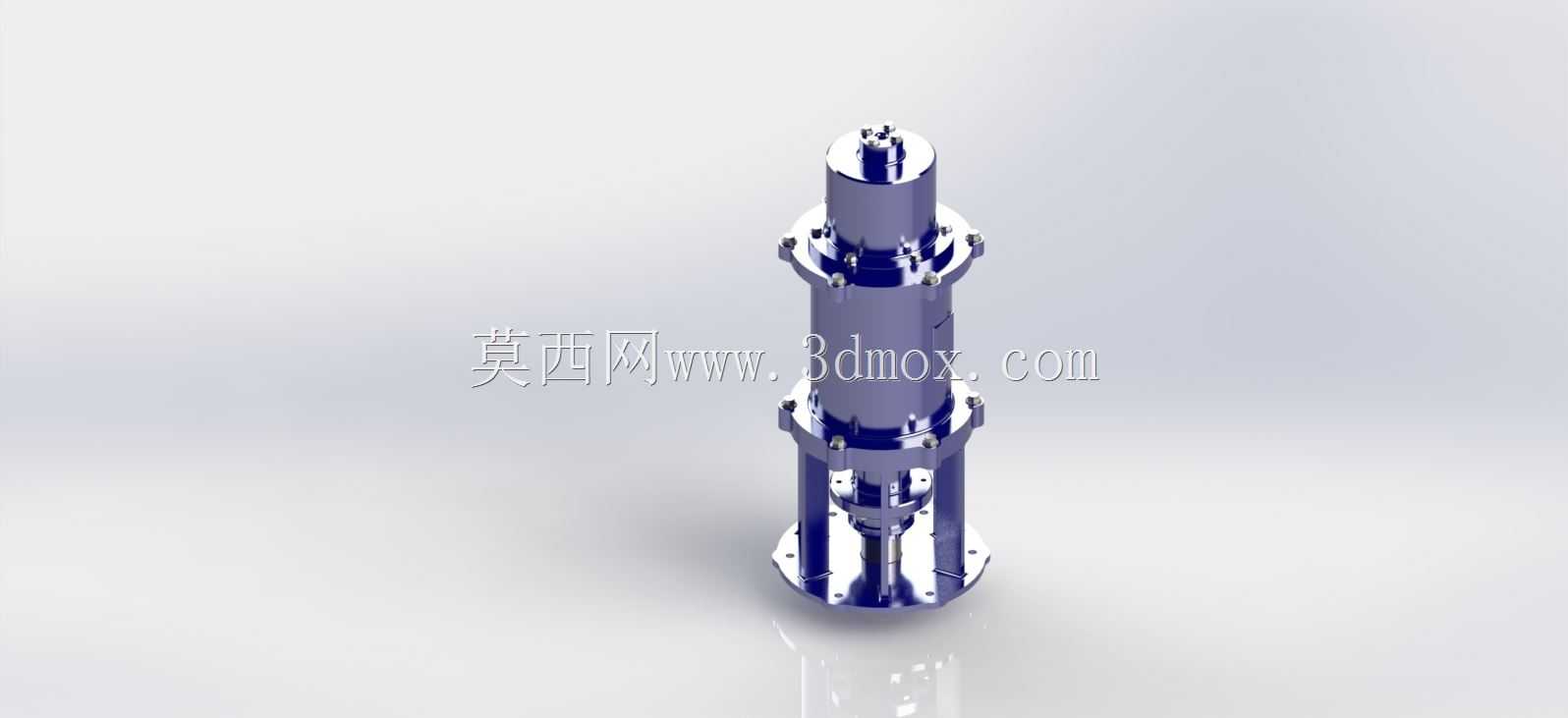

　　外形与安装边界方面，立式泵的高度方向尺寸往往大于底座投影尺寸，布置时不能只按平面占位考虑。上部驱动端需要留出吊装和接线空间，侧面管路接口要与进出口法兰方向匹配，底部地脚区域应保证基础螺栓可操作。模型外露的安装板和支撑脚提示了底座固定方式，设计图纸深化时应核对地脚孔间距、螺栓规格、法兰端面高度以及管路载荷对泵体的影响。进出口管路不宜将额外重量直接压在泵壳上，必要时应设置独立支吊架，以免壳体变形导致内部间隙变化。

　　从建模逻辑看，该作品把外部壳体简化剖切后保留内部核心装配，便于观察泵内流道和零件层级。结构工程师在复用此类模型时，应先确认级数、叶轮直径、筒体长度和接口规格是否与目标工况一致，再检查轴系零件是否按实际配合关系建立同轴约束。导流部件、密封部件、轴承部件和紧固件之间应分层管理，避免在工程图生成或干涉检查时混淆零件属性。对于选型人员，模型还可用于核验维护空间：抽出芯包时需要的轴向距离、拆卸联轴器所需空间、密封更换方向以及吊装重心，都应在设备布置阶段提前判断。

　　制造与装配视角下，多级泵的零件数量多、同轴要求高，堆叠公差会沿轴向累积。每一级导叶、叶轮、衬套和间隔套的端面接触必须平整，轴肩、锁紧螺母和定位套要提供可靠轴向约束。若泵体用于输送高温介质，还需考虑热膨胀对轴长和壳体长度的不同影响，在轴承定位或密封结构中留出补偿余地。整体而言，该剖切结构不仅展示了立式多级泵的外观形态，更把压力逐级提升、转子竖直支承、壳体承压密封和现场安装维护这些工程要点集中体现出来，可作为泵类产品结构设计、教学演示和方案评审的直观依据。
