带安装法兰的铜制立式套筒支座结构

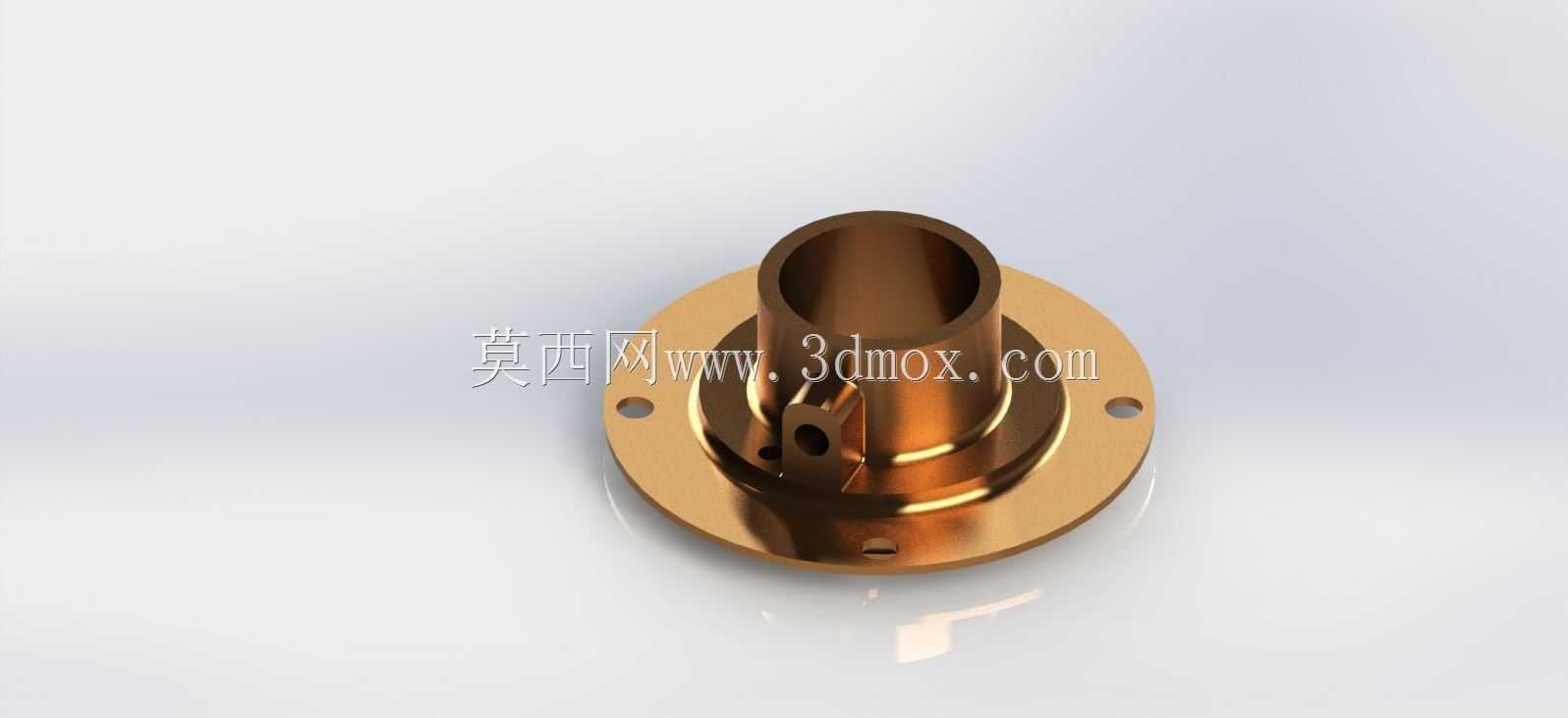

　　在做管线配套、小型设备机架定位以及轻工产线的工位支撑设计时，这类带圆形安装底板的立式套筒支座是非常常见的一类连接件。日常拆测绘图或者改型设计里，最先要敲定的不是筒体本身的壁厚，而是底部法兰盘的安装边界——法兰盘上预留了多个沉头通孔，孔位沿盘体圆周均布，现场安装时可以直接穿内六角螺栓把整个支座锁固在设备台面、机架立板或者预制基座上，不需要额外焊接定位，后期拆装维护也方便，在食品包装线、小型通讯终端测试工装、台式检测设备的立柱固定场景里用得很多。

　　从结构功能上拆分来看，这个零件核心承担两个作用：一是中部直立的空心套筒作为轴类件、导向杆或者穿线管路的容纳通道，内孔全程贯通，既可以给滑动导柱提供径向限位，也能让线缆、细气管从筒内走线，避免管线外露被剐蹭；二是底部的圆盘法兰把套筒承受的径向偏载、轴向压载均匀分散到安装基面，相比直接把圆管焊在平板上，整体法兰的接触面积更大，螺栓锁紧后不会出现局部应力集中，长期受往复振动也不容易出现焊缝开裂的问题。

　　建模的时候最先要把控的几个配合尺寸不能出错：首先是套筒内孔的公差，如果是用来穿导向轴，内孔一般按H7精度预留，和导柱采用间隙配合，保证滑动顺畅不卡滞；如果是作为穿线护套，内孔可以适当放大，预留出管线弯折的余量。然后是法兰盘上安装孔的中心距，这个尺寸必须和对接基座的预留孔位完全匹配，测绘旧件的时候要以法兰圆心为基准标注孔位的分度圆直径，不能直接量相邻两个孔的边距，避免装配时孔位错位。法兰盘的厚度也要结合承载来选，要是支座上方要挂载小型传感器、接线端子盒这类轻载部件，法兰厚度取筒壁外径的八分之一左右就足够；如果套筒顶端要承受横向的推杆作用力，法兰厚度还要适当加厚，避免螺栓锁紧后法兰盘面发生翘曲。

　　筒体和法兰衔接的位置做了圆角过渡，没有留尖锐的直角接缝，这个细节在加工和受力上都有实际作用：一方面铸造成型或者车削加工时，圆角位置不会出现应力集中，零件受侧向冲击时不容易在根部断裂；另一方面铜材质本身塑性较好，圆角过渡也方便后期表面抛光处理，没有清根的死角。筒体侧壁上预留的侧向开孔和带孔凸台，是用来装紧定螺钉或者定位销的：当套筒里穿入导杆、接线柱之后，从侧孔拧入紧定螺钉，就能把内部穿装的零件锁死，防止工作过程中杆件上下窜动或者转动，凸台局部加厚也避免了在薄筒壁上直接攻丝导致螺纹滑牙。

　　实际选型改型的时候，还要注意套筒顶端的开口边界，筒口做了平齐的端面加工，要是后续需要在筒顶加盖板、安装限位端盖，这个端面的平面度要保证，端盖贴装之后不会出现缝隙。整个零件采用铜材质加工，本身具备不错的耐磨性和抗锈蚀能力，在潮湿的车间环境或者需要经常手动调整杆件位置的工位，不用额外做表面防锈处理，摩擦面的磨损速度也比普通低碳钢慢很多。设计装配时还要留够周边操作空间：法兰盘外缘到相邻设备壁板要留出扳手空间，方便拧紧安装螺栓，侧方紧定螺钉的位置也要对准操作侧，不用把整个支座拆下来就能松紧螺钉调整内部杆件的高度，日常调试的效率会高很多。
